MAX200
Инструкция по эксплуатации
3-13
14
НАЛАДКА
Подключение шлангов для сжатого воздуха и газа
При подсоединении производственного сжатого воздуха или газовых баллонов со сжатым газом необходимо
использовать шланги для инертных газов для подвода плазмообразующего и защитного газа к источнику тока
MAX200.
Шланг для плазмообразующего воздуха и шланг для защитного воздуха
При отправке MAX200 с завода-изготовителя производится подсоединение воздуха к отверстию для впуска
ПЛАЗМООБРАЗУЮЩЕГО и ЗАЩИТНОГО ГАЗОВ от регулятора давления/фильтра. Фильтр используется
для обеспечения высокой степени очистки воздуха. Влажность, масло, и прочие загрязнения должны быть
удалены. Порядок действий при необходимости выполнить заново присоединение шлангов для сжатого воздуха
(см. рис. 3-4).
1. Подсоедините шланг плазмообразующего воздуха от регулятора к отверстию для впуска
ПЛАЗМООБРАЗУЮЩЕГО газа.
2. Подсоедините шланг защитного воздуха от регулятора к отверстию для впуска ЗАЩИТНОГО газа.
3. Подсоедините шланг для производственного сжатого воздуха или сжатого воздуха в баллонах к входному
разъему фильтра/регулятора давления.

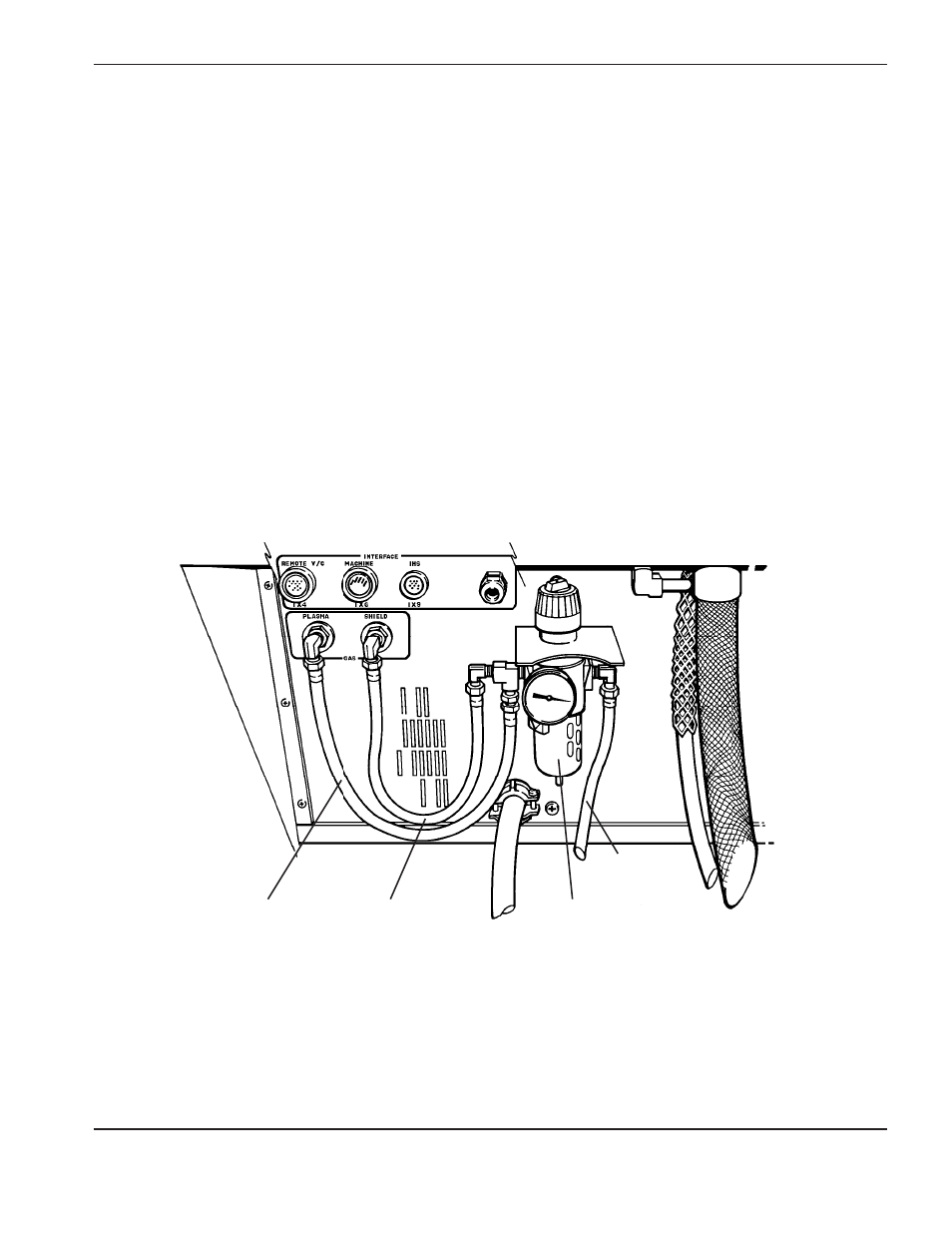

Рис. 3-4. Подсоединения плазмообразующего и защитного воздуха
Шланг для
плазмообразующего
воздуха
Шланг для
защитного
воздуха
Фильтр/регулятор
давления
Шланг для
подачи воздуха
