3-12
MAX200
Инструкция по эксплуатации
14
НАЛАДКА
Подсоединение питания, газовые соединения, подсоединение
провода резака
Подсоединение силового кабеля
Информация по подсоединению силового кабеля к источникам тока на 400 В,
соответствующего нормам ЕС (073200 и 073213), представлена в Приложении D. См.
порядок действий при работе с другими значениями напряжения источника тока
ниже.
Порядок действий при подсоединении силового кабеля к источнику тока MAX200 (см. рис. 3-3).
1. Вставьте силовой кабель в кабельный зажим на задней панели источника тока MAX200. Подключите провода
силового кабеля к клеммной колодке TB1, расположенной на задней центральной панели правой стороны
источника.
2. Подключите провода силового кабеля к контактам L1, L2, L3 клеммной колодки TB1.
3. Подключите провода заземления к желтому/зеленому контакту клеммной колодки TB1.

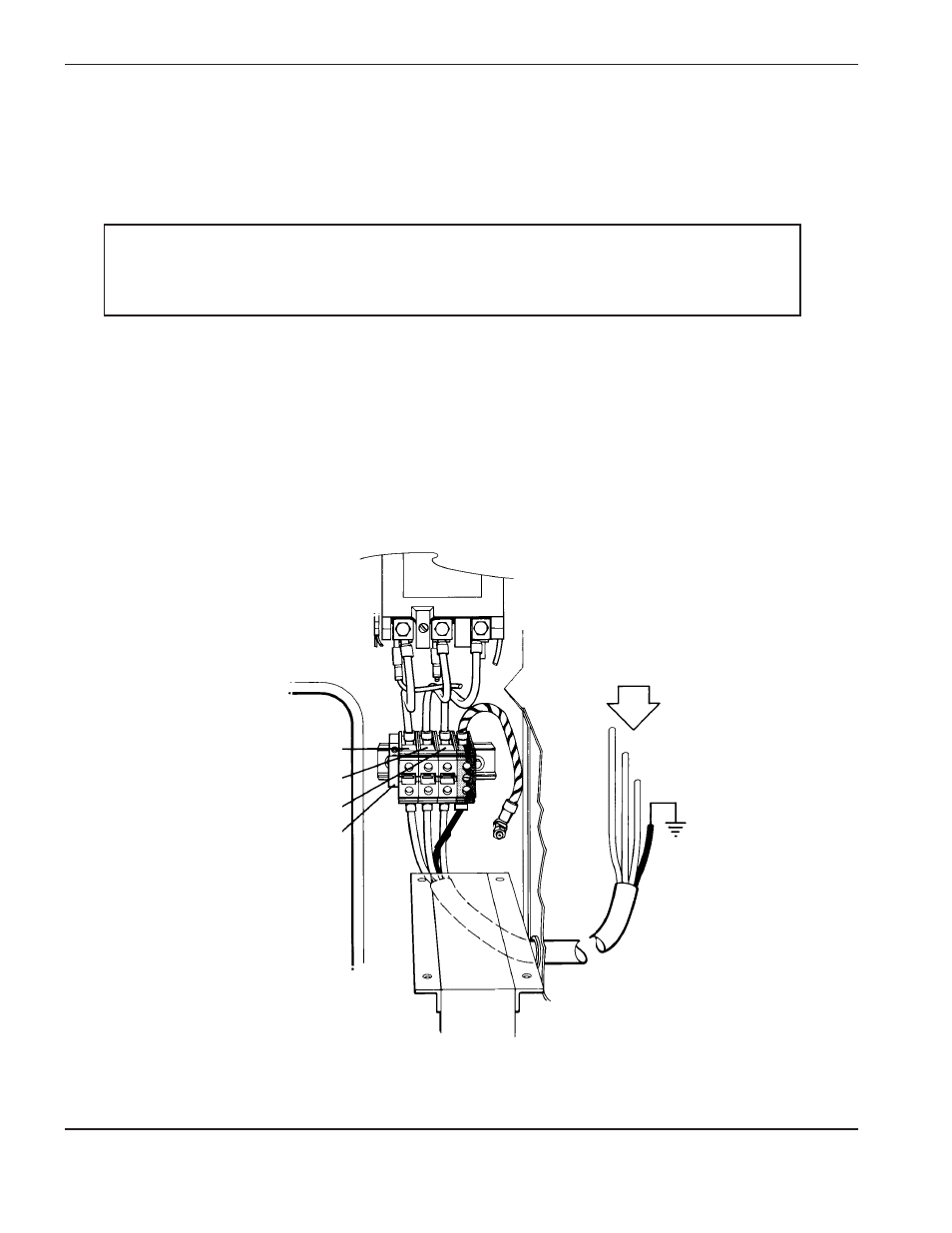

Рис. 3-3. Подключения силового кабеля
L1
L2
L3
TB1
PRIMARY, 3 PHASE,
AC POWER CABLE
ПЕРВИЧНЫЙ, 3 ФАЗЫ
СИЛОВОЙ КАБЕЛЬ
ПЕРЕМЕННОГО ТОКА
