d-4
MAX200
Инструкция по эксплуатации
15
Приложение D. Электромагнитная совместимость (Эмс)
2. Отвинтите четыре винта крышки фильтра и снимите крышку для получения доступа к соединениям входного
напряжения на TB1 (см. рис. d-2).
3. Вставьте силовой кабель через кабельный зажим (см. рис. d-1).
4. Подсоедините провода L1 L2 и L3 к клеммам U, V, и W доски TB1 соответственно (см. рис. d-3).
Убедитесь в надежности подключения всех соединений во избежание перегрева.
5. Подсоедините провод заземления к клемме PE на доске TB1 (см. рис. d-3).

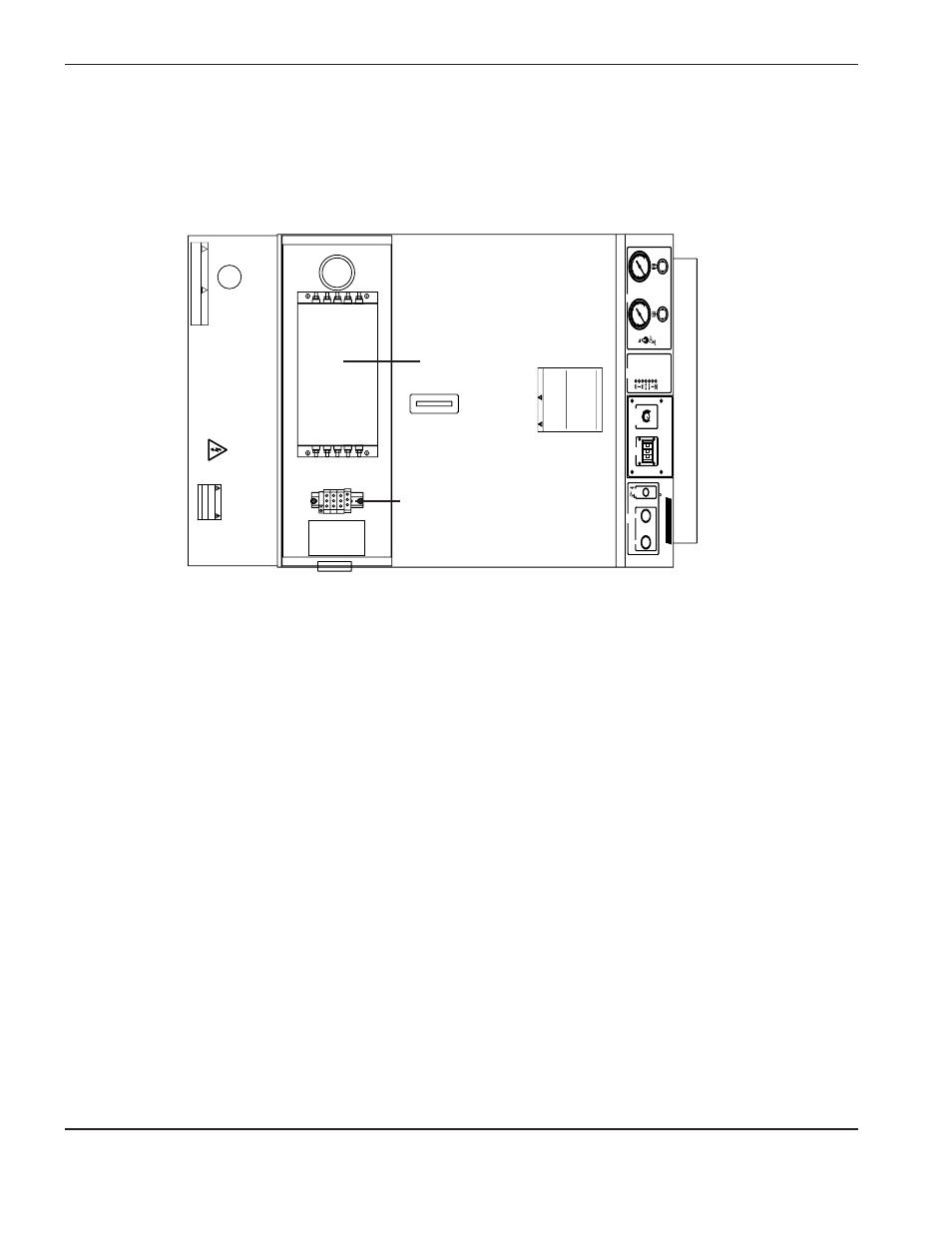

рис. d-2 источник тока MAX200 с фильтром электромагнитных помех
со снятой крышкой — вид сверху
TB1
Фильтр
