Инструкция по эксплуатации Hypertherm MAX200 Hand Torch Plasma Arc Cutting System
Страница 152
6-28
MAX200
Инструкция по эксплуатации
15
СпиСок деталей
провод механизированного резака в сборе (продолжение)
примечание. Hypertherm не рекомендует использовать провода резаков длиной свыше 75 футов.
использование 100-фут., 125-фут. и 150-фут.. проводов приведет к проблемам при
разжигании дуги.
деталь
позиция
Номер
описание
кол-во
028782
Экранированный провод резака, 125 футов
1
1
023809
Провод вспомогательной дуги, защитный газ, 125 футов (синий)
1
2
024417
Провод, плазмообразующий газ, 125 футов (красный)
1
3
024414
Провод, датчик колпачка, 125 футов (серый)
1
4
023806
Кабель, с водяным охлаждением, 125 футов (синий с красной полосой)
1
5
023806
Кабель, с водяным охлаждением, 125 футов (синий с зеленой полосой)
1
6
020536
Изолятор провода, 9/16 дюйма ID x 2-1/2 дюймов
1
7
046026
Труба, 1-1/2 дюймов ID черная изоляция
1
8
046061
Оплетка внутренним диаметром 2 дюйма
1
9
027015
Компрессионное кольцо, экранированный провод резака
1
10
004080
Кольцо, экранированные провода резака
1
11
015090
Шланговый зажим, 1-5/16–2-1/4 дюйма
1
028783
Экранированный провод резака, 150 футов
1
1
023810
Провод вспомогательной дуги, защитный газ, 150 футов (синий)
1
2
024418
Провод, плазмообразующий газ, 150 футов (красный)
1
3
024415
Провод, датчик колпачка, 150 футов (серый)
1
4
023807
Кабель, с водяным охлаждением, 150 футов (синий с красной полосой)
1
5
023807
Кабель, с водяным охлаждением, 150 футов (синий с зеленой полосой)
1
6
020536
Изолятор провода, 9/16 дюйма ID x 2-1/2 дюймов
1
7
046026
Труба, 1-1/2 дюймов ID черная изоляция
1
8
046061
Оплетка внутренним диаметром 2 дюйма
1
9
027015
Компрессионное кольцо, экранированный провод резака
1
10
004080
Кольцо, экранированные провода резака
1
11
015090
Шланговый зажим, 1-5/16–2-1/4 дюйма
1

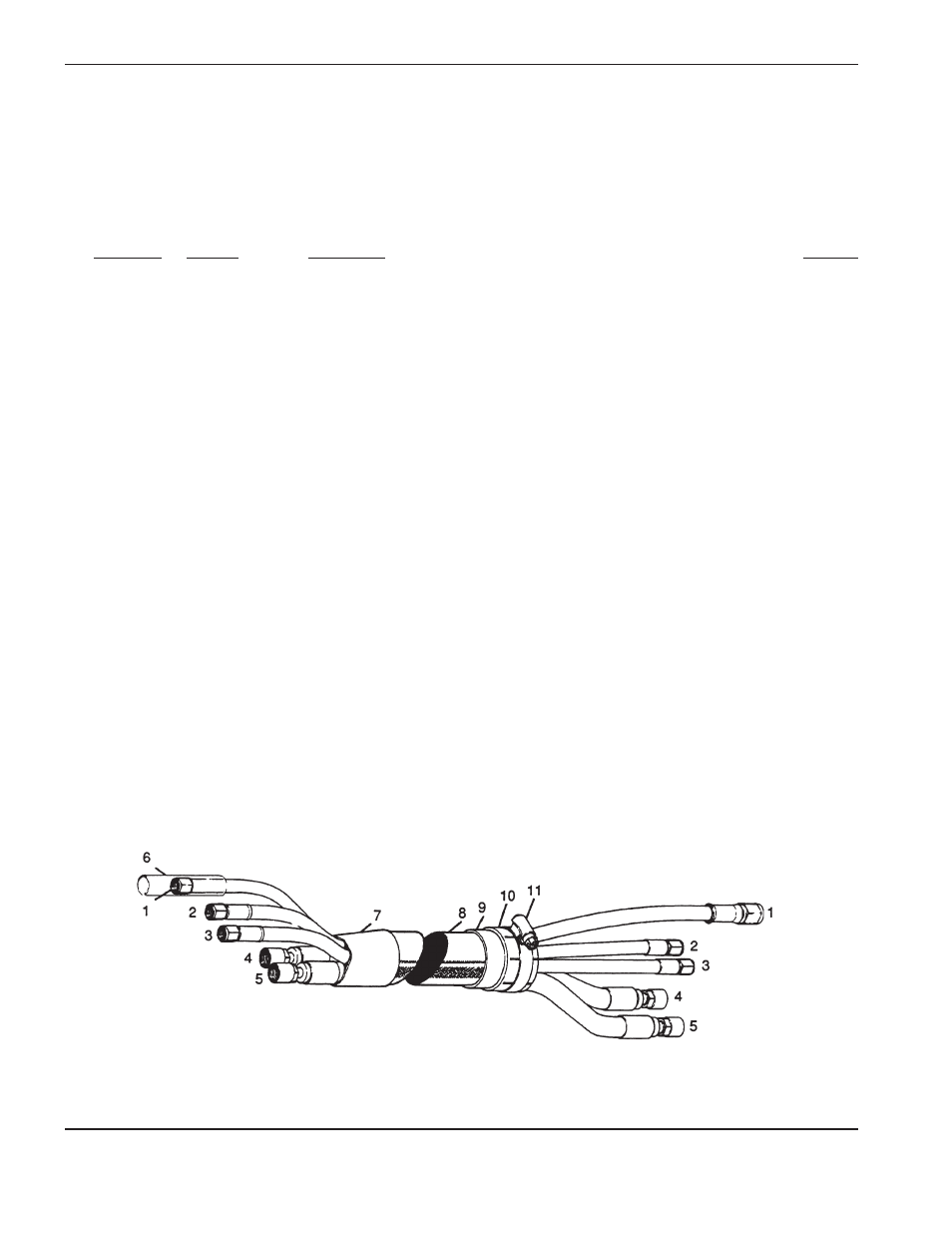

Рис. 6-10. провод механизированного резака в сборе
