MAX200
Инструкция по эксплуатации
3-39
14
НАЛАДКА
Красный
X FT, 047125, Belden № 9320–20 AWg,
1 пара полностью экранированная,
сертифицировано CSA
Кол-во 6, 074027 клемма —
изолированная фиксирующая вилка,
22–18 AWg, № 6: T&B RA2217
Наконечник со
стороны MAX200
Наконечник со стороны
другого станка MAX200
Черный
Защитный
экран
Красный
Черный
Защитный
экран
УСЛОВНОЕ ОБОЗНАЧЕНИЕ — НАКОНЕЧНИК СО СТОРОНЫ MAX200
ПРОВОД №
цВЕТ
ФУНКцИя
86
Черный
Hold-Sig (Остановка — сигнальный)
87
Красный
Остановка — обычный
Защитный экран
Экран
Экран соединительного кабеля
УСЛОВНОЕ ОБОЗНАЧЕНИЕ — НАКОНЕЧНИК СО СТОРОНЫ ДРУГОГО
СТАНКА MAX200
ПРОВОД №
цВЕТ
ФУНКцИя
86
Черный
Hold-Sig (Остановка — сигнальный)
87
Красный
Остановка — обычный
Защитный экран
Экран
Экран соединительного кабеля

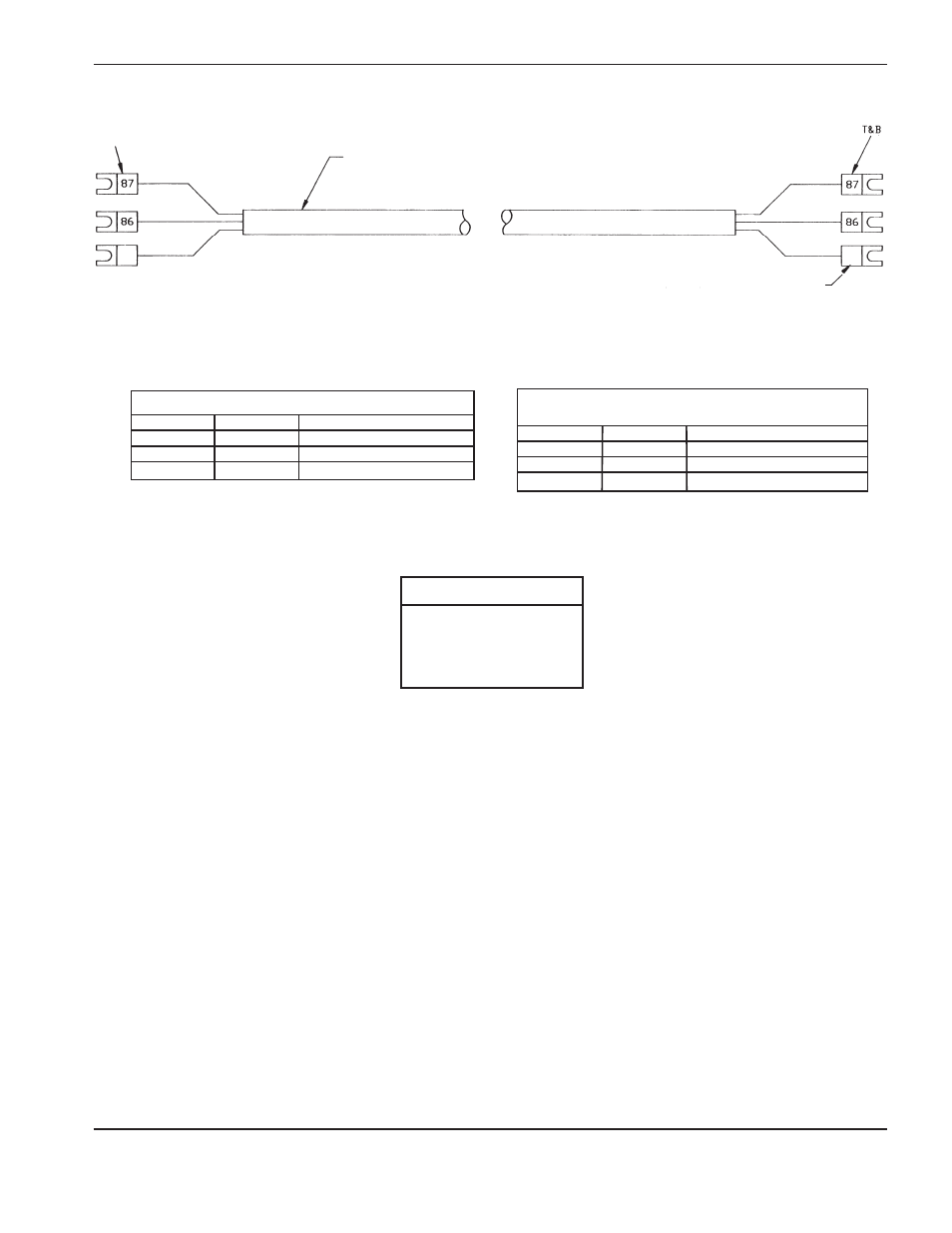

Рис. 3-18. Соединительный кабель станка
№ детали Длина
023340
4,6
m
023341
7,6
m
023342
15
m
023343
30,5
m
023344
46
m
