MAX200
Инструкция по эксплуатации
6-21
15
СпиСок деталей

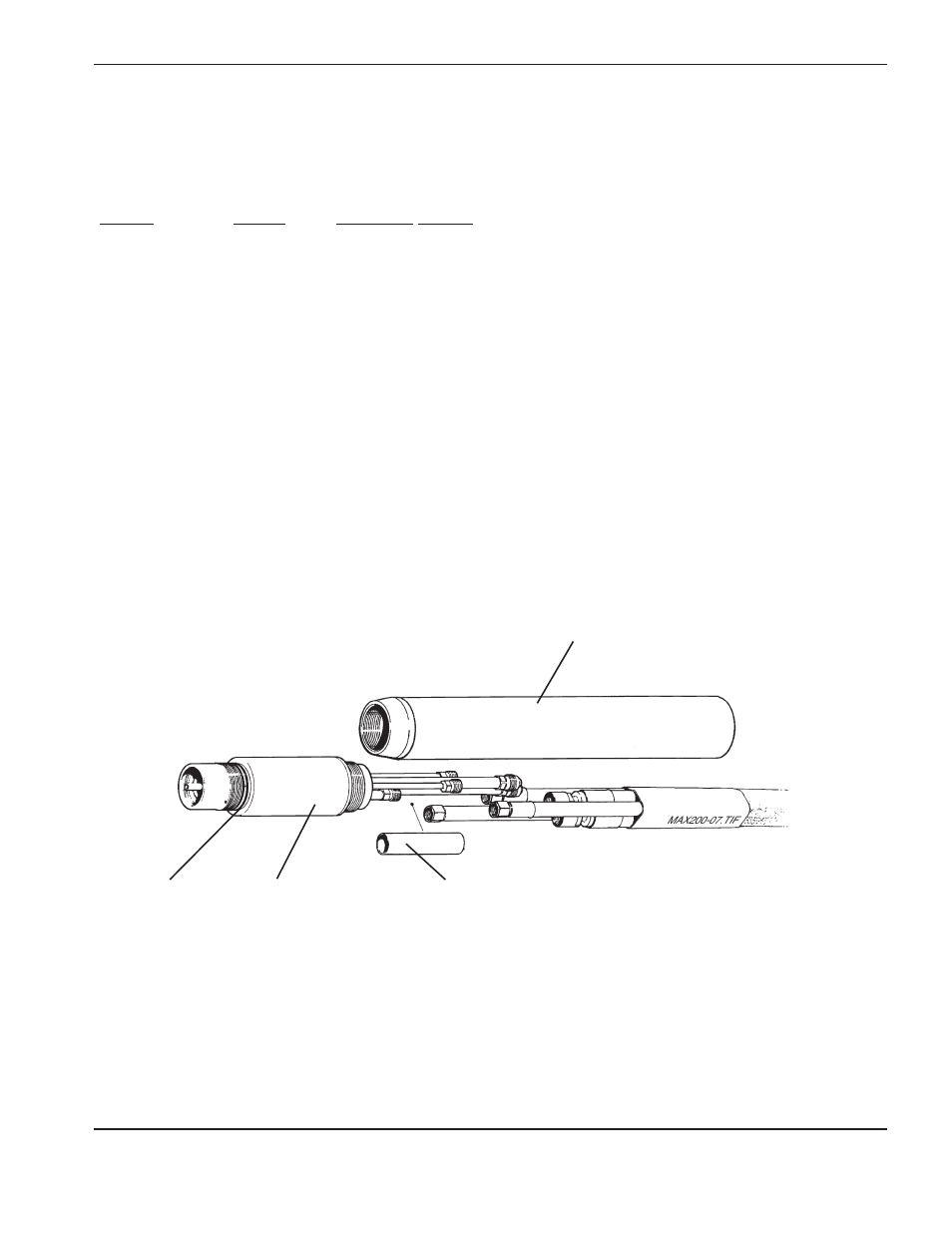

Рис. 6-9. Механизированный резак MAX200 в сборе (стандартный)
Механизированный резак MAX200 в сборе с корпусом резака диаметром
1,75 дюйма
и втулкой диаметром 2 дюйма (стандартная)
деталь
поз-ия
Номер
описание кол-во
128380
Механизированный резак MAX200 в сборе 1
1
120894
Изоляционная втулка MAX200, диаметр 2 дюйма
1
2
120584
основной корпус механизированного резака MAX200
1
3
020536
Изолятор провода 9/16 X 2,5 тефлон
1
4
044027
Уплотнительное кольцо, Buna-N
1
Следующие расходные детали относятся к механизированному резаку MAX200 в сборе.
Дополнительная информация представлена на рис. 6-8.
020424
Защитный экран, мех. MAX200 200 A
1
120837
Кожух, сопло MAX200
1
020608
Сопло MAX200 200 A 0,086 воздух/N2/H35
1
020607
Завихритель, MAX200 воздух/N2/H35
1
220021
Электрод, MAX200 воздух O/2
1
* 020407 При использовании втулки 020431 диаметром 1,75 дюйма адаптер не требуется.
1
2
3
4
