MAX200
Инструкция по эксплуатации
d-3
14
Приложение D. Электромагнитная совместимость (Эмс)
общая информация
Информация, содержащаяся в настоящем приложении, призвана помочь квалифицированному специалисту по
монтажу электрооборудования в подключении силового кабеля к фильтру электромагнитных помех на источниках
тока 073200 400В CE (без системы регулировки высоты резака) и 073213 (с системой регулировкой высоты
резака) для механизированных резаков.
силовой кабель
Силовой кабель поставляется клиентом. Информация по рекомендуемым размерам кабелей приведена
в пункте Силовой кабель на стр. 3-8. Окончательное определение технических условий и подключение
силового кабеля должно производиться высококвалифицированным специалистом по монтажу
электрооборудования в соответствии с применимыми государственными и муниципальными электрическими
кодексами. Дополнительные рекомендации по экранированию силовых кабелей приведены в пункте
Электропитание на стр. d-2.
Подсоединение силового кабеля
Подсоедините один конец силового кабеля к фильтру электромагнитных помех, а затем подсоедините другой
конец кабеля к выключателю питания.
источник тока
1. Расположите фильтр электромагнитных помех сверху на задней панели источника питания (см. рис. d-1).

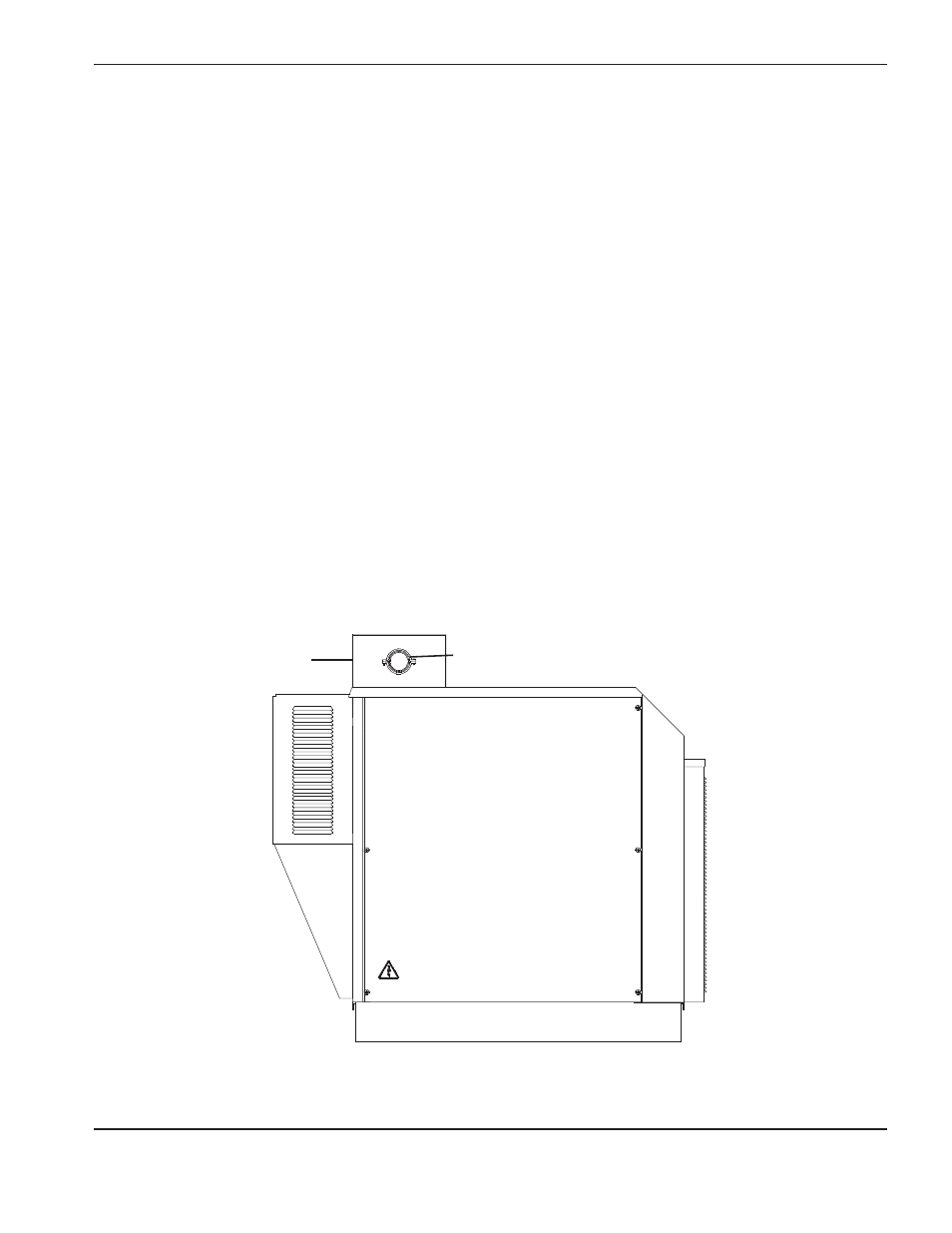

рис. d-1. источник тока MAX200 с фильтром электромагнитных помех – вид сбоку
Фильтр электромагнитных помех
Кабельный зажим
