MAX200
Инструкция по эксплуатации
3-33
14
НАЛАДКА
Переключатель верхнего
предела и кабель
(поставляется клиентом)
Индуктивный
датчик в сборе
(рис. 3-17)
Шланг для подачи
воздуха в сборе
Элемент крепления резака
Подъемник
резака
(стандартный)
Воздушный
баллон
индуктивного
датчика
Фитинг
с накидной гайкой
Шланг для подачи
воздуха (поставляется
клиентом)
Производственный сжатый
воздух давлением 20 фунт/
кв.дюйм
Кабели датчика исходной
высоты (рис. 3-17)
Кабель интерфейса
датчика исходной
высоты
(рис. 3-16)
Кабель для
соединения станков
между собой
(рис. 3-18)
Кабель
интерфейса
станка (рис. 3-10)
Кабель интерфейса от
модуля дистанционного
программного управления
к компьютеру
(рис. 3-14)***
Кабель интерфейса модуля дистанционного
программного управления/модуля цифрового
дистанционного управления (PR/DR) (рис. 3-13)
Кабель интерфейса модуля дистанционного
управления переключением (SR) (рис. 3-12)*
Опция дистанционного управления
напряжением/током дуги
SR-073001
DR-073007
PR-055004**
* Тип используемого кабеля зависит от выбранной опции дистанционного управления
напряжением/током дуги
** Показан модуль дистанционного программного управления
*** Используется исключительно с модулем дистанционного программного управления
Клеммная
доска TB3

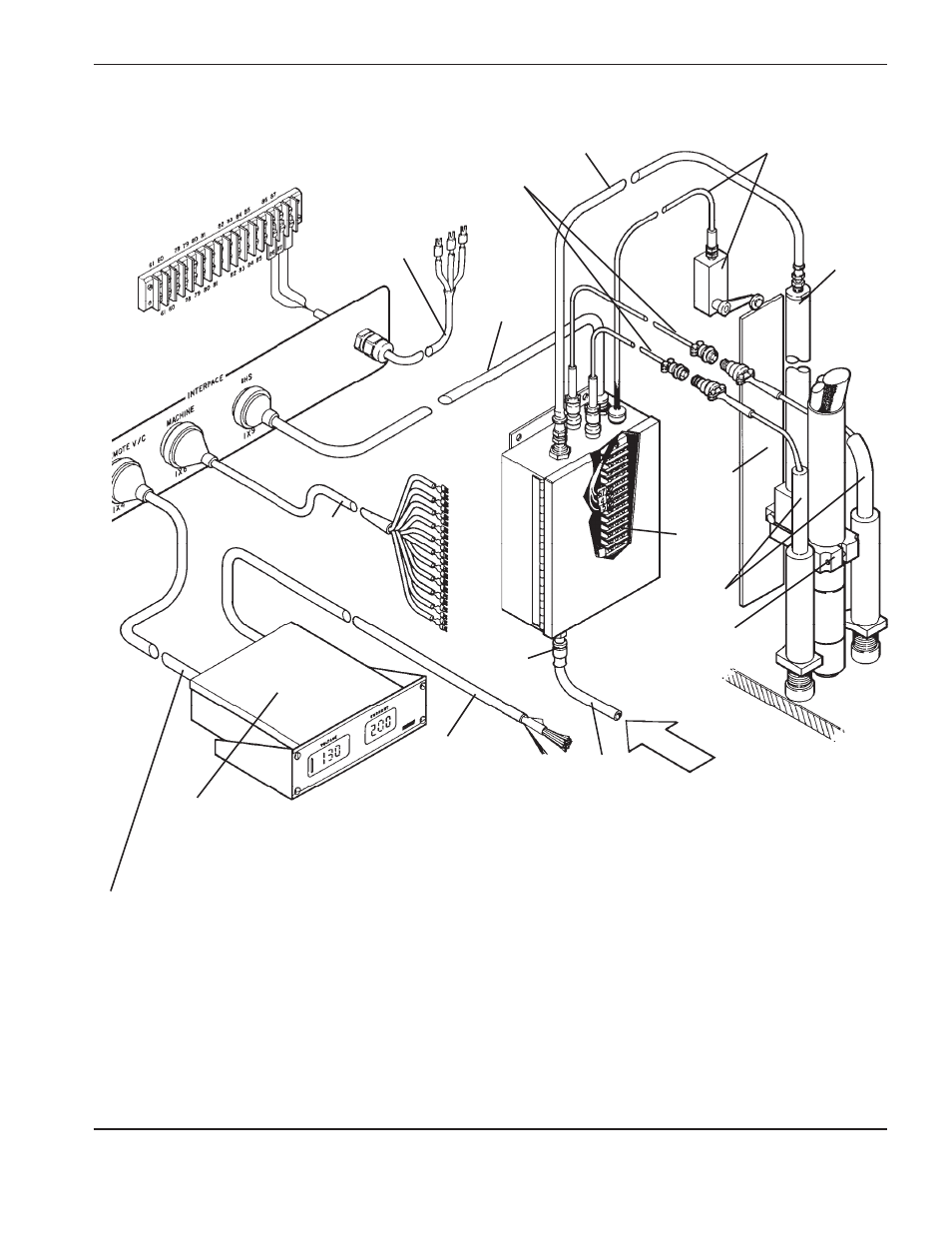

Рис. 3-15. Схема межэлементных соединений механизированного резака
с датчиком исходной высоты
Клеммная
колодка
1TB
