5-6
MAX200
Инструкция по эксплуатации
15
Техническое обслуживание
Демонтаж и замена резака
Порядок действий по снятию и отключению основного корпуса резака от провода резака (см. также рис. 5-1).
См. Перечень деталей провода резака в сборе на стр. 6-22.
Демонтаж
1. Выверните изоляционную втулку от основного корпуса резака и отодвиньте втулку в сторону, чтобы получить
доступ к фитингам провода резака.
2. На проводах более крупного размера используйте ключ с открытым зевом на 3/8 дюйма для фиксации
фитингов корпуса резака и ключ с открытым зевом на 1/2 дюйма для поворота фитингов провода. На
проводах меньшего размера используйте ключ с открытым зевом на 5/16 дюйма для фиксации фитингов
корпуса резака и ключ с открытым зевом на 7/16 дюйма для поворота фитингов провода. Для ослабления
крепления поверните фитинг провода резака против часовой стрелки. Внимание! Фитинг красного провода
снабжен обратной резьбой, поэтому поворачивать его необходимо в другую сторону.
3. Снимите основной корпус резака.
Замена
1. Соедините провод резака с новым основным корпусом резака. Завинтите фитинги основного корпуса
резака и фитинги провода резака по часовой стрелке. Использовать ключи с размерами, указанными выше
в процедуре снятия корпуса. Внимание! Фитинг красного провода снабжен обратной резьбой, поэтому
поворачивать его необходимо в другую сторону.
2. Убедитесь, что изолятор провода находится над фитингом провода вспомогательной дуги / защитного газа.
3. Оденьте изоляционную втулку на основной корпус резака и свинтите их.

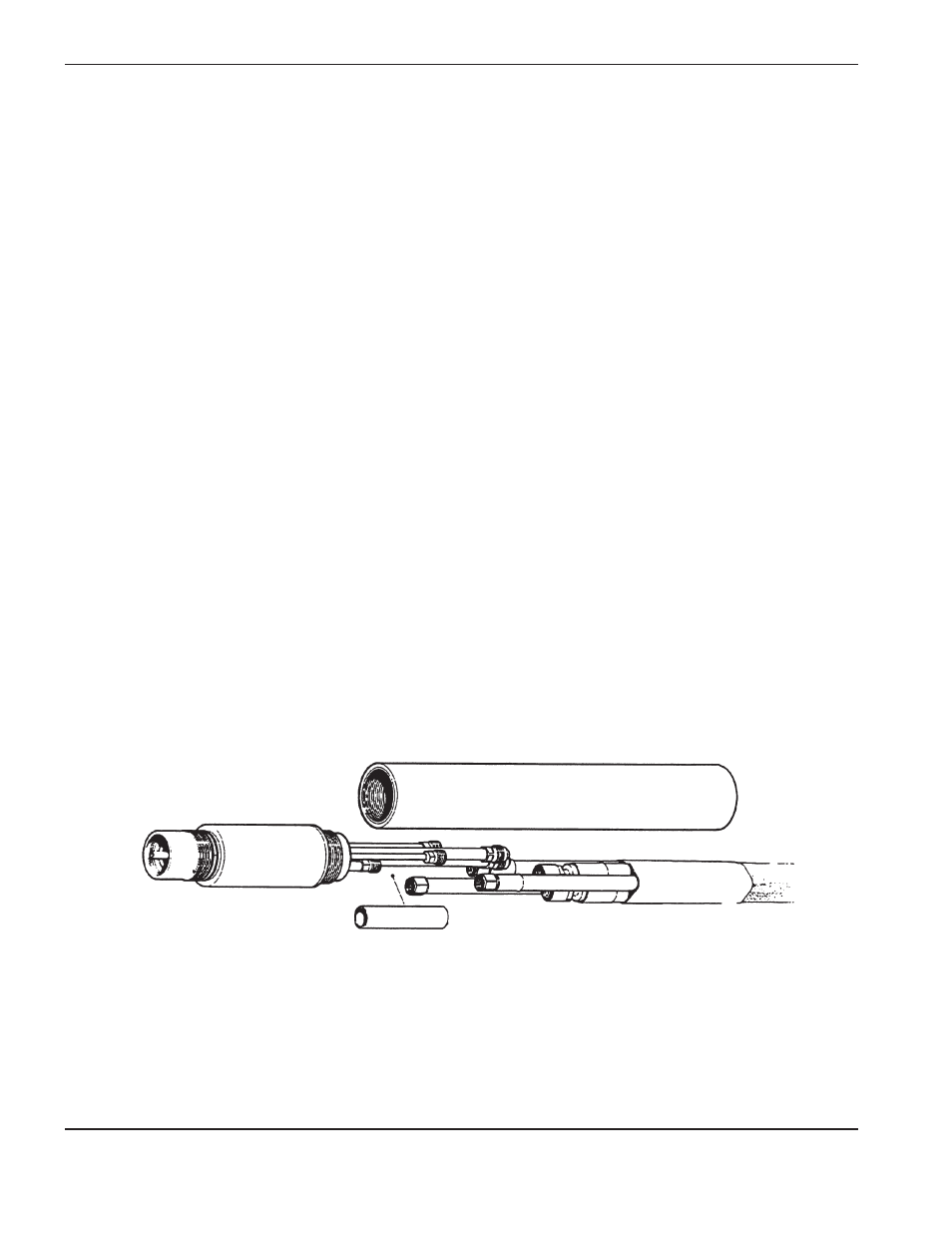

Рис. 5-1. Механизированный резак в сборе
иЗолЯТоР
ПРовоДа
основноЙ
коРПус
РеЗака
иЗолЯЦионнаЯ вТулка
ПРовоД
РеЗака
