MAX200
Инструкция по эксплуатации
3-29
14
НАЛАДКА
УСЛОВНЫЕ ОБОЗНАЧЕНИя — НАКОНЕЧНИК СО СТОРОНЫ МОДУЛя
ДИСТАНцИОННОГО цИФРОВОГО УПРАВЛЕНИя/ПРОГРАММНОГО
УПРАВЛЕНИя
ГНЕЗДО
цВЕТ
ФУНКцИя
1
Черный
Программирование тока
I20
2
Синий
" "
I40
3
Зеленый
" "
I80
4
Белый
" "
I100
5
Оранжевый
" "
I200
6
Красный
" "
I400
7
Белый на черный
Обычный (масса модуля
дистанционного управления)
8
Белый на черный
Программирование напряжения
V5
9
Черный на синий
" "
V10
10
Черный на зеленый
" "
V20
11
Черный на оранжевый
" "
V40
12
Черный на красный
" "
V80
13
Белый на зеленый
" "
V100
14
Белый на красный
" "
V200
15
Черный на белый
Запасной (масса модуля
дистанционного управления)
16
Провод экрана
Экран (масса модуля
дистанционного управления)
№ детали Длина
023098
3
m
023099
7,6
m
023100
15,2
m

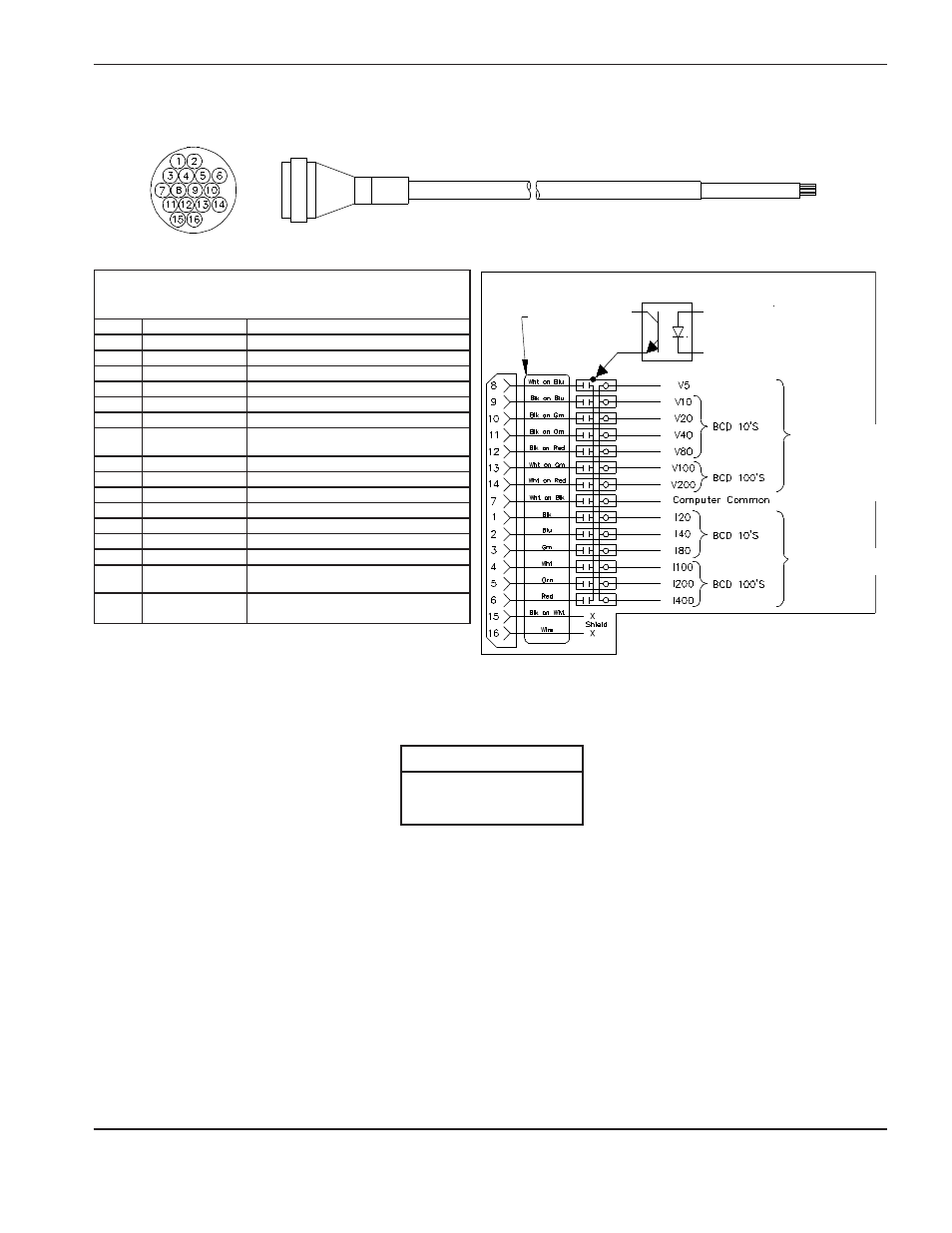

Рис. 3-14. Схема подсоединения модуля программного управления
к кабелю интерфейса компьютера
5X2
Рекомендуемый интерфейс компьютера
Программирование
тока
Программиро-
вание
напряжения
Рекомендуемые устройства
фирмы Texas Instruments
TIL 117. (рекомендуемый
номер дарлингтона)
Belden № 9541
витой экраниро-
ванный.
