13
한국어
●

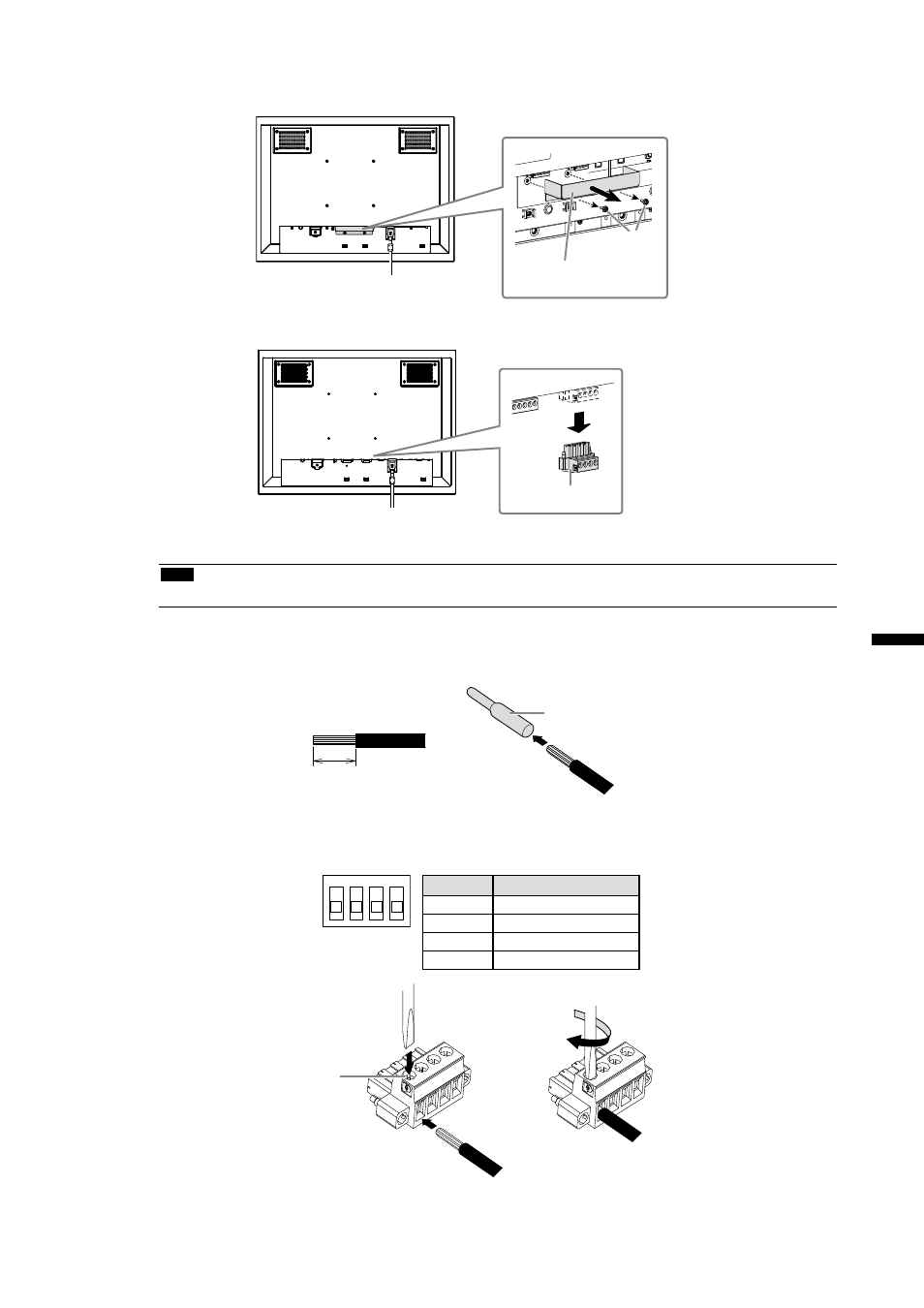

DC 전원 단자 블록 사용
1. 단자 블록 커버를 제거합니다 .
스크루
단자 블록 커버
2. 단자 블록을 분리합니다 .
DC 전원
단자 블록
3. 전기 와이어를 단자 블록에 연결합니다 .
주의
• AWG 18 ~ 12 (0.8 ~ 3 mm
2
) 의 전기 와이어를 사용하십시오 .
1. 전기 와이어의 절연 피복을 벗기십시오 ( 벗기는 길이 : 7 ± 0.5 mm).
2. 필요한 경우 각 와이어의 끝에 이음매를 추가합니다 .
PHOENIX CONTACT 에서 제작한 이음매를 사용하십시오 .
이음매
7 ± 0.5 mm
3. 전기 와이어를 단자 블록에 삽입하고 팁 폭이 2.5 mm 인 일자 스크루드라이버를 사용하여 클램프 스크루를
조입니다 ( 권장 토크 : 0.5 ~ 0.6 N•m).
단자 블록의 입력 극성은 아래와 같습니다 .
1
2
3
4
핀 번호
입력 극성
1
DC+
2
DC+
3
DC-
4
DC-
클램프 스크루
일자 스크루드라이버
전기 와이어
