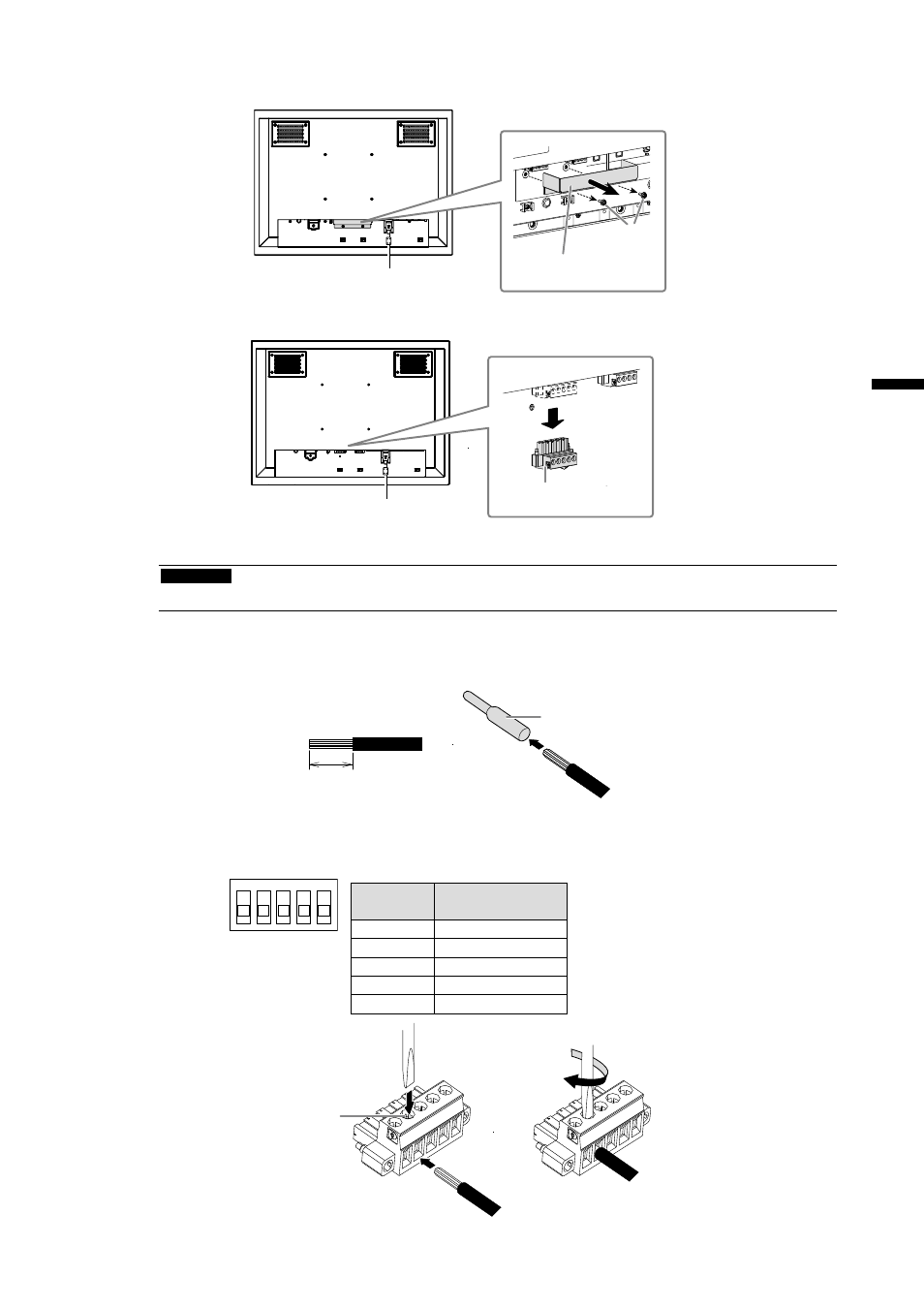

Использование клеммной коробки питания переменного тока
1. Снимите кожух клеммной коробки.
Винт
Кожух клеммной коробки
2. Отключите клеммную коробку.
Клеммная коробка
питания перем. тока
3. Подключите электрические провода к клеммной коробке.
Внимание
• Используйте электрический провод AWG от 18 до 12 (от 0,8 до 3 мм
2
).
1. Снимите изоляцию с электрических проводов (длина зачистки: 7±0,5 мм).
2. При необходимости на каждый провод установите обжимной соединитель.
Используйте обжимные соединители, произведенные PHOENIX CONTACT.
Обжимной
соединитель
7±0,5 мм
3. Установите электрические провода в клеммную коробку и затяните зажимные винты с помощью плоской
отвертки с шириной наконечника 2,5 мм (рекомендованный момент затяжки: от 0,5 до 0,6 Н•м).
Входная полярность для клемм клеммной коробки указана ниже.
1
2
3
4
5
№
контакта
Входная
полярность
1
NC
2
AC (LIVE)
3
NC
4
AC (NEUTRAL)
5
NC
(NC: Не соединен)
Зажимной
винт
Плоская
отвертка
Электрический
провод
