설치
●

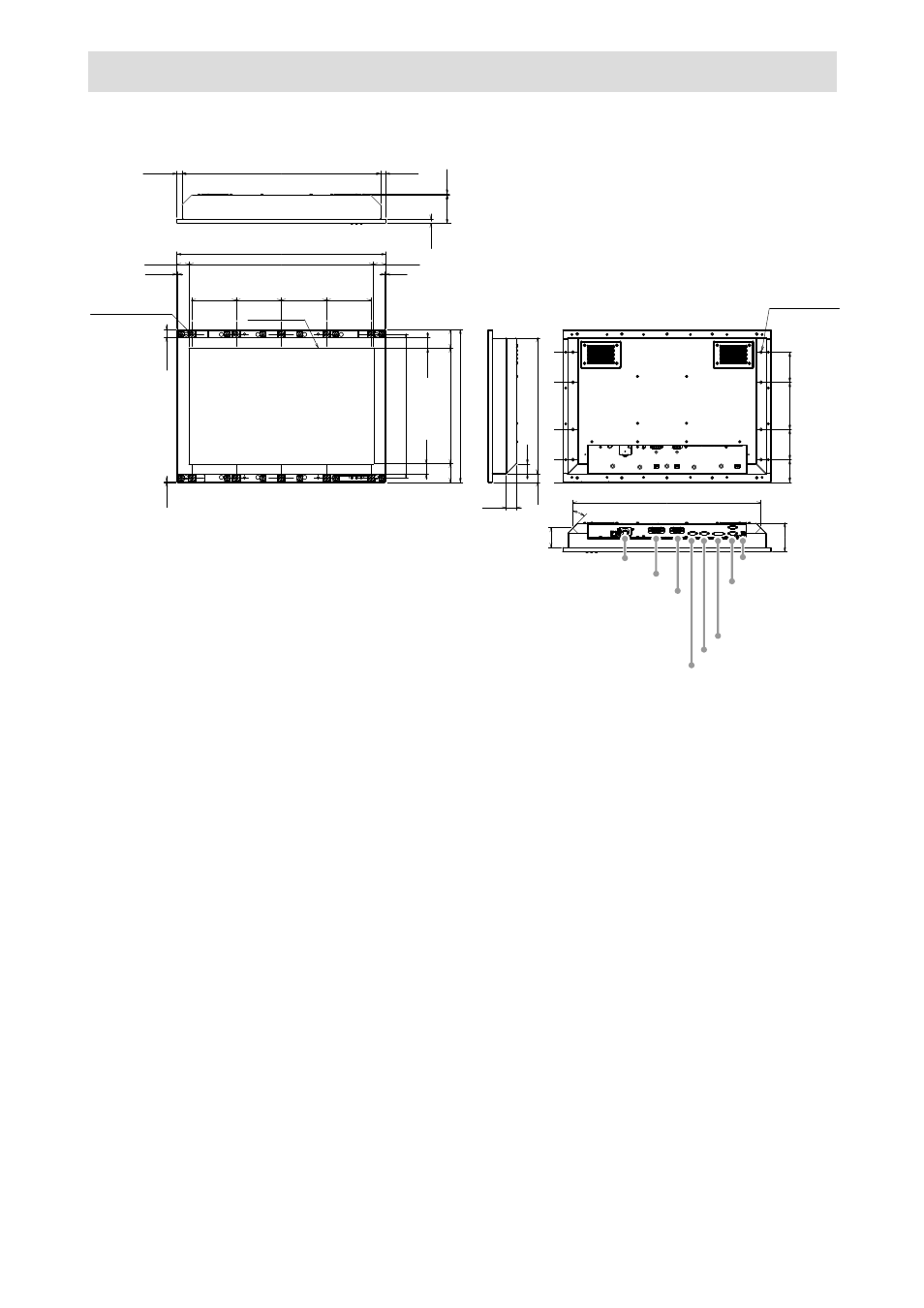

외부 모습
단위 : mm
593
624
550.08
15.5
36.96
2.5
36.96
30
2.5
15.5
406
456
343.8
32.1
32.1
56.1
56.1
86
13.5
3.2
23.5
2.5
30
25
562
86
90
90
67.5
141
45°
58.1
133
133
429
135
135
인클로저 장착 구멍
( 좌측 / 우측 4 개 구멍 )
M6
인클로저 장착 구멍
( 상단 / 하단 5 개 구멍 )
공칭 직경 : 5
AC 전원 단자 블록
AC 전원 커넥터
DC 전원 단자 블록
출력 : D-Sub 미니 15 핀 커넥터
입력 : D-Sub 미니 15 핀 커넥터
DVI-D 커넥터
D-Sub 9 핀 커넥터
상단 : 터치 패널 제어용
(FDU2602WT 전용 )
하단 : 모니터 제어용
USB 포트
(FDU2602WT 전용 )
표시 영역
( 스크루 커버가 제거된 모습 )
