5
Ру
сский
Содержимое упаковки
Убедитесь, что все следующие компоненты имеются в упаковке. Обратитесь к местному представителю
EIZO за помощью, если что-либо из перечисленного ниже отсутствует или повреждено.
Примечание
• Сохраните упаковку и материалы для будущего перемещения или перевозки монитора.
• Монитор
• EIZO LCD Utility Disk (CD-ROM)
• Руководство по установке (данное руководство)
• Салфетка для очистки

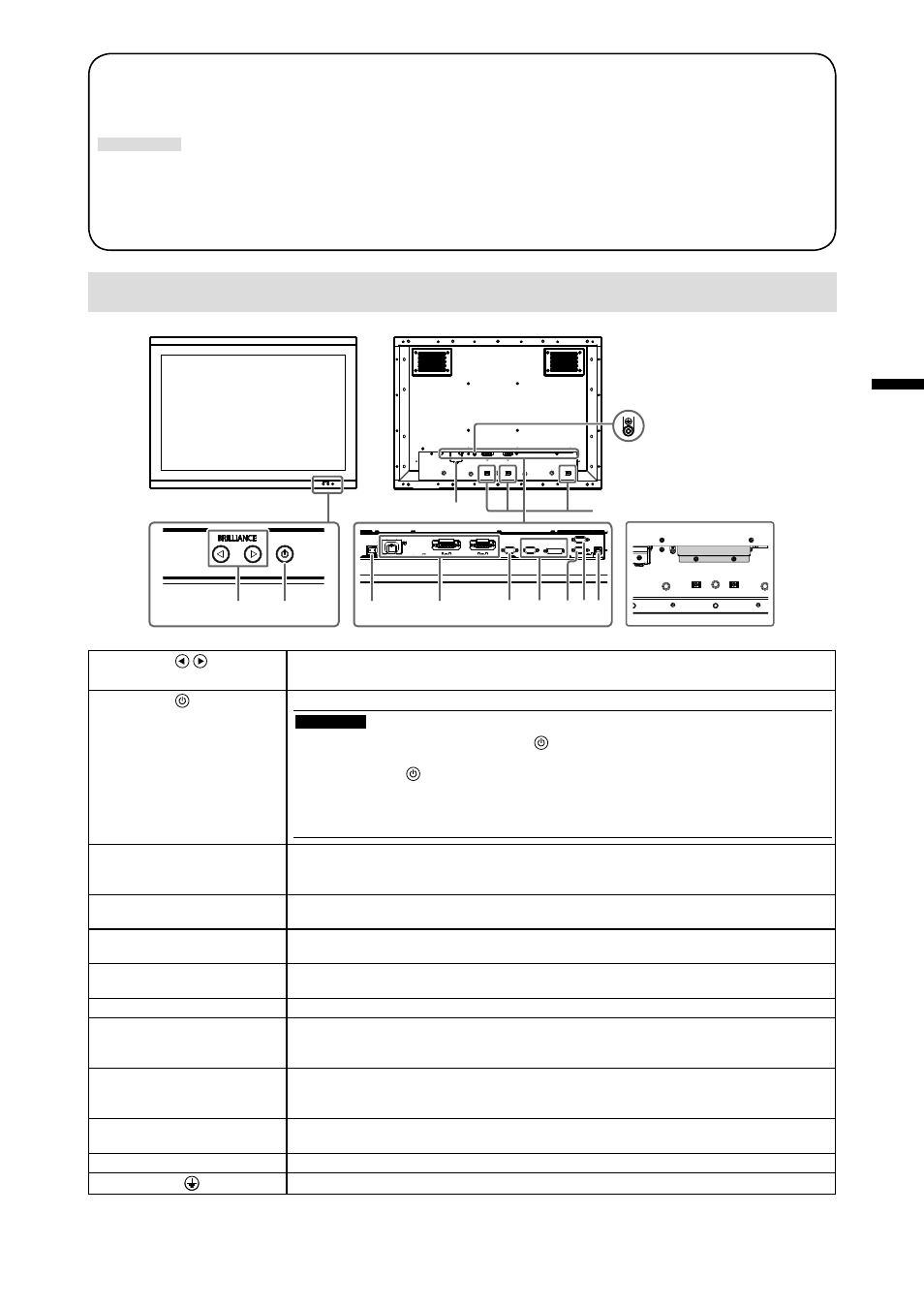

Средства управления и их назначение
8 9
2
3
4
5
7
6
1
10
11
12
1. Кнопка
(BRILLIANCE)
*1
Регулировка яркости.
2. Кнопка
*1
Включение/выключение питания.
Внимание
• Чтобы выключить питание, держите нажатой в течение не менее 5 секунд.
(Появится предупреждающее сообщение о выключении питания).
• Если отпустить раньше, чем через 5 секунд, произойдет следующее.
- При отображении цифрового сигнала: отобразится информация о мониторе.
- При отображении аналогового сигнала: выполняется автоматическая регулировка
экрана, затем отобразится информация о мониторе.
3. Основной выклю-
чатель питания
переменного тока
Включение и выключение основного питания переменного тока.
4. Ввод питания
Слева: разъем питания перем. тока / В центре: клеммная коробка питания
перем. тока / Справа: клеммная коробка питания пост. тока
5. Разъем для
выходного сигнала
15-контактный мини-разъем D-Sub
6. Разъем для
входного сигнала
Слева: 15-контактныймини-разъем D-Sub / Справа: разъем DVI-D
7. Порт RS-232C
9-контактный разъем D-Sub («мама»): для управления монитором
8. Порт RS-232C
(только для
FDU2602WT)
*2
9-контактный разъем D-Sub («папа»): для управления сенсорной панелью
Возможность соединения PC и монитора с помощью кабеля RS-232C при
использовании данного изделия в качестве монитора с сенсорной панелью.
9. Порт USB
(только для
FDU2602WT)
*2
Входной порт: для управления сенсорной панелью
Возможность соединения PC и монитора с помощью кабеля USB при
использовании данного изделия в качестве монитора с сенсорной панелью.
10. Фиксатор силового
кабеля
Фиксирует силовой кабель.
11. Держатель кабеля (3)
Удерживает кабели на месте для предотвращения разъединения.
12. Отметка
Клемма защитного заземления
*1 При включении монитора эти кнопки загораются оранжевым цветом.
*2 Эти порты нельзя использовать одновременно. Если кабели подключены к обоим портам, предпочтение отдается
USB-порту.
* Кожух клеммной коробки
устанавливается на клеммные
коробки питания переменного
и постоянного тока для
транспортировки.
