14

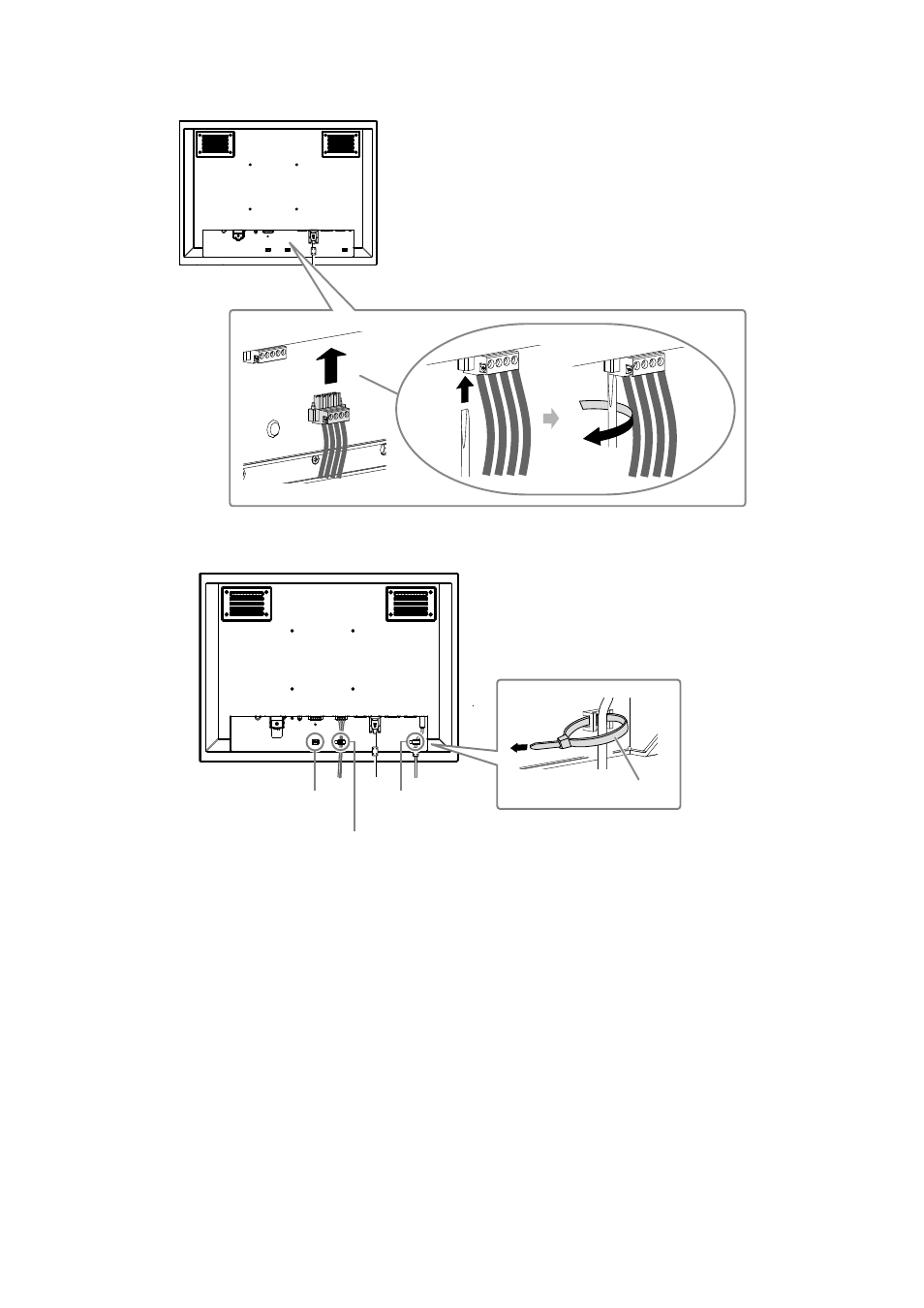

4. Подключите клеммную коробку.
Подключите клеммную коробку и затяните зажимной винт с помощью плоской отвертки с шириной
наконечника 2,5 мм (рекомендованный момент затяжки: от 0,2 до 0,3 Н•м).
4.
Закрепите кабель с помощью зажима, чтобы предотвратить разъединение.
Зажимное устройство
*1
Для электрических
проводов
(Клеммная коробка
питания перем. тока)
Для USB-кабеля
Для электрических проводов
(Клеммная коробка питания
пост. тока)
*1 Зажимные устройства не
поставляются в комплекте с этим
изделием. Подготовьте их отдельно.
