11
日本語

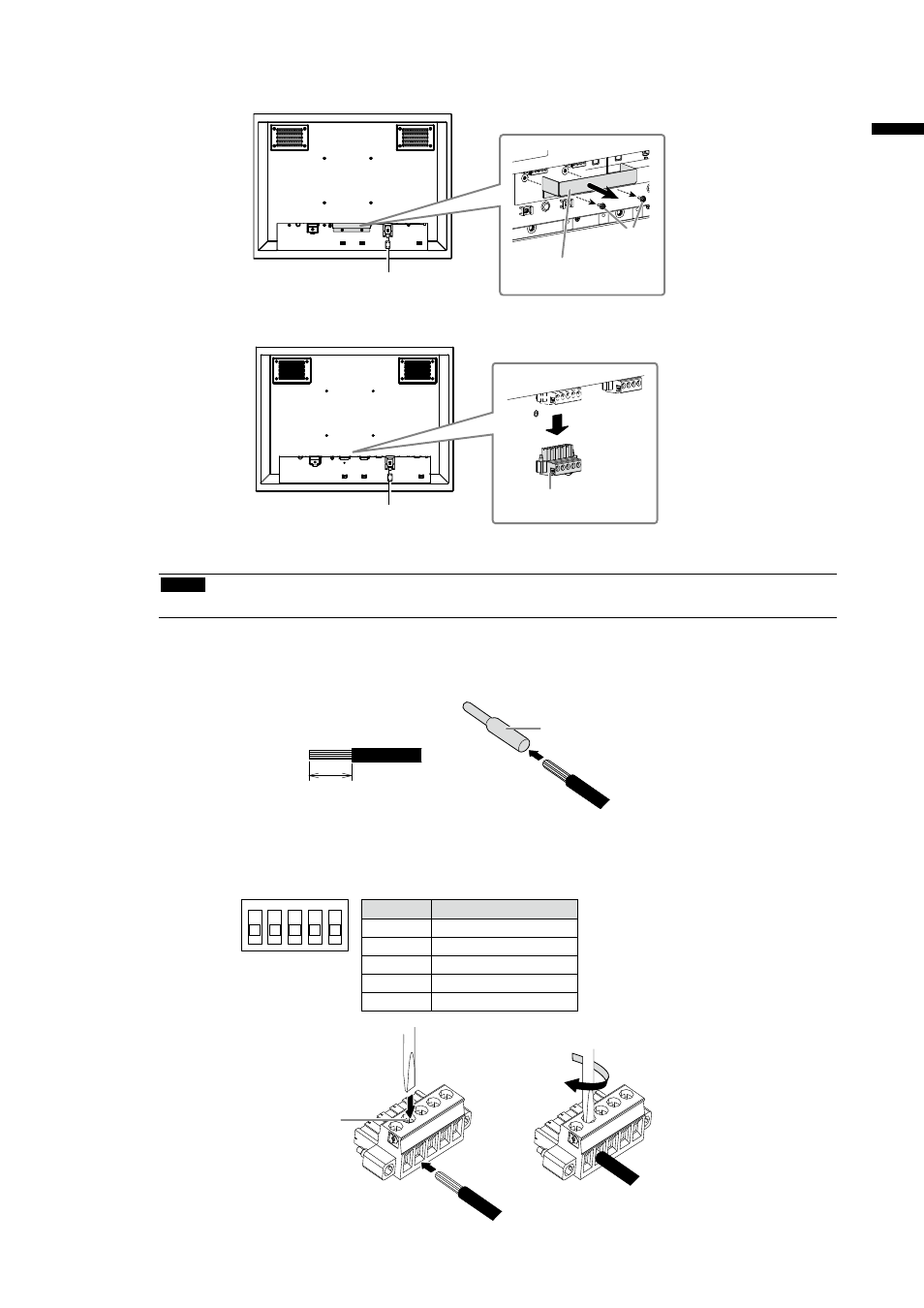

● ● AC電源端子台を使用する場合
1. 端子台カバーを取り外します。
端子台カバー
ねじ
2. 端子台を取り外します。
AC電源端子台
3. 端子台に電線を接続します。
注意点
• 電線は、AWG 18～12（0.8～3mm 2 ）のものを使用してください。
1. 電線の被覆を剥きます（被覆剥き線長さ：7±0.5mm）。
2. 先端処理が必要な場合は、棒端子（フェルール）を取り付けます。
フェルールは、フエニックス･コンタクト社製のものをご使用ください。
棒端子
7±0.5mm
3. 端子台に電線を挿入し、先端幅2.5mmのマイナスドライバでクランプねじを締めます（推奨トルク：0.5
～0.6N･m）。
端子台の入力極性は次のとおりです。
1 2 3 4 5
ピンNo. 入力極性
1 NC
2 AC（LIVE）
3 NC
4 AC（NEUTRAL）
5 NC （NC：未接続）
クランプねじ
マイナスドライバ
電線
