打包内容
请检查包装盒中是否包含下列物品。如果缺少物品,或物品存在损坏现象,请与您当地的
EIZO代表联系。
注
• 请保留好包装盒和包装材料,以便将来显示器移动或搬运时使用。
• 显示器
• EIZO LCD Utility Disk(CD-ROM)
• 设定手册(本手册)
• 清洁布

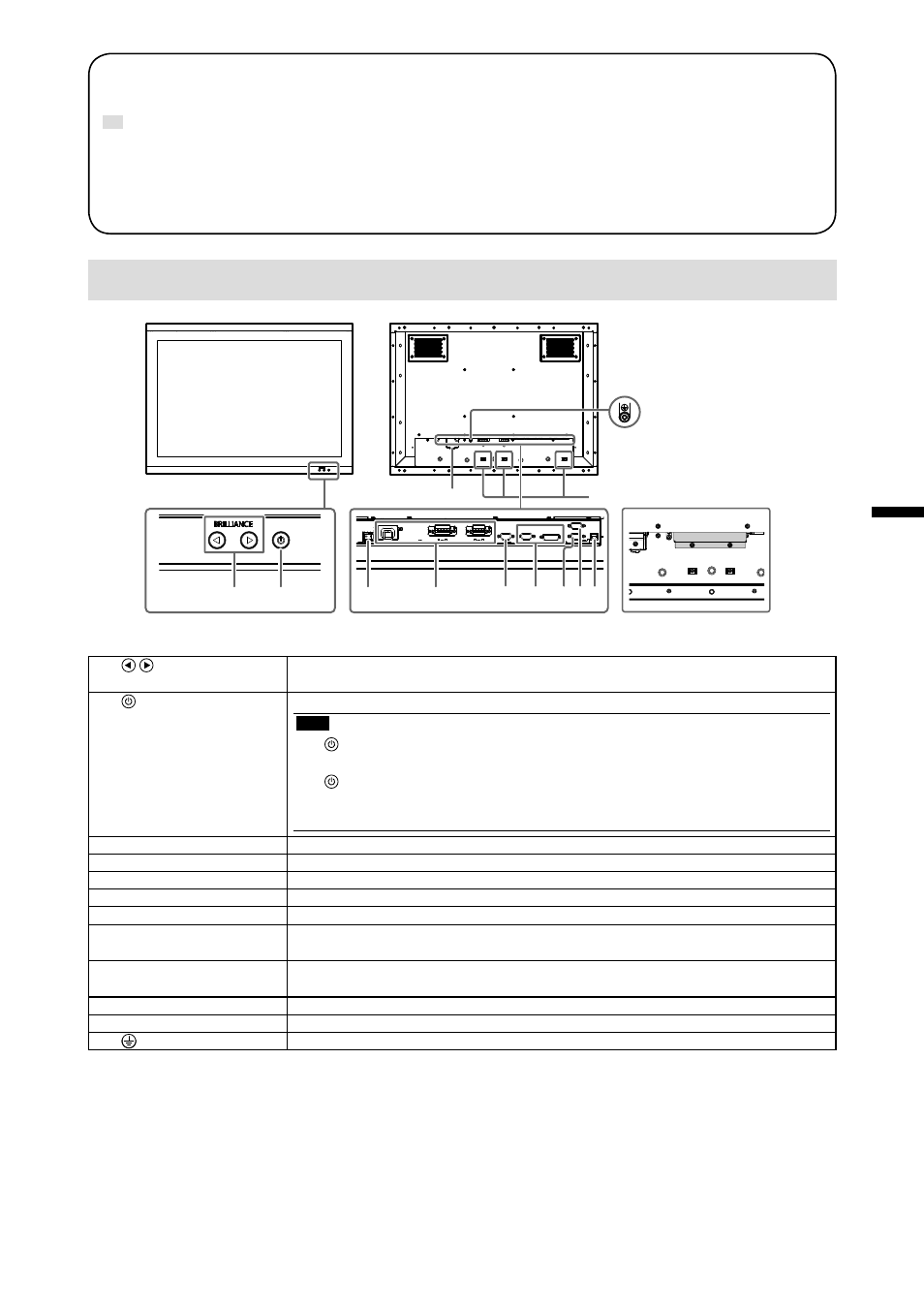

控制和功能
8 9
2
3
4
5
7
6
1
10
11
12
1.
(BRILLIANCE)
按钮
*1
调节亮度。
2.
按钮
*1
开关电源。
注意
• 按 5秒以上可关闭电源。
(将显示电源关闭的初步信息。)
• 按 不到5秒就松手,将发生下个动作。
- 数字信号显示时:出现显示器的信息。
- 模拟信号显示时:进行自动屏幕调节,然后出现显示器的信息。
3. AC主电源开关
打开或关闭
AC主电源。
4. 电源输入
左:
AC电源连接器 / 中:AC电源端子接线板 / 右:DC电源端子接线板
5. 输出信号连接器
D-Sub微型15针连接器
6. 输入信号连接器
左:
D-Sub微型15针连接器 / 右:DVI-D连接器
7. RS-232C端口
D-Sub9针(母)连接器:用于显示器控制
8. RS-232C端口
(仅限于
FDU2602WT)
*2
D-Sub9针(公)连接器:用于触摸屏控制
本产品用作触摸屏显示器时用
USB电缆连接RS-232C和显示器。
9. USB端口
(仅限于
FDU2602WT)
*2
上游端口:用于触摸屏控制
本产品用作触摸屏显示器时用
USB电缆连接PC和显示器。
10. 电源插头防断开支架
固定电源插头。
11. 电缆固定器(3)
将电缆固定在适当位置以防止断开。
12. 压痕
防护接地端子
*1 显示器开启时,按钮亮橙色灯。
*2 无法同时使用这些端口。电缆连接到这两个端口时,USB端口优先。
* 出厂时,在AC和DC电源端子接
线板上安装了端子接线板护盖。
