日本語
● ● 取付方法
1.
モニター本体にはめ込まれているねじ目隠しカバーを取り外します。
ねじ目隠しカバー（上/下）
2.
モニターの筐体取付穴（上下5箇所）と組み込み先の筐体をねじで固定します（推
奨トルク：1.6～1.8N･m）。
注意点
• この製品に取り付け用のねじは付属していません。別途、組み込み先の筐体に対応する、呼び径5mmのねじ
（10本）を準備してください。
• この製品の設置可能な角度（チルト）は次のとおりです。
- 0°（垂直）～60°上向き
• モニターはコンパスから離して設置してください。コンパスの誤差の原因となります。
モニターとコンパスとの安全距離は次のとおりです。
- 標準コンパス：1.45m
- 操舵用コンパス：0.95m
● ● 取付条件

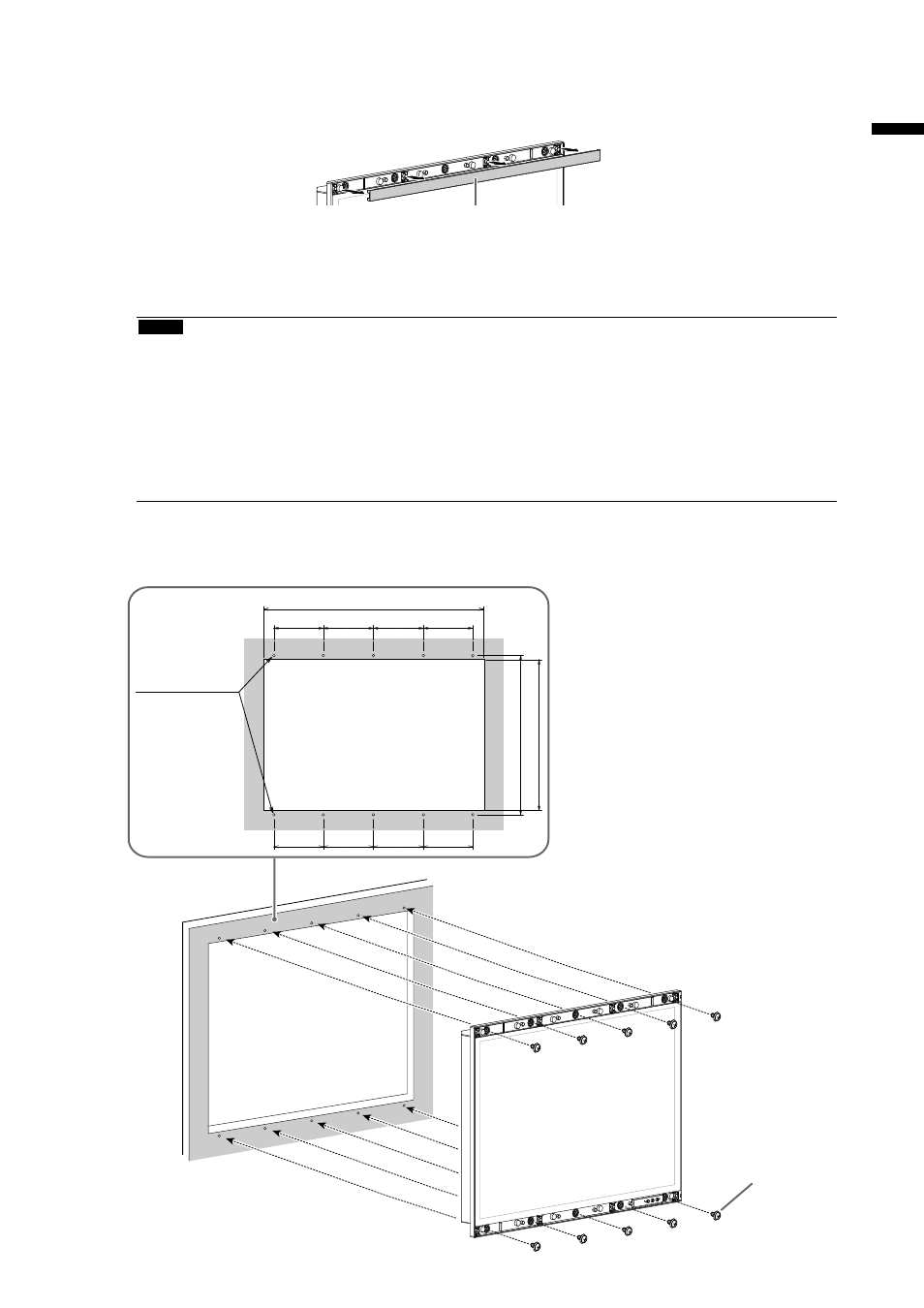

• パネル開口寸法/ねじ穴間隔（単位： mm ）
410
133 133 135
429
597
135
133 133 135 135
取付穴
（上下5箇所）
呼び径5
ねじ
（呼び径5mm）
