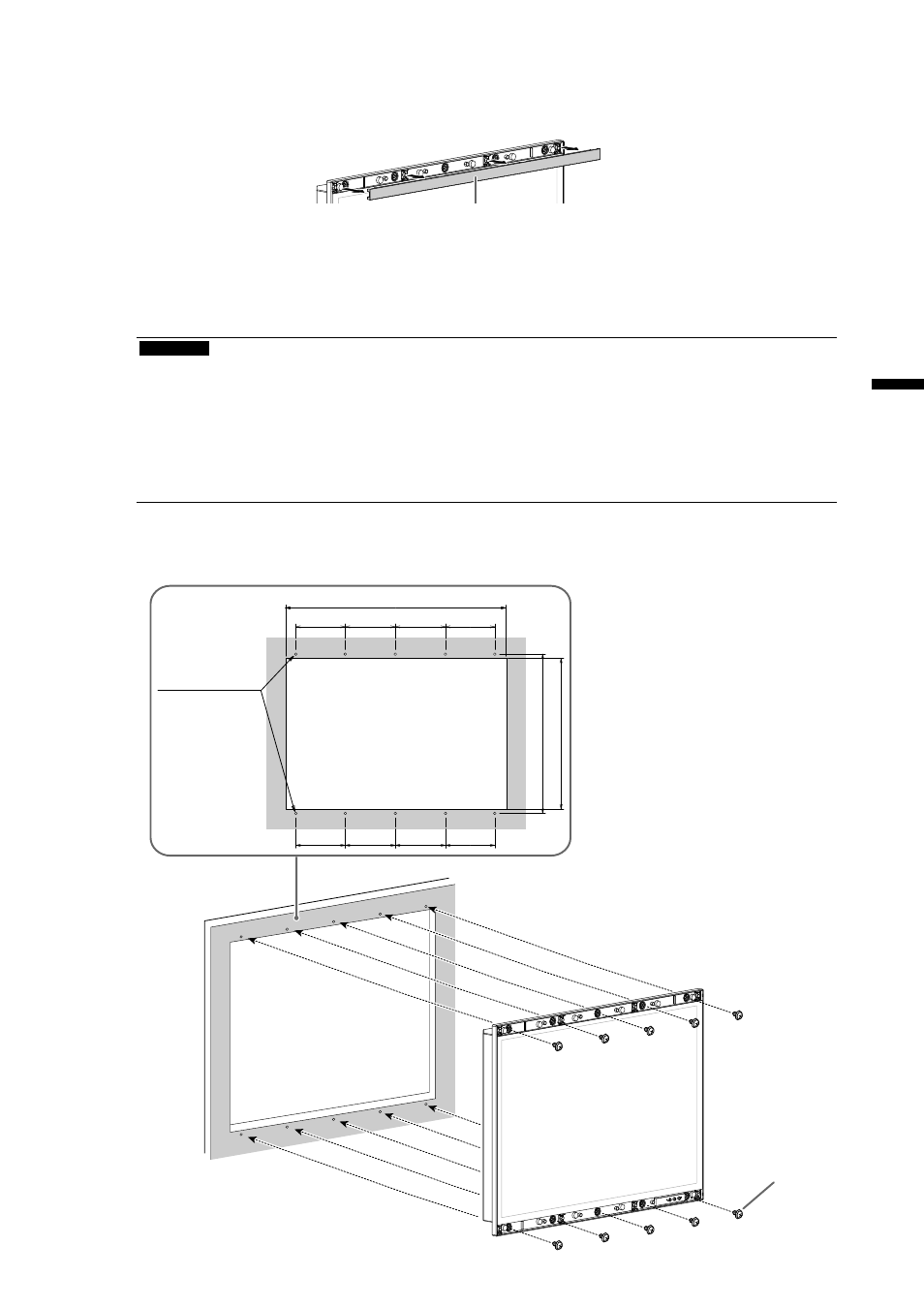

Инструкции по сборке
1.
Снимите привинчивающиеся крышки, установленные на мониторе.
Крышка винтов (сверху/снизу)
2.
Закрутите винты в корпус монитора через монтажные отверстия
(5 отверстий сверху/снизу) (рекомендованный момент затяжки:
От 1,6 до 1,8 Н•м).
Внимание
• Монтажные винты не входят в комплект поставки. Отдельно подготовьте винты с номинальным диаметром
5 мм (10 шт.) для сборки корпуса.
• Углы установки (наклона), доступные для этого продукта, указаны ниже.
- От 0° (прямо) до 60° наклона вверх
• Устанавливайте монитор вдали от компасов. Иначе компасы могут работать с ошибками.
Безопасное расстояние между монитором и компасом указано ниже.
- Стандартный компас: 1.45 м
- Маршрутный компас: 0.95 м
●
Условия монтажа
• Размеры отверстия в панели / Расстояние между отверстиями под винты (ед-ца: мм)
410
133
133
135
429
597
135
133
133
135
135
Винт
(5 мм номинальный
диаметр)
Монтажные
отверстия
(5 отверстий
сверху/снизу)
номинальный
диаметр: 5
