포장 내용
포장 상자 안에 다음 항목이 모두 들어 있는지 확인하십시오 . 빠지거나 손상된 항목이 있으면 가까운 EIZO 대리점에
문의하십시오 .
참고
• 나중에 모니터를 이동하거나 운반할 경우에 대비하여 포장 상자와 재료를 잘 보관하십시오 .
• 모니터
• EIZO LCD Utility Disk (CD-ROM)
• 설치 설명서 ( 본 설명서 )
• 청소 천

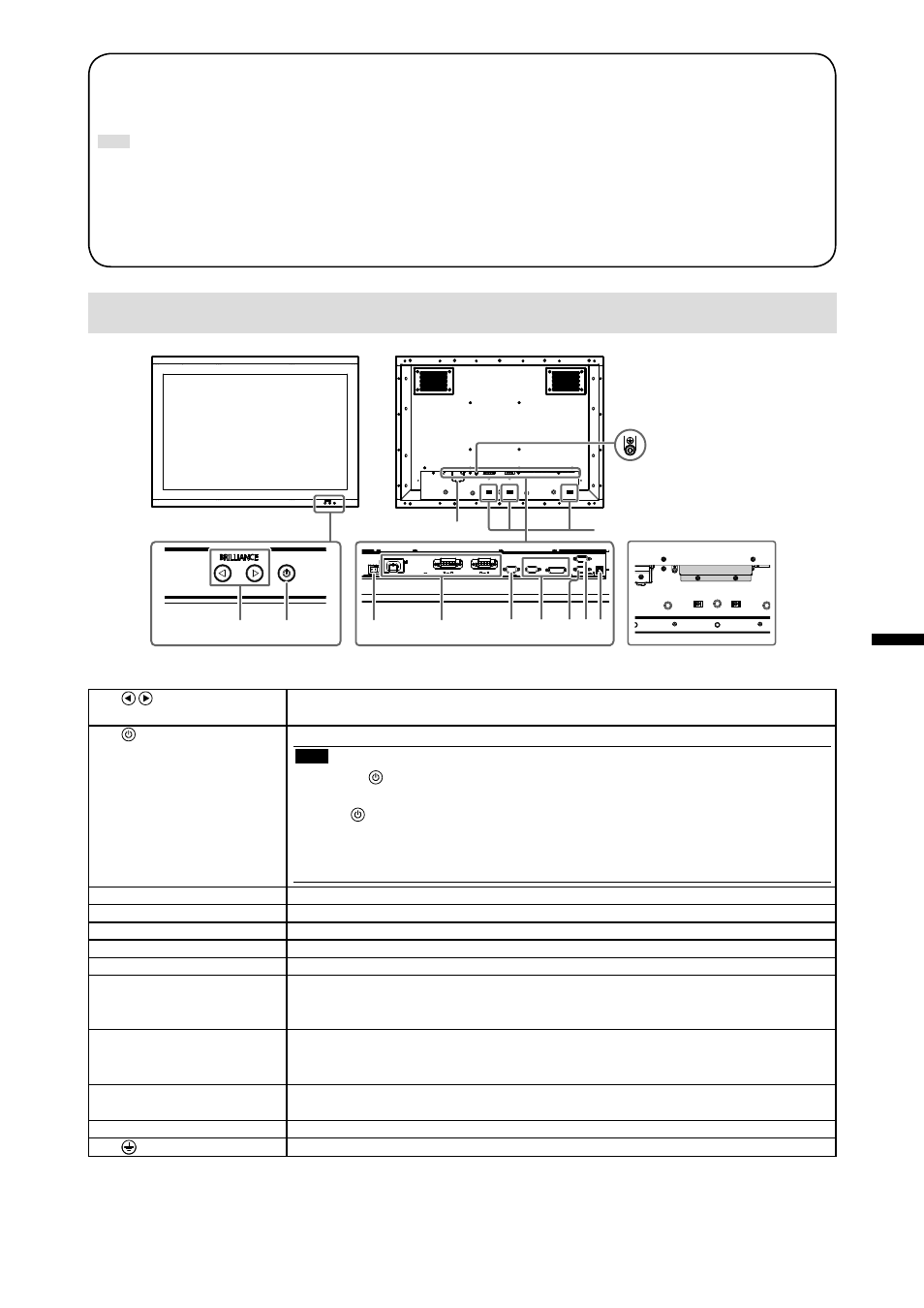

각 부분의 명칭과 기능
8 9
2
3
4
5
7
6
1
10
11
12
1.
(BRILLIANCE) 버튼
*1
밝기 를 조정합니다 .
2.
버튼
*1
전원을 켜거나 끕니다 .
주의
• 5 초 이상 눌러 전원을 끕니다 .
( 전원 끄기 예비 메시지가 나타납니다 .)
• 5 초가 경과하기 전에 버튼을 놓으면 다음 작동이 수행됩니다 .
- 디지털 신호 표시 동안 :
모니터 정보를 표시합니다 .
- 아날로그 신호 표시 동안 : 자동 화면 조정을 수행한 다음 모니터 정보를
표시합니다 .
3. AC 주 전원 스위치
AC 주 전원을 켜거나 끕니다 .
4. 전원 입력
좌측 : AC 전원 커넥터 / 중앙 : AC 전원 단자 블록 / 우측 : DC 전원 단자 블록
5. 출력 신호 커넥터
D-Sub 미니 15 핀 커넥터
6. 입력 신호 커넥터
좌측 : D-Sub 미니 15 핀 커넥터 / 우측 : DVI-D 커넥터
7. RS-232C 포트
D-Sub 9 핀 ( 암 ) 커넥터 : 모니터 제어용
8. RS-232C 포트
(FDU2602WT 전용 )
*2
D-Sub 9 핀 ( 수 ) 커넥터 : 터치 패널 제어용
본 제품을 터치 패널 모니터로 사용하는 경우 PC 및 모니터를 RS-232C 케이블을 통해
연결합니다 .
9. USB 포트
(FDU2602WT 전용 )
*2
업스트림 포트 : 터치 패널 제어용
본 제품을 터치 패널 모니터로 사용하는 경우 PC 및 모니터를 USB 케이블을 통해
연결합니다 .
10. 전원 플러그 분리 방지
브래킷
전원 플러그를 고정합니다 .
11. 케이블 홀더 (3)
분리를 방지하기 위해 케이블을 제자리에 고정합니다 .
12.
표시
보호 접지 단자
*1 모니터를 켜면 이러한 버튼이 주황색으로 켜집니다 .
*2 이러한 포트를 동시에 사용할 수 없습니다 . 케이블이 양쪽 포트에 연결된 경우 USB 포트가 우선합니다 .
* 납품 시 단자 블록 커버가 AC 및
DC 전원 단자 블록에 설치되어
있습니다 .
