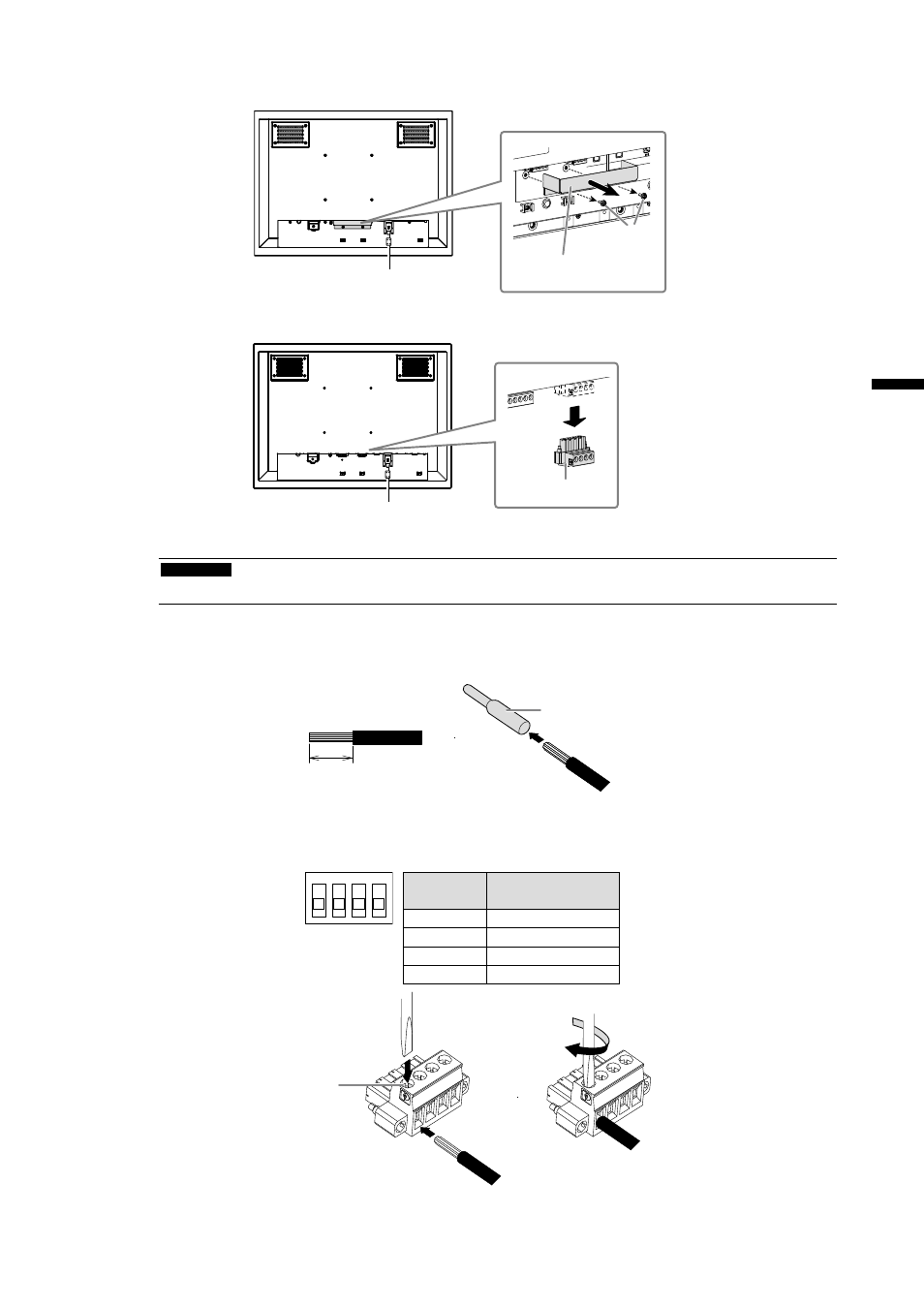

Использование клеммной коробки питания пост. тока
1. Снимите кожух клеммной коробки.
Винт
Кожух клеммной
коробки
2. Отключите клеммную коробку.
3. Подключите электрические провода к клеммной коробке.
Внимание
• Используйте электрический провод AWG от 18 до 12 (от 0,8 до 3 мм
2
).
1. Снимите изоляцию с электрических проводов (длина зачистки: 7±0,5 мм).
2. При необходимости на каждый провод установите обжимной соединитель.
Используйте обжимные соединители, произведенные PHOENIX CONTACT.
Обжимной
соединитель
7±0,5 мм
3. Установите электрические провода в клеммную коробку и затяните зажимные винты с помощью плоской
отвертки с шириной наконечника 2,5 мм (рекомендованный момент затяжки: от 0,5 до 0,6 Н•м).
Входная полярность для клемм клеммной коробки указана ниже.
1
2
3
4
№
контакта
Входная
полярность
1
DC+
2
DC+
3
DC-
4
DC-
Зажимной винт
Плоская отвертка
Электрический
провод
клеммная коробка
питания пост. тока
