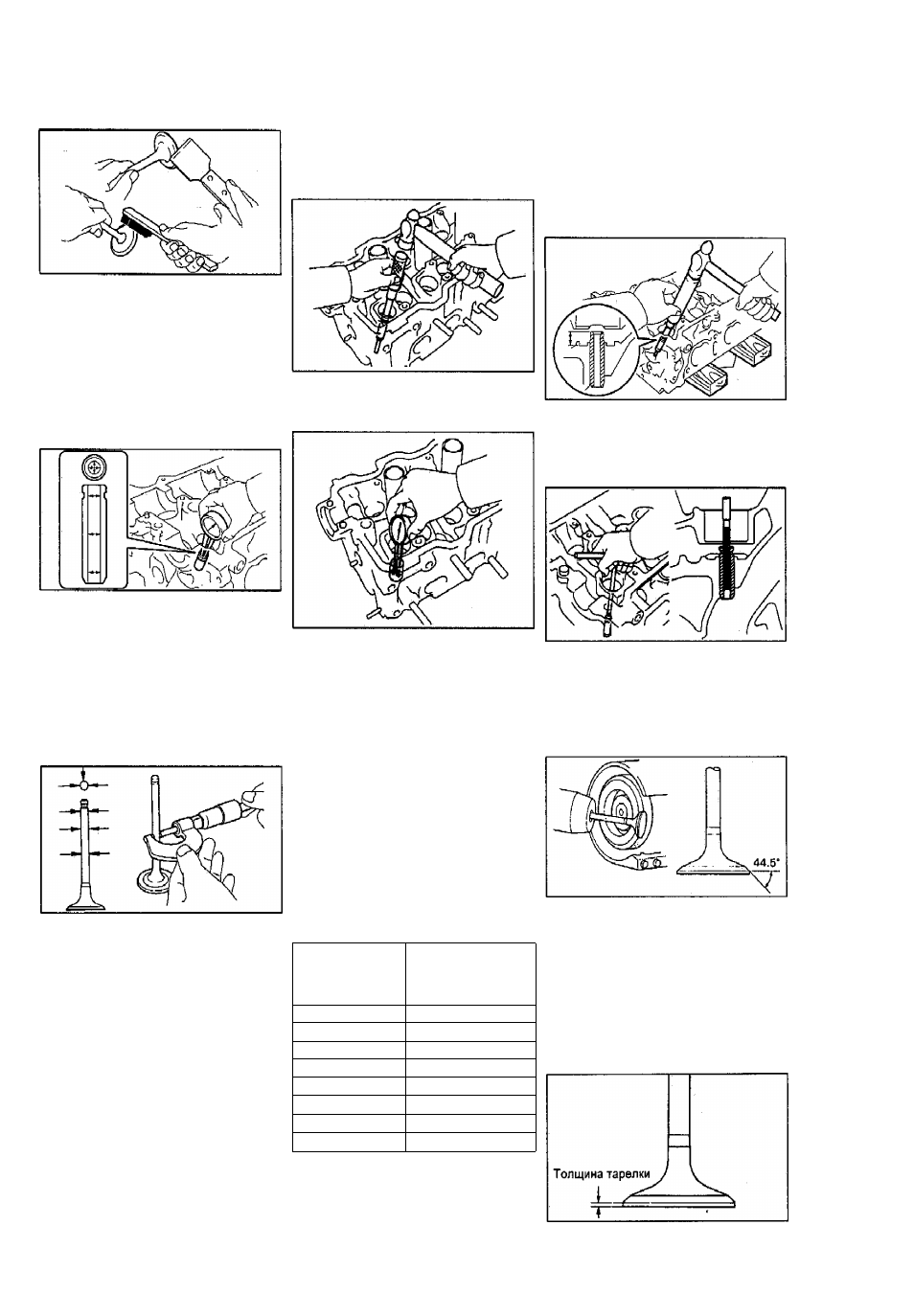

72 Двигатель — общие процедуры ремонта
б) Мягкой щеткой окончательно очи­
стите клапан.
5. Проверьте диаметры стержней кла­
панов и внутренние диаметры на­
правляющих втулок клапанов,
а) Нутромером измерьте внутренний
диаметр направляющих втулок кла­
панов.
Внутренний диаметр направляющей
втулки:
1NZ•FE, 2М1~РЕ,
121-ГЕ.....................5,510-5,530 мм
222-вЕ..................... 5,500-5,518 мм
б) Микрометром измерьте диаметр
стержня клапана.
Диаметр стержня клапана:
впускной клапан:
1NZ-FE, 2NZ-FE,
1ZZ-FE..........................5,470 - 5,485 мм
2ZZ-GE......................... 5,460 - 5,475 мм
выпускной клапан:
1NZ-FE, 2NZ-FE,
1ZZ-FE.......................... 5,465 - 5,480 мм
2ZZ-GE......................... 5,445 - 5,470 мм
в) По разности измерений диаметра
стержня клапана и внутреннего
диаметра направляющей втулки
найдите зазор между стержнем кла­
пана и его направляющей.
Номинальный масляный зазор:
впускной клапан:
тг-ЕЕ, 2Н2-ЕЕ,
122-РЕ.........................0,025 - 0.060 мм
227-СЕ.........................0,025 - 0,058 мм
выпускной клапан:
122-РЕ..........................0,030 - 0,065 мм
222-ОЕ.................. 0,030 - 0,063 мм
Максимальный масляный зазор:
впускной клапан:
1Н2-РЕ. 2Н2-РЕ, 122-РЕ........ 0.08 мм
222-ОЕ............................... 0,10 мм
выпускной клапан..................0,10 мм
Если зазор больще максимально
допустимого, замените клапан и на­
правляющую втулку.
6. Если необходимо, замените на­
правляющие втулки клапанов.
а) Постепенно нагрейте головку
блока цилиндров в водяной ванне
до температуры 80 - 100*С.
б) Используя выколотку и молоток,
выпрессуйте направляющую втулку.
в) Нутромером измерьте диаметр
расточки под направляющую в кор­
пусе головки блока цилиндров.
Диаметр
отверстия под
направляющую,
мм
Используемая
втулка
Стандартная
9,685-9,706 1NZ-FE, 2NZ-FE
10,533-10,544 2ZZ-GE
10,285-10,306 1ZZ-FE
Ремонтная (0,05 мм^
9,735 - 9,755 1NZ-FE, 2NZ-FE
10,583-10,594 2ZZ-GE
10,335-10,356 1ZZ-FE
д) Установите направляющую втул­
ку клапана, Используя выколотку и
молоток, установите новую направ­
ляющую втулку клапана, чтобы она
выступала из головки блока цилин­
дров на:
1Н2-РЕ, 2Ы2-РЕ............ ......9,0-9,4мм
122‘РЕ................................8,7-9,1мм
222-вЕ................... !.......15,3-15,7 мм
- Если диаметр отверстия под на­
правляющую в корпусе головки бло­
ка превышает:
1М2-ГЕ, 2Ы2-РЕ..................9,706 мм
122-РЕ............................ :,10,306мм
222-вЕ.............................. 10,506 мм
то расточите отверстие под направ­
ляющую втулку клапана до ремонт­
ного размера диаметра:
1М2-РЕ, 2Н2-РЕ...,9,9,735 - 9,706мм
122-РЕ................. 70,335 - 10,356 мм
222-вЕ..................70,538 • 10,556 мм
- Если диаметр отверстия под на­
правляющую в корпусе головки бло­
ка превышает ремонтный размер, то
замените головку блока цилиндров.
- Величину наружных диаметров вту­
лок впускных и выпускных клапанов
выбирайте в зависимости от диамет­
ров отверстий под направляющие
(см. таблицу).
е) Используя развертку, разверните
внутреннее отверстие направляю­
щей, чтобы обеспечить нормиро­
ванный зазор между направляющей
и стержнем клапана (см. пункт 5 (в)).
7. Проверьте и притрите клапаны.
а) Прошлифуйте клапаны до устра­
нения следов нагара и царапин.
б) Убедитесь, что притертая фаска
клапана образует угол 44,5® относи­
тельно плоскости, перпендикуляр­
ной оси стержня.
в) Проверьте толщину тарелки кла­
пана.
Номинальная толщина
тарелки клапана....................... 1,0 мм
Минимальная толщина
тарелки клапана:
1М2-РЕ, 2М2-РЕ...................... 0,5 мм
122-РЕ, 222-65........................0,7мм
Если толщина тарелки цилиндриче­
ской части меньше минимально до­
пустимого значения, замените клапан.
г) Нагрейте головку блока цилинд­
ров в водяной ванне до температуры
80 - 100®С (1М2-РЕ, 2М2-РЕ, 122-РЕ)
или110®-130®С (222-6Е).
