Редуктор заднего моста (модели 4WD)
157

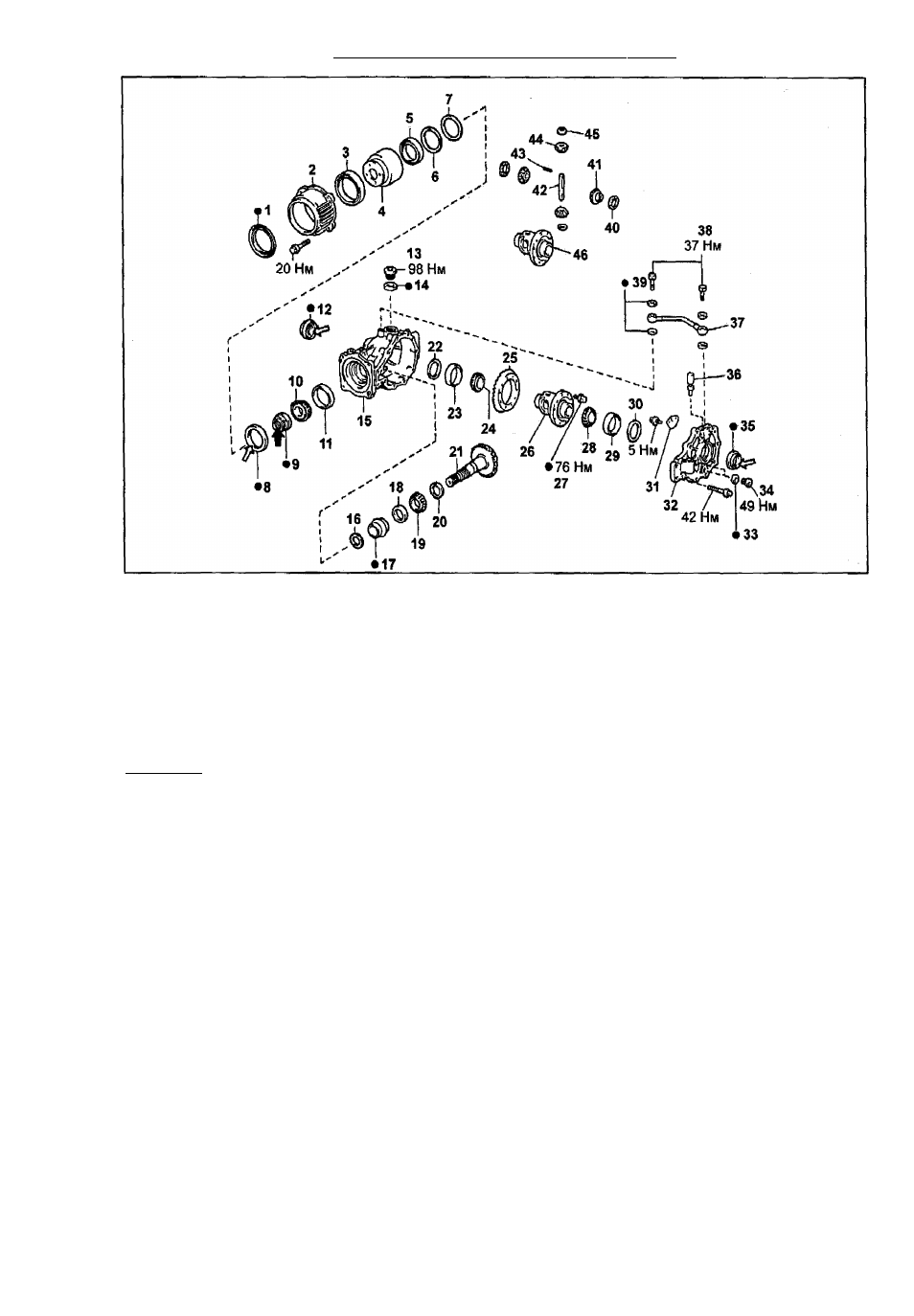

Редуктор заднего моста.
1 - пыльник, 2 • корпус муфты. 3 - передний подшипник муфты, 4 - муфта подключения
заднего моста,
5 - задний подшипник муфты, € - пружинная шайба. 7 - проставка, 8 - передний сальник, 9 - гайка ве
дущей шестерни (затяжку гайки производите до достижения номинального преднатяга (новый подшипник =
0,69- 1,27 Н*м, бывший в употреблении подшипник = 0,39 - 0,69 Н-м); не превышайте момент затяжки = 245 Н-м),
10 - передний подшипник ведущей шестерни, 11 - наружное кольцо переднего подшипника, 12 - боковой сальник
редуктора,
13 - заливная пробка, 14 - прокладка, 15 - корпус редуктора, 16 - маслоотражатель, 17 - распорная втулка
подшипников,
18 - наружное кольцо заднего подшипника, 19 - задний подшипник ведущей шестерни, 20 - шайба,
21 - ведущая шестерня главной передачи, 22 - шайба, 23 - наружное кольцо бокового подшипника, 24 - боковой
подшипник,
25 - ведомая шестерня главной передачи, 26 - дифф^енциал TORSEN в сборе, 27 - болт, 28 - боковой
подшипник,
29 - наружное кольцо бокового подшипника. 30 - шайба, 31 - маслоотражатель, 32 - крышка корпуса ре
дуктора,
33 - прокладка, 34 • сливная пробка, 35 - боковой сальник, 36 - сапун, 37 - трубопровод перераспределения
давления,
38 - перепускной болт, 39 • прокладка, 40 - упорная шайба, 41 - полуосевая шестерня, 42 - ось сателли
тов,
43 - штифт,
44
- сателлит,
45
- упорная шайба,
46 • чашка дифференциала.
Паимечанив: при сборке на детали, указанные стрелками, нанесите:
^ •
трансмиссионное масло,
^ -
консистентную смазку.
