Задняя подвеска (модели 4УУР)
185
ж) Отверните гайку и снимите пе
реднюю опору с нижнего рычага
задней подвески.
э) Снимите ограничительную втулку
опоры.

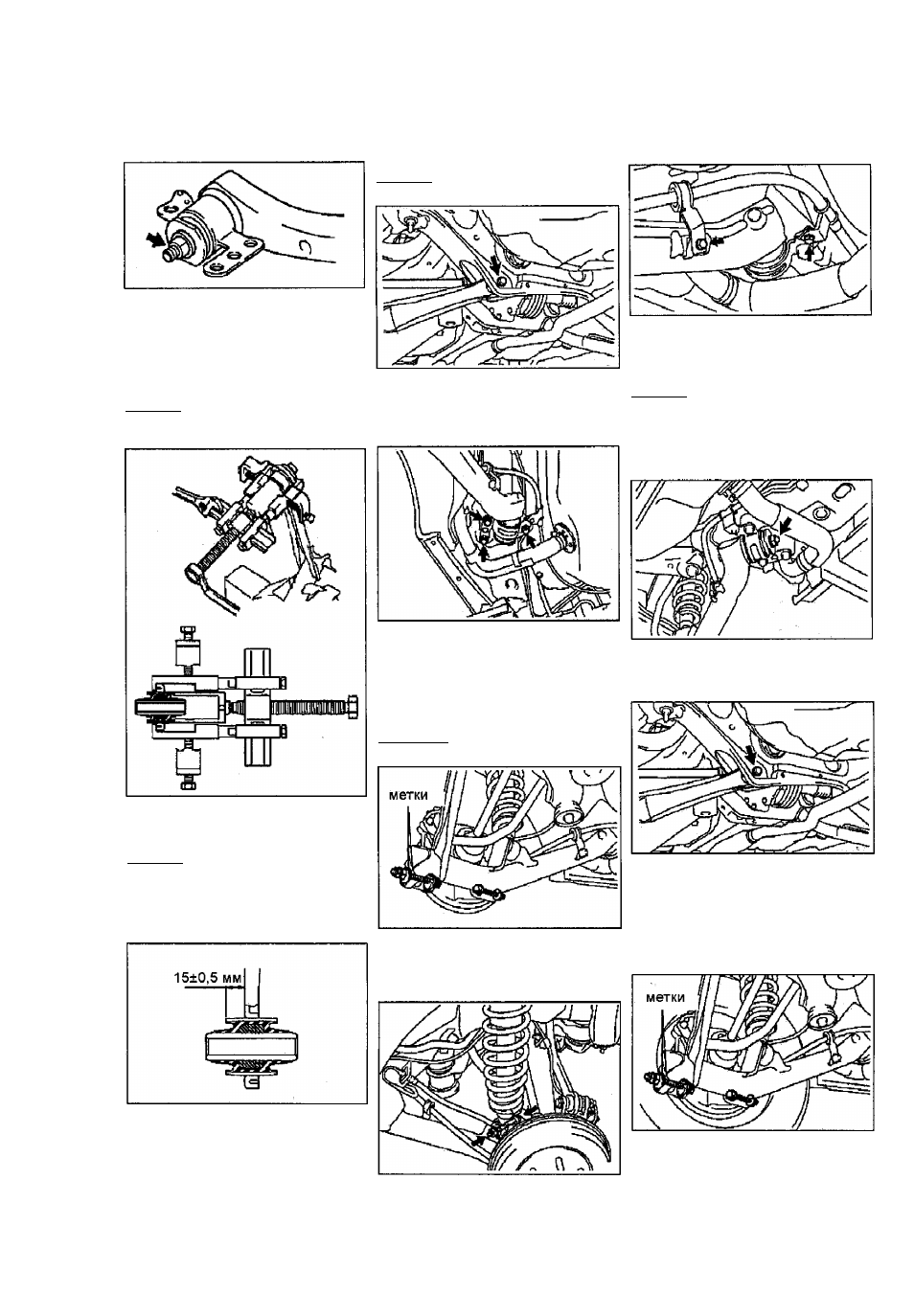

Замена сайлент-блока
1. Используя специнструмент, снимите
сайлент-блок с нижнего рычага задней
подвески.
Внимание: при снятии сайлент-блока
избегайте перекосов, чтобы не по
вредить его.
б) Подсоедините нижний рычаг зад
ней подвески к подрамнику. Устано
вите задний болт крепления и вре
менно затяните гайку.
Внимание:
зафиксируйте
гайку
и,
вращая болт, произведите затяжку.
болта крелления
нижнего рычага
нижнии рычаг задней
2. Используя специнструмент, устано
вите новый сайлент-блок на нижний
рычаг.
Внимание:
- При установке сайлент-блока из
бегайте перекосов, чтобы не по
вредить его.
-
Установите
сайлент-блок,
как
показано на рисунке.
Установка
1, Установите
подвески.
а)
Установите ограничительную
втулку опоры и переднюю опору на
нижний рычаг задней подвески. Ус
тановите и временно затяните но
вую гайку.
3. Подсоедините трос №3 стояночного
тормоза. Затяните два болта.
Момент затяжки........... .... ........5,4 Н-м
в) Затяните три
передней опоры
задней подвески.
Момент затяжки..........................65 Н>м
4. Стабилизируйте подвеску.
5. Окончательно затяните болты и
гайки крепления левого нижнего рыча
га задней подвески.
Внимание:
установите
автомобиль
на четыре стойки таким образом,
чтобы колеса касались земли.
а)
Затяните гайку передней опоры
нижнего рычага задней подвески.
Момент затяжки....................... 110 Н м
г) Подсоедините нижний рычаг зад
ней подвески к кулаку. Установите
болт и временно затяните новую
гайку.
д) Установите эксцентрик регули
ровки схождения и шайбу эксцен
трика. Временно затяните гайку.
Примечание:
совместите метки,
сделанные при снятии.
б) Затяните задний болт крепления
нижнего рычага к подрамнику.
Момент затяжки....................... 115 Н-м
е) Подсоедините стойку задней под
вески к нижнему рычагу. Установите
болт крепления и временно затяни
те гайку.
в) Окончательно затяните гайку с
нижней стороны стойки.
Момент затяжки................140 Н-м
г) Совместите метки на эксцентрике
регулировки схо?едения и нижнем ры
чаге задней подвески. Затяните гайку.
Момент затяжки ...................... 74 Н м
2.
Подсоедините левую и правую
стойки стабилизатора поперечной ус
тойчивости к кулаку (см. соответст
вующий раздел).
д) Окончательно затяните гайку с
переднего болта крепления нижнего
рычага задней подвески к кулаку.
Момент затяжки......................... 74 Н-м
6. Проверьте и при необходимости от
регулируйте углы установки задних
колес.
