153
Карданный вал (модели
Л^ND)
Снятие
1. Ослабьте болты соединительной
муфты.
Включите стояночный тормоз.
б) С помощью торцевого ключа ос
лабьте болты на пол-оборота.
Примечание: поместите ветошь, Ш
показано на рисунке^ чтобы не П
0
‘
вредить резиновое уплотнение.
б) Отверните шесть болтов, снимите
три шайбы и отсоедините кардан
ные валы.
Проверка
1. Проверьте биение карданного вала.
Максимальное биение..................0,4 мм
3. Отсоедините карданный вал от ре
дуктора заднего моста,
а) Нанесите установочные метки на
эланец редуктора заднего моста и
)ланец карданного вала.
2. Проверка биения фланцев лроме-
жуточиого карданного вала,
а) Проверьте биение переднего
фланца.
Максимальное биение..................0,1 мм
б) Отверните четыре болта и отсо
едините карданный вал от редукто
ра заднего моста.
4. Отверните два болта крепления
опорного подшипника.
Разборка
1, Снимите опорный подшипник,
а) С помощью молотка и зубила
освободите законтренную часть
гайки.
б) Проверьте биение заднего флан
ца в горизонтальном и вертикаль
ном направлениях.
Максимальное биение..................0,1 мм
4. Отсоедините промежуточный кар
данный вал от заднего карданного вала,
а) Нанесите установочные метки на
соединительной муфте и фланце.
Примечание: не повредите поверх
ность деталей при нанесении уста
новочных меток.

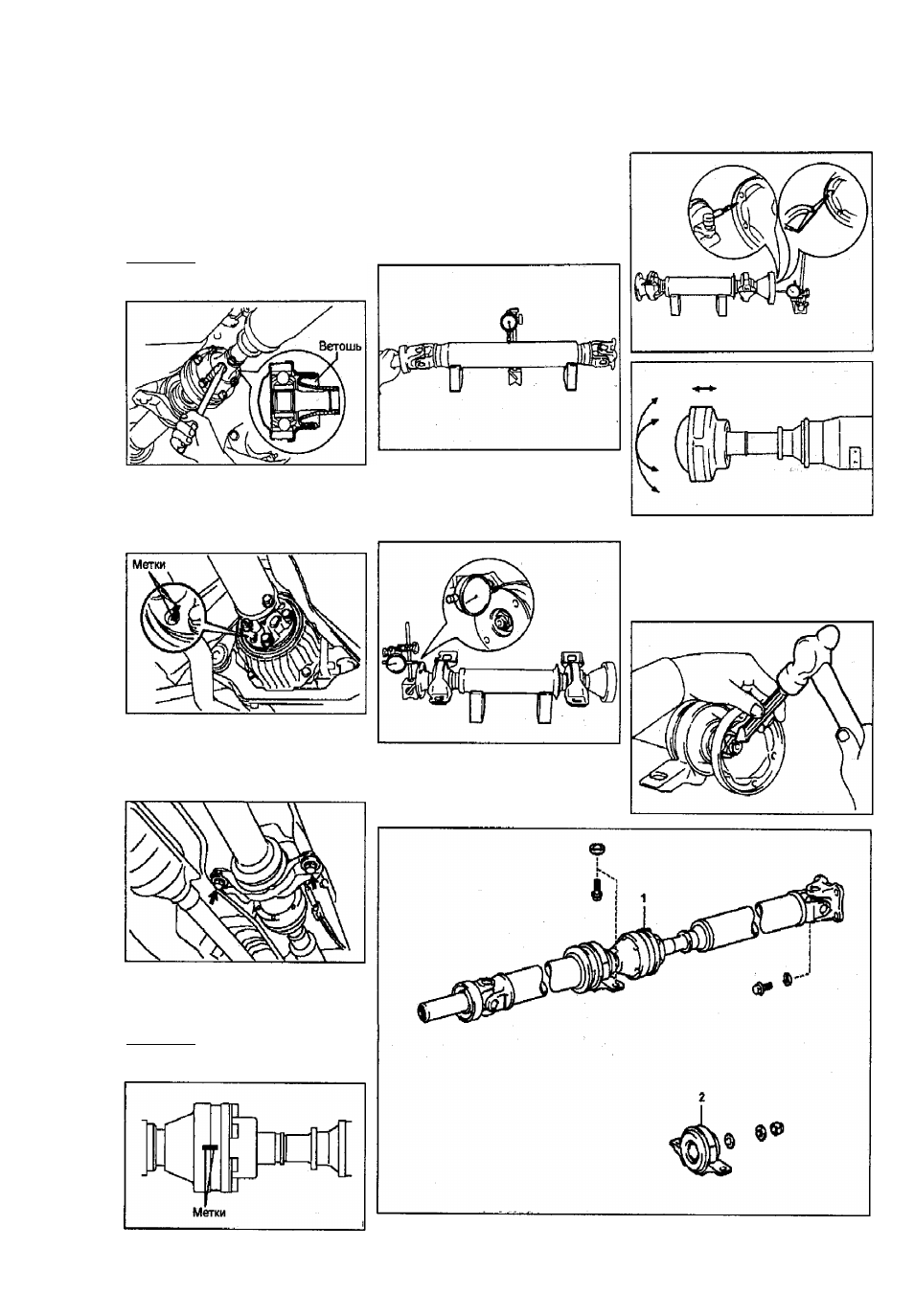

Карданный вал. 1 - карданный вал в сборе, 2 - опорный подшипник.
