14. Снимите верхнюю часть панели
приборов (см. рис. "Снятие и установ
ка верхней части панели приборов").
а) бтверните болт (О) и два винта (С).
Момент зетяжки болта................ 20 Н-м
б) При помощи специнструмента от
соедините шесть пистонов и сними
те верхнюю часть панели приборов.
15. (Модели с ручным управлением
кондиционером)
Снимите
панель
управления кондиционером и отопи
телем (см. главу "Кондиционер, ото
пление и вентиляция").
16. Снимите кожухи рулевой колонки
(см. главу "Рулевое управление").
17. Отсоедините разъем, фиксатор и
снимите переключатель света фар и
указателей поворотов.
252____________________
Кузов
18. Отсоедините разъем, надавите на
фиксатор, как показано на рисунке, и
снимите переключатель управления
стеклоочистителем и смывателем.
19. Отсоедините фиксатор и снимите
направляющую вещевого ящика.

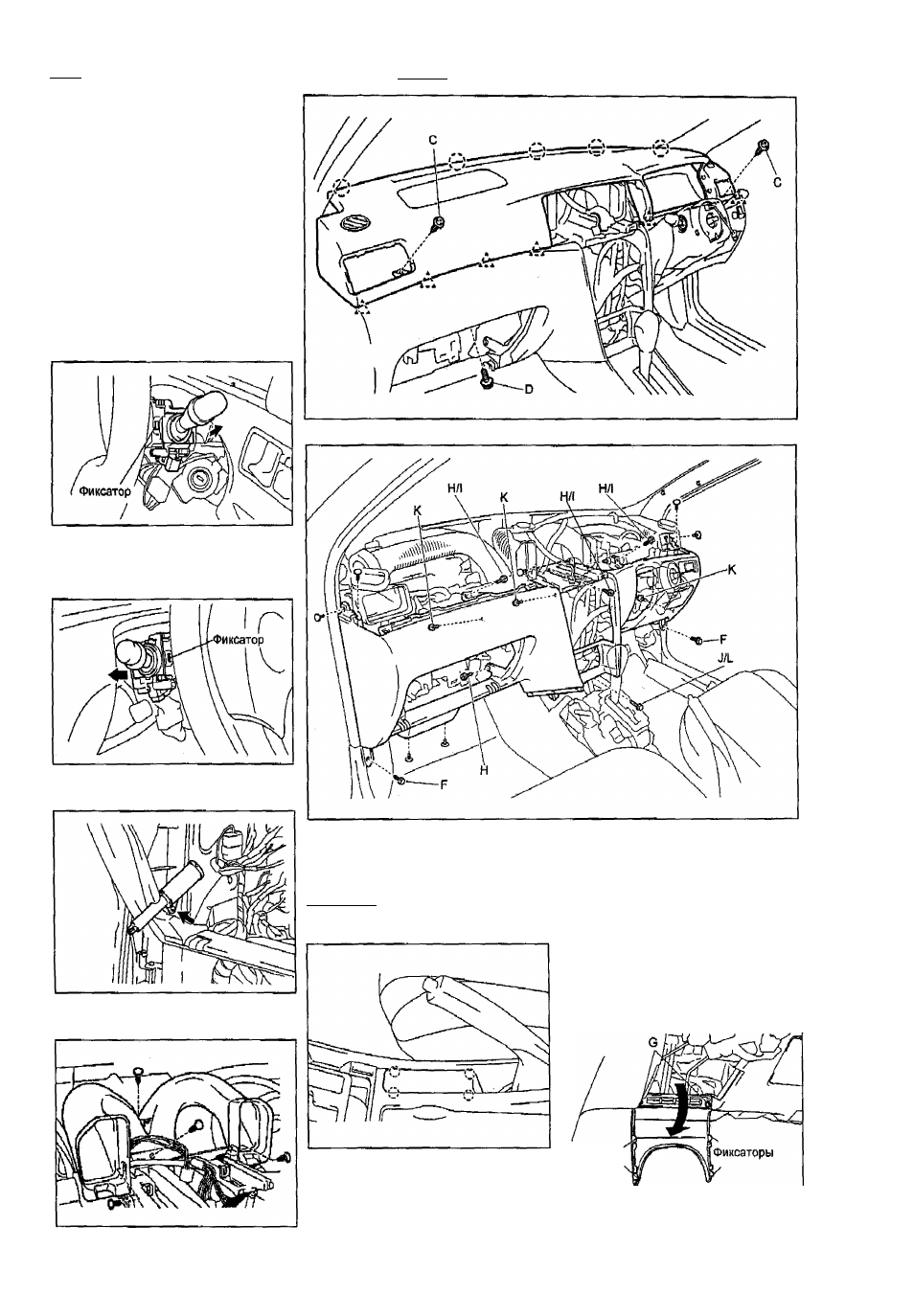

Снятие и установка верхней части панели приборов.
Снятие и установка нижней части панели приборов.
21. При помощи отвертки отсоедините
четыре фиксатора и снимите отделку
отверстия рычага стояночного тормоза.
Примечание:
перед
использованием
обмотайте
отвертку
защитной
лентой.
20. Отсоедините четыре пистона и
снимите воздуховод.
24. Снимите отдел!^ порога передней
двери (см, раздел "Отделка крыши").
25. Снимите переднюю боковую от
делку салона (см. раздел "Отделка
крыши").
26. Снимите нижнюю отделку панели
приборов со стороны водителя.
а) При помощи отвертки отсоедини
те четыре фиксатора.
б) Отверните два винта (О) и сними
те отделку.
22. Снимите коврик центральной кон
соли.
23. Отверните два болта (Р), четыре
винта (С) и снимите центральную кон
соль.
Фиксаторы
