268

Кондиционер, отопление и вентиляция

а)

Подсоедините положительную

клемму аккумуляторной батареи к
выводу "5", отрицательную клемму -
к выводу "4", убедитесь, что рычаг
передвигается из положения "FACE"

в положение "DEF".
б) Подсоедините положительную
клемму аккумуляторной батареи к
выводу "4". отрицательную клемму

- к выводу "5", убедитесь, что рычаг
передвигается из положения "DEF"
в положение "FACE”.

в) Убедитесь, что сопротивление

между выводами

"Г и "2" находится

в пределах 4,2 - 7,8 кОм.
г) Проверьте сопротивление между
выводами "1" и "3" в различных по­

ложениях заслонки.

Номинальное сопротивление:

DEF................................... 0,5-1,и0м
РАСЕ
................................3,6-в,8кОм

д) Убедитесь, что при перемеще­

нии заслонки из положения "DEF" в
положение "FACE" сопротивление
между выводами "Г и "3" изменя­
ется.

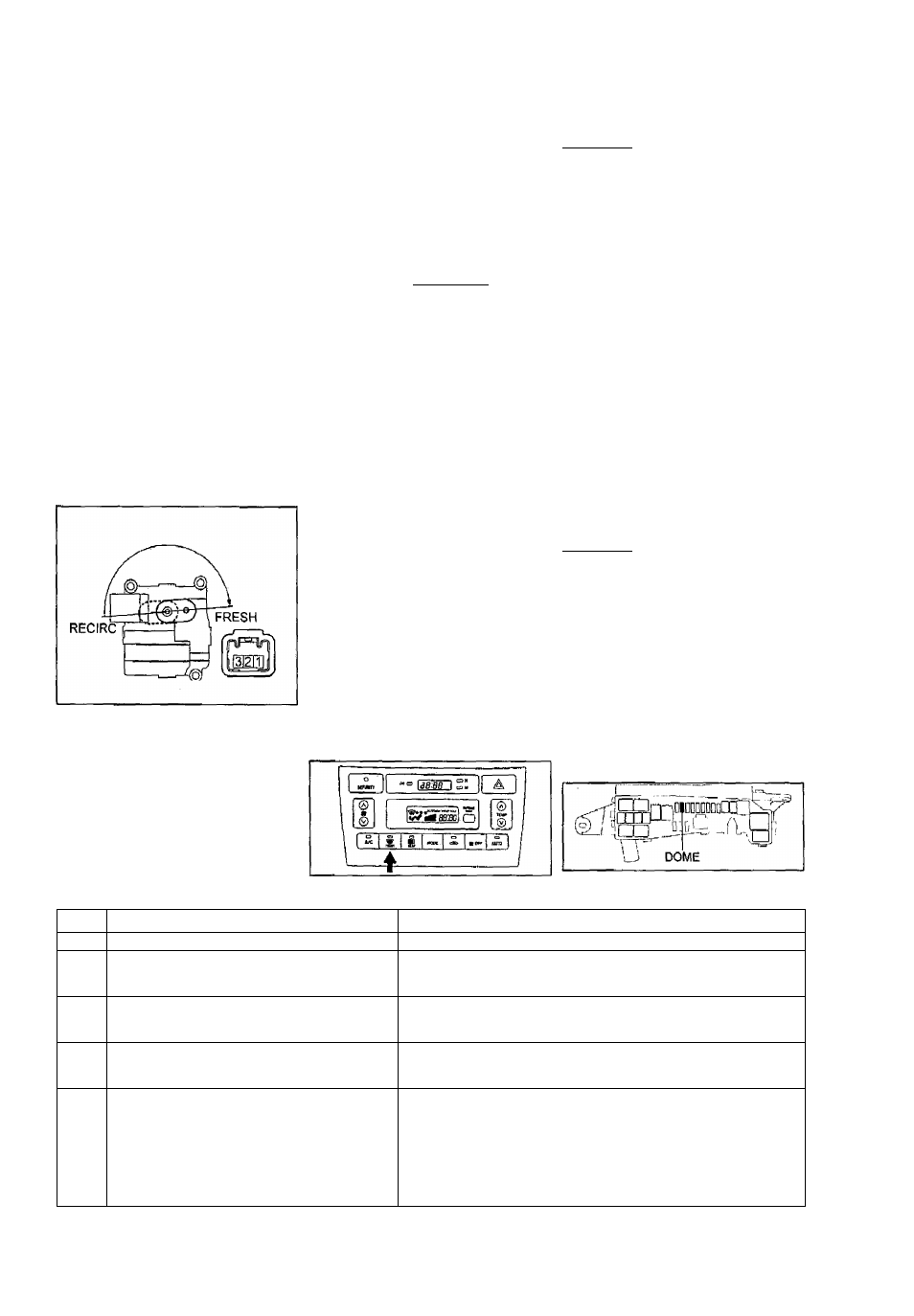

3. Проверка привода заслонки забора
воздуха.

Диагностика системы

кондиционирования

Проверки

1. Проверка индикаторов.

а) Включите зажигание.
б) Одновременно нажмите на вы­
ключатель "AUTO" и на переключа­

тель "RECiRC/FRESH".

(шо g; | [ д 1

ж I ж « « « # 0 «

а)

Подсоедините положительную

клемму аккумуляторной батареи к
выводу ’Т, отрицательную клемму -
к выводу "2", убедитесь, что рычаг

передвигается

из

положения

"RECIRC" в положение "FRESH".
б)

Подсоедините положительную

клемму аккумуляторной батареи к

выводу "1", отрицательную клемму -
к выводу "3", убедитесь, что рычаг

передвигается

из

положения

"FRESH" в положение "RECIRC".

Таблица. Диагностические коды неисправностей.

в) Убедитесь, что все индикаторы
мигнули 4 раза с интервалом в 1 се­

кунду.
г) Для завершения проверки нажми­

те на выключатель "OFF".

2. Проверка датчиков.

а) Перед проверкой датчиков прове­
дите проверку индикаторов после че­
го система проверки автоматичесжи

перейдет в режим проверки датчиков.
б) Во время проверки датчиков на

дисплее появляются коды неис­

правностей. Для расшифровки ко­

дов неисправностей смотрите таб­
лицу "Диагностические коды неис­

правностей".
в) Коды неисправностей появляются
на дисплее в автоматическом режи­
ме и если вы не успеваете прочи­
тать их, то нажмите на переключа­
тель

обдува

лобового

стекла

"FRONT" для перехода в пошаговый
режим просмотра неисправностей.

Для просмотра кодов неисправно­

стей в пошаговом режиме нажимай­
те на переключатель "FRONT".

г)

Для завершения проверки нажми­

те на выключатель "OFF",

Примечание:

- Коды неисправностей высвечива­
ются на дисплее в месте, зде в

обычном

режиме

указывается

температура.
- Коды появляютсй по одному и в

порядке начиная с меньшего.

3. Проверка приводов.

а) Проведите проверки индикаторов
и датчиков.
б)

Нажмите переключатель

"RECIRC/FRESH", Система автома­
тически перейдет в режим проверки

приводов.
в) Убедитесь в том, что система ра­

ботает, как указано в таблице
"Проверка приводов" {шаги с 1 по

10). Переход от одного шага провер­

ки к другому происходит с интерва­

лом в одну секунду.

г) Коды неисправностей появляются
на табло в автоматическом режиме
и если вы не успеваете прочитать
их, то нажмите на переключатель
"FRONT" для перехода в пошаговый

ё

ежим просмотра неисправностей.
,ля просмотра кодов неисправно­

стей в пошаговом режиме нажимай­
те на переключатель "FRONT".

Примечание:

- Коды неисправностей высвечива­
ются на дисплее в месте, где в

обычном

режиме

указывается

температура.

- Коды появляются по одному и в
порядке начиная с меньшего.

д) Для завершения проверки нажми­
те на выключатель "OFF".

4. Стирание кодов неисправностей,

а) Во время проверки датчиков на­

жмите на переключатели "FRONT" и

"Rr.DEF" одновременно,
б) Извлеките предохранитель
"DOME" из монтажного блока в мо­
торном отсеке не менее чем на 20
секунд.

Коды

Неисправность в цепи

Место неисправности

00

-

-

1Г^

Цепь датчика температуры воздуха в салоне

1. Датчик температуры воздуха в салоне.

2. Проводка и разъемы между датчиком и усилителем.
3. Усилитель кондиционера.

12*2

Цепь датчика температуры
окружающего воздуха

1. Датчик температуры окружающего воздуха.

2. Проводка и разъемы между датчиком и усилителем.
3. Усилитель кондиционера.

13

Цепь датчика температуры воздуха
за испарителем

1. Датчик температуры воздуха за испарителем.

2. Проводка и разъемы между датчиком и усилителем.
3. Усилитель кондиционера.

14

Цепь датчика температуры
охлаждающей жидкости

1. Датчик температуры охлаждающей жидкости,

2. Проводка и разъемы между датчиком и электронным блоком
управления двигателем.
3. Проводка и разъемы между электронным блоком управления
двигателем и комбинации приборов,
4. Проводка и разъемы между комбинацией приборов и усили­
телем кондиционера.
5. Усилитель кондиционера.
