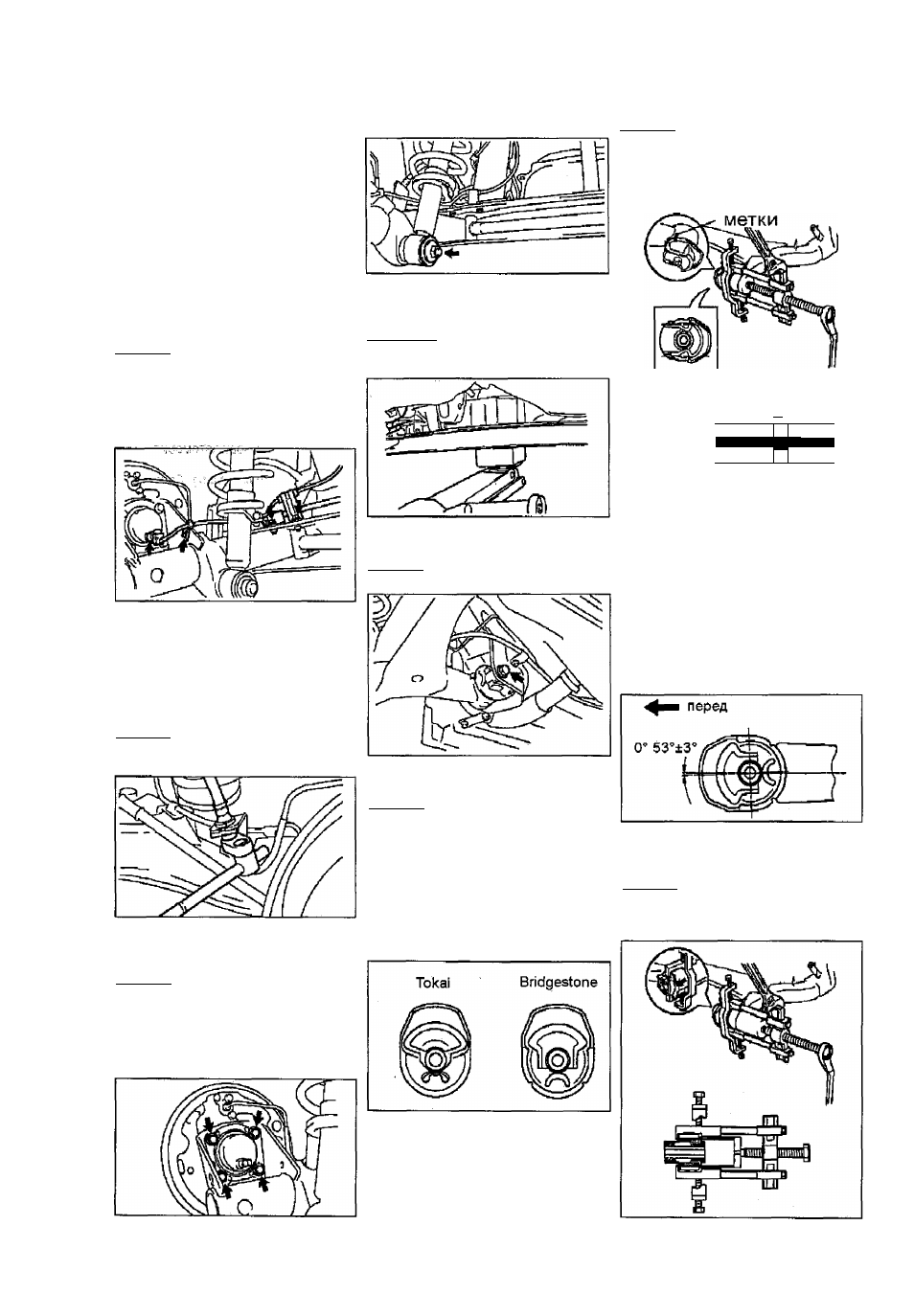

Задняя подвеска (модели 2WD)

179

Балка задней подвески

Снятие

1. Снимите заднее колесо.

2.

(Модели с задними дисковыми

тормозами)
Снимите суппорты тормозных механиз­
мов левого и правого колес и тормозные

диски (см, главу Тормозная система").

3. (Модели о задними барабанными
тормозами)
Снимите тормозной барабан (см. гла­
ву Тормозная система").
4. Отверните болты, снимите фикса­
торы и отсоедините датчики частоты

вращения левого и правого колес с
проводами и тросы стояночного тор­
моза от балки задней подвески.
Внимание:

- Убедитесь е отсутствии посто­
ронних частиц в датчике частоты

вращения.
- При отсоединении провода дат­

чика

частоты

вращения

будьте

осторожны, не^повредите провод.

8. Отверните две гайки с нижней сто­
роны стоек и отсоедините стойки от
балки задней подвески.

9. Снимите балку задней подвески,

а) Поддомкратьте балку задней
подвески.

Примечание:

используйте

деревян­

ный брусок в качестве проставки
между балкой и домкратом.

б) Отверните две
болты и шайбы.

гайки, снимите

Внимание:

зафиксируйте

вращая болт, снимите её.

гайку и,

барабанными

5. Снимите стабилизатор поперечной

устойчивости задней подвески (см.

соответствующий раздел).
6. (Модели с задними б¿

тормозами)

Используя специнструмент, отсоеди­
ните тормозные трубки. Снимите фик­

саторы.
Внимание: будьте осторожны, не по-
вредите

тормозную

трубку

или

шланг.

7. Отверните болты и снимите левую
и правую ступицы задней оси в сборе
с подшипниками и тормозные щиты.
Внимание:

- Убедитесь, что трос стояночно­
го тормоза не перекручен.

- Закрепите тормозной щит в сбо­

ре

при

помощи

проволоки.

Не

оставляйте его висеть на тросе
привода стояночного тормоза.

4. Используя специнструмент, снимите

сайлент-блок с балки задней подвески.
Внимание:

-

При снятии будьте осторожны,

не

сотрите

метки,

нанесенные

вами на балку задней подвески.
- Если метки повреждены, нанеси­
те их повторно.

О

1______ 1

о

Е

Г____ „

iHituiimiiiiiuii

j_ 1

ТПГ

5.

Установите новый сайлент-блок

балки задней подвески.

а)

(Сайлент-^лок

производства

Tokai rubber industrial)

Совместите выемки сайлент-блока с
метками, нанесенными на балку
задней подвески.
б) (При установке сайлент-блока

производства Bndgestone или при

замене балки задней подвески)

Сориентируйте новый сайлент-блок,
как показано на рисунке.

в)

Медленно опустите домкрат и

снимите балку задней подвески.

Внимание: при снятии балки задней
лодеесхи будьте осторожны, не по­
вредите датчик частоты вращения

и его лровод.

Замена сайлент-блока балки

задней подвески

1. Сайлент-блоки выпускаются двух

типов. Определите какой из показан­

ных на рисунке сайлент-блоков уста­
новлен на ваш автомобиль.

в) Используя специнструмент, уста­
новите сайлент-блок на балку зад­
ней подвески.

Внимание: при установке будьте ос­
торожны,

не

повредите

резиновую

часть сайлент-блока, показанную на

рисунке стрелкой.

2. (Сайлент-блок производства Tokai
rubber industrial)
Нанесите установочные метки на бал­
ку задней подвески по выемкам сай­

лент-блока.

3. Используя зубило и молоток, загни­
те сайлент-блок в двух точках.

12

^-
