рулевое управление
195

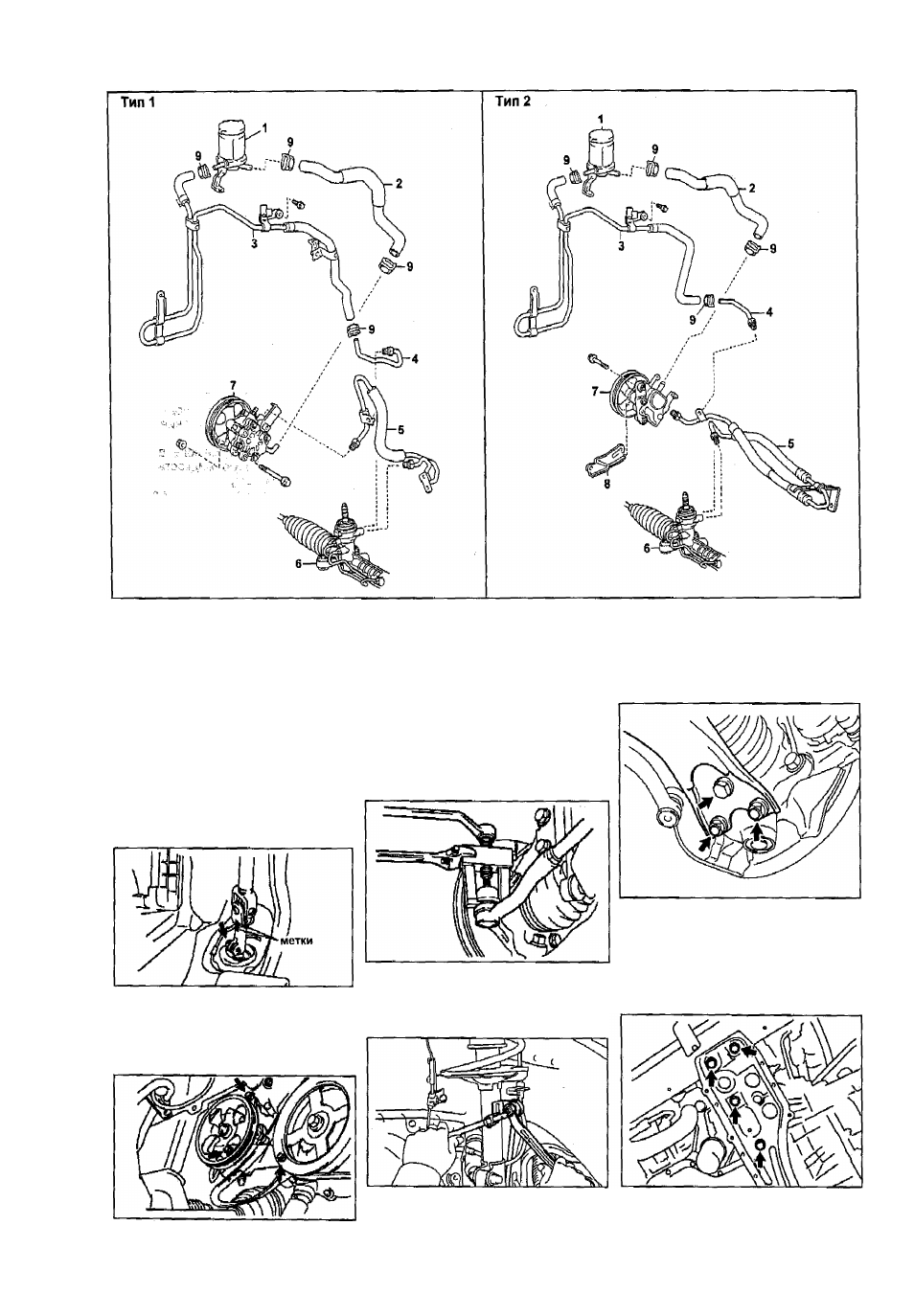

Снятие и установка насоса ГУР. 1 - бачок рабочей жидкости ГУР, 2 - шланг отвода, 3 - возвратный шланг, 4 - шту
цер возвратного шланга, 5 - нагнетательный трубопровод, 6 - рулевая рейка, 7 - насос ГУР, 8 - кронштейн, 9 - хо
мут.
Рулевой механизм
(модели с ЭУР)
Снятие
1. Установите передние колеса в по
ложение движения по прямой.
2. Снимите крышку отверстия под ру
левую колонку,
3. Снимите нижний универсальный
шарнир.
а) Нанесите установочные метки на
промежуточный вал и нижний уни
версальный шарнир.
4. Снимите передние колеса.
5. Снимите нижние кожухи защиты
двигателя.
6. Отсоедините рычаги поворотных
кулаков от наконечников рулевых тяг.
а) Снимите шплинты и отверните
гайки.
б) При помощи съемника отсоеди-'
ните наконечники рулевых тяг от по
воротных кулаков.
8. Отверните болт и две гайки и отсо
едините нижние рычаги от поворотных
кулаков.
б) Отверните болт и снимите ниж
ний универсальный шарнир.
в) Зафиксируйте рулевое колесо от
пррворота при помощи ремней
безопасности.
7, Отсоедините стойки стабилизатора
поперечной устойчивости,
а) Отверните гайку, как показано на
рисунке.
9. Снимите капот.
10. Вывесите двигатель.
11. Снимите продольную и попереч
ную балки в сборе.
а) Отверните два болта и отсоеди
ните переднюю опору силового аг
регата.
6) Отсоедините стойки стабилизато
ра поперечной устойчивости.
б) Отверните два болта и отсоеди
ните продольную балку.
13*
