168
Подвеска
7. Покачайте автомобиль вверх и вниз,
чтобы стабилизировать подвеску.
8. Проверьте развал. Если развал со
ответствует номинальному значению,
проверьте схождение.
9. Если развал отличается от номи
нального, поддомкратьте автомобиль,
снимите переднее колесо, отсоедините
тормозной шланг и провод датчика
частоты вращения от стойки и произ
ведите процедуру, описанную ниже.

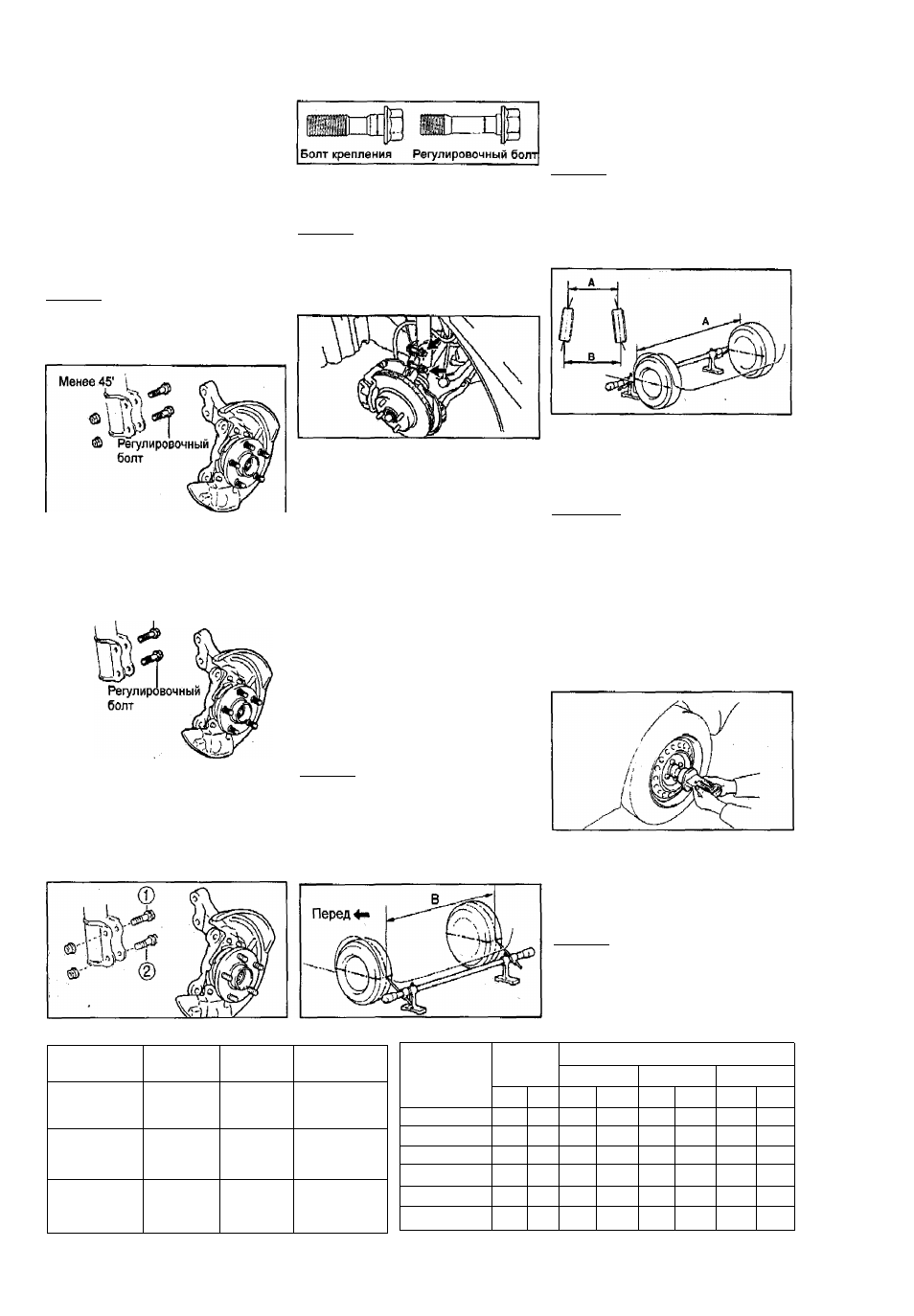

а) Отверните две гайки с нижней сто
роны стойки и снимите два болта.
Внимание:
- В случае, когда развал отличает
ся от номинального на величину
менее 45\ верхний болт крепления
можно не заменять.
- В случае, когда развал отличает
ся от заданного на величину более
45', регулировочный болт меньше
го
диаметра
устанавливается
с
нижней стороны.
Более 45' Регулировочный болт
10. Затяните две гайки с нижней сто
роны стойки.
Момент затяжки........................153 Н-м
Внимание:
-
Очистите
нижний
кронштейн
крепления стойки от загрязнений.
- При повторном использовании гаек
перед затяжкой нанесите моторное
масло на их резьбу и резьбу болтов.
б) С помощью таблицы, подберите
регулировочные болты и произведи
те регулировку.
Величина регулировки = номинальное
значение развала - величина развала
после регулировки при помощи бол
тов крепления.
5. Перекатите автомобиль вперед так,
чтобы метки с задней стороны колес
оказались впереди на высоте измери
теля.
Внимание: если при перекатывании
автомобиля колеса повернулись бо
лее чем на 180'’ и метки оказались
ниже уровня измерителя, повторите
процедуру сначала.
6. Измерьте расстояние "А" между мет
ками правого и левого колес спереди.
11. Установите переднее колесо.
Момент затяжки........................103 Н-м
12. Опустите автомобиль. Покачайте
автомобиль вверх и вниз, чтобы ста
билизировать подвеску.
13. Проверьте развал,
14. Проверьте схождение.
15. Проверьте боковое скольжение.
Проверка и регулировка
углов установки задних
колес
Проверка схождения
1. Покачайте автомобиль вверх и вниз,
чтобы стабилизировать подвеску.
2. Прокатите автомобиль вперед при
мерно на 5 метров по горизонтальной
поверхности при положении передних
колес, соответствующем прямолиней
ному направлению движения.
Внимание:
убедитесь,
что
длины
плои
4
адки
хватит
для
проведения
проверки.
3. Пометьте середину протектора с
задней стороны задних колес.
4. Измерьте расстояние "В" между
метками на левой и правой шинах
задних колес.
7. Вычислите схождение.
Схождение = В-А
Номинальное значение:
модели 2\Мй.................... .2 ±2,5 мм
модели 4И/0........................2±2мм
Примечание: (модели 2\/\/0) схожде
ние задних колес не регулируется.
Вели величина схождения отлича
ется от указанной, проверьте де
тали подвески и замените неис
правные.
Проверка развала
1. Снимите декоративный колпак.
2. Установите прибор для измерения
развала продольного и поперечного
наклона оси поворота, спецприспо-
собление и переходник.
3. Проверьте развал задних колес.
Номинальное значение:
модели 2)А/0......... ......... -Г30'±30’
модели 4И/0................... - 0"45' ± 45’
Разница развала правого
и левого колес.......................менее 30'
Внимание:
проверка
производится
при ненагруженном автомобиле.
4. Снимите прибор для измерения
развала продольного и поперечного
наклона оси поворота, спецприспо-
собление и переходник.
Таблица. Регулировочные болты.
Таблица. Регулировка развала передних колес.
Диаметр
болта, мм
Угол
Тип болта
90105-15004
13,9
±15'
метка^^)
90105-15005
13,3
±30'
метки^^)
90105-15006
12,4
±45'
метки-^^)
Болт
Болт
Регулировочный болт
Угол
крепления90105-1500490105-1500590105-15006
1
2
1
2
1
2
1
2
0' - 15'
•
•
15’ ^ 30'
•
.
•
30' - 45’
•
•
45' -1^00'
•
•
1“00' - ^15'
•
•
Г15' -1'’30'
•
•
