Приводные валы 161

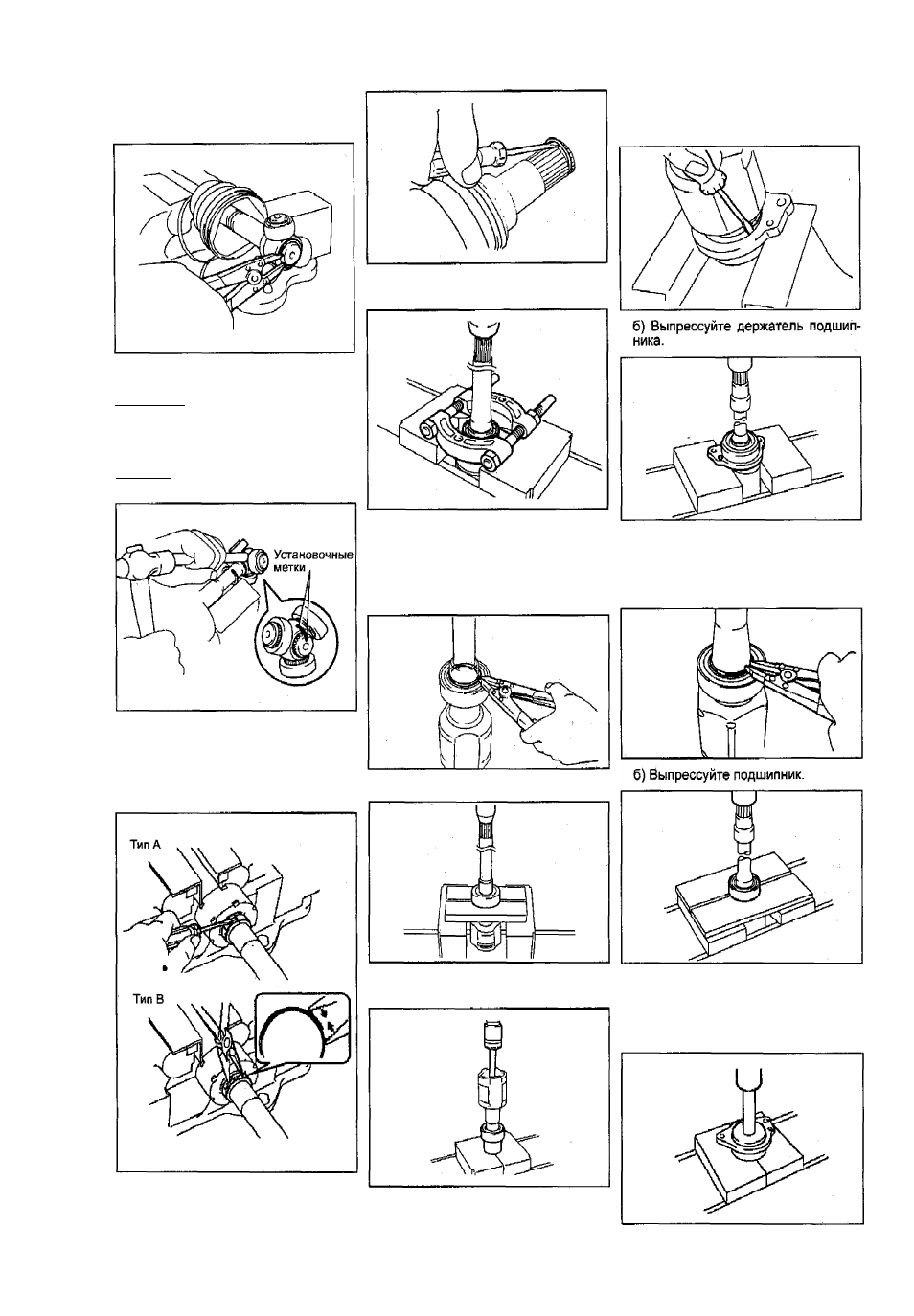

4, Снимите Тройной шарнир,
а) Используя специнструмент, сни­
мите стопорное кольцо.
Замена подшипника (2ZZ•GЩ
1. Снимите держатель подшипника,
а) Снимите стопорное кольцо.
8, Используя специнструмент и пресс,
снимите пыльник внутреннего шарнира.
б) Нанесите установочные метки на
приводной вал и тройной шарнир.
Примечание: не наносите устано­
вочные метки острым предметом.
в) Используя медный стержень и
молоток, снимите тройной шарнир с
приводного вала.
Внимание: не уроните шарнир при
снятии.
9. (Модели 2)МО) Снимите крышку
пыльника приводного вала.
Замена подшипника
(4У70, правый вал)
1. Снимите стопорное кольцо.
в) С помощью спецприспособления
и пресса снимите пыльник внутрен­
него шарнира.
2. Снимите подшипник,
а) Снимите стопорное кольцо.
г) Снимите чехол внутреннего шар­
нира.
5. Снимите демпфер.
а) Используя специнструмент, сни­
мите хомут демпфера.
б) Снимите демпфер. 2. Снимите подшипник.
3. Используя подходящую оправку, ус­
тановите новый подшипник.
в) Снимите стопорное кольцо с дер­
жателя подшипника с помощью
спецприспособления.
3. Используя подходящую оправку, за­
прессуйте новый подшипник.
6. Снимите чехол наружного шарнира.
7. С помощью отвертки снимите сто- 4. Установите стопорное кольцо,
порное кольцо. 5. Запрессуйте новый пыльник.
11-600
