216
Тормозная система
4. Снимите две возвратные пружины и
распорную пластину колодок.
Примечание: устанавливайте пружи
ны, как показано на рисунке.
Левая сторона
Правая сторона
5. Снимите регулятор,
а) Снимите пружину.
б) Снимите регулятор.
6. Снимите держатель, пружину дер
жателя и переднюю колодку.
Вперед
Вперед

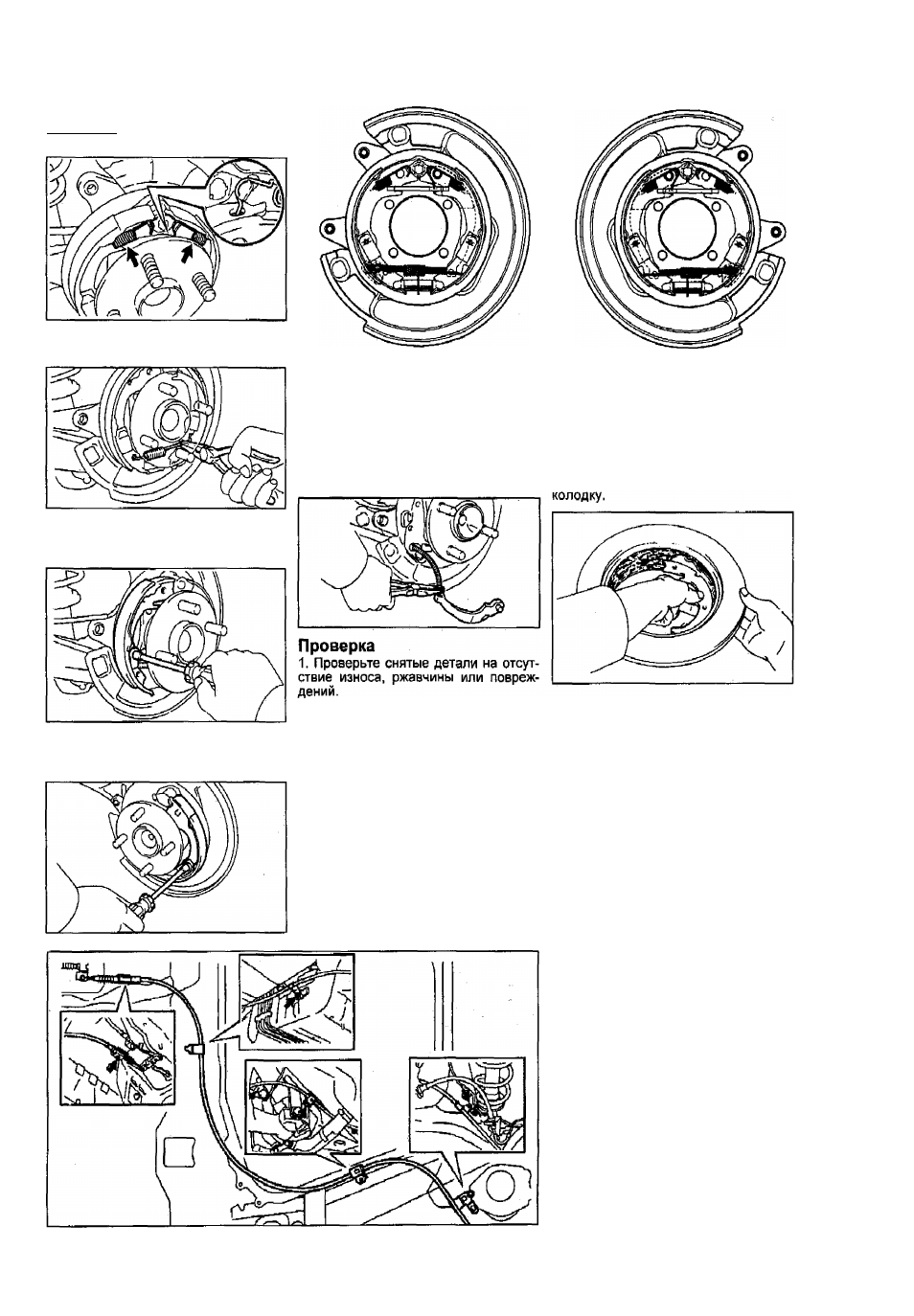

Расположение элементов стояночного тормоэа.
б) Отсоедините заднюю тормозную
колодку от рычага стояночного тор
моза и снимите колодку.
8. Отсоедините трос стояночного тор
моза и снимите рычаг.
4. Проверьте прилегание колодки к
барабану тормозного диска. При не
полном контакте между накладкой
тормозной колодки и барабаном
подточите накладку или замените
7. Снимите заднюю тормозную колодку,
а) Снимите держатель и пружину
держателя.
2. Измерьте внутренний диаметр тор
мозного диска.
Номинальный диаметр............. 173,0 мм
Максимальный диаметр............174,0 мм
Если диск имеет глубокие риски или
изношен, то он может быть проточен
до максимального внутреннего диа
метра.
3. Измерьте толщину накладок тор
мозных колодок.
Номинальная толщина....................... 3.5 мм
Минимальная толщина.......................1,0 мм
Если толщина накладки меньше ми
нимальной или накладка неравномер
но изношена, замените тормозные ко
лодки.
Рычаг и тросы привода
стояночного тормоза
Снятие и установка
1. При снятии и установке рычага и
тросов стояночного тормоза руково
дствуйтесь соответствующим сбороч
ным рисунком.
2. Проверьте снятые детали на отсут
ствие износа, ржавчины или повреж
дений.
3. При установке тросов стояночного
тормоза, разместите фиксаторы, как
показано на рисунке "Фиксаторы троса
стояночного тормоза".
Расположение троса №3
Стояночного тормоза (2WD).
