Система безопасности (SRS)

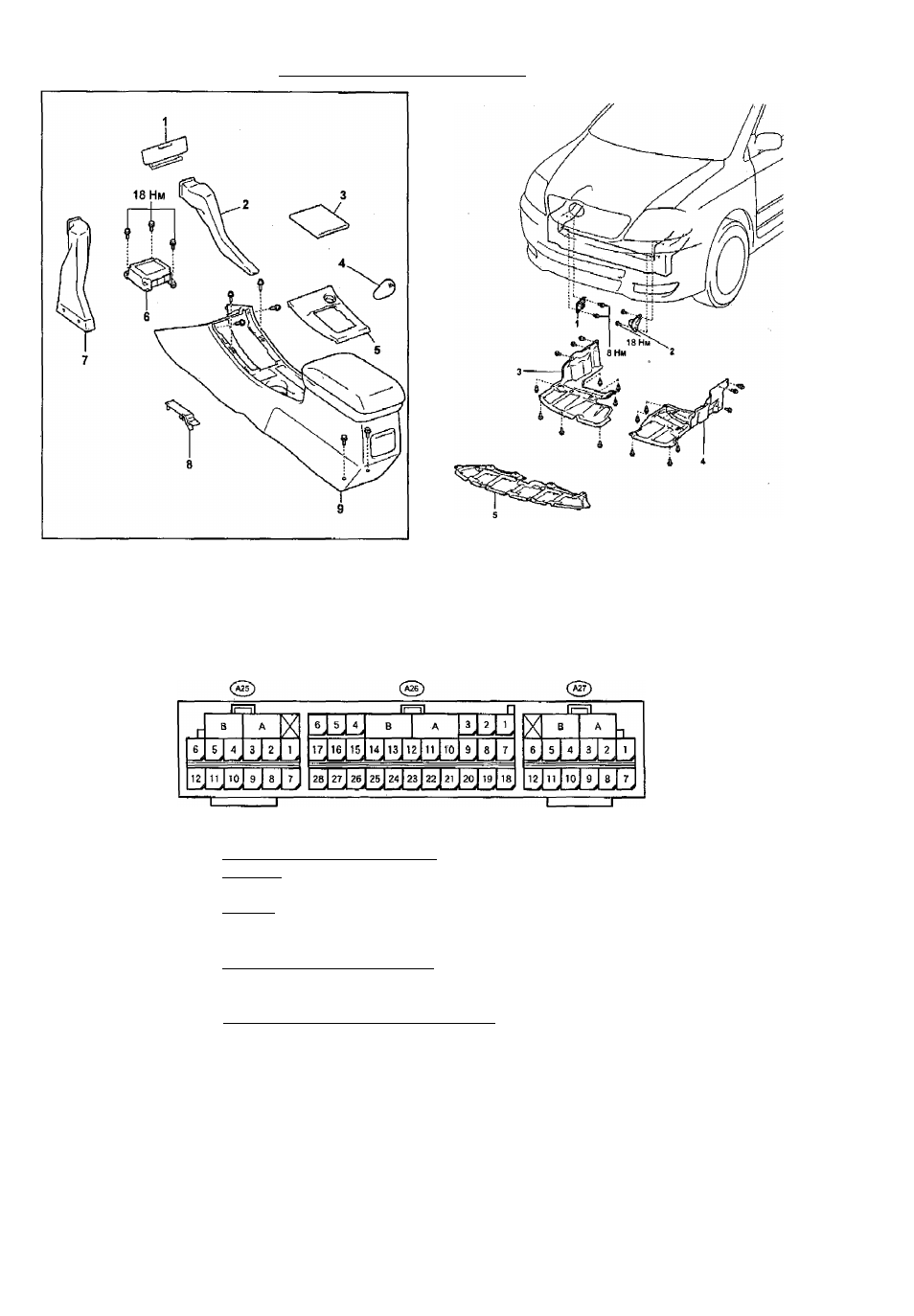

Снятие и установка блока управления SRS. 1 - пепель
ница, 2 - задний воздуховод №2, 3 - коврик ящика цен
тральной консоли, 4 - ручка рычага выбора передач
(МКПП), 5 - накладка центральной консоли, 6 - блок
управления SRS, 7 - задний воздуховод №1, 8 - за
глушка отверстия рычага стояночного тормоза, 9 - ве
щевой ящик центральной консоли.
Таблица. Назначение выводов разъемов блока управления SRS.
Снятие и установка передних боковых датчиков SRS.
1 - правый передний датчик SRS, 2 - левый передний
датчик SRS, 3 - правый кожух защиты двигателя,
4 - левый кохсух защиты двигателя, 5 • центральный
кожух защиты двигателя.
Вывод
Обозначение
Цепь вывода
Контроль подсоединения разъема
В
Контроль подсоединения разъема
А26-3
LA
Индикатор SRS
А26-5
IG2
Питание (предохранитель IGN)
А26-9
SR+
Правый передний датчик SRS
А26-10
Р+
Электровоспламенитель подушки пассажира
А26-11
Р-
Электровоспламенитель подушки пассажира
А26-12
S1L
Диагностика
А26-13
Элекгровоспламенитель подушки водителя
А26-14
0
+
Элекгровоспламенитель подушки водителя
А26-15
SL+
Левый передний датчик SRS
А26-19
Тс
Диагностика
А26-20
SR-
Правый передний датчик SRS
А26-23
GSW2
Блок управления двигателем
А26-26
SL-
Левый передний датчик SRS
А26-27
Е1
масса
А26-28
Е2
масса
А25-1
PL-
Эл ектровоспламенитель преднатяжителя
левого ремня
А25-2
PL+
Элекгровоспламенитель преднатяжителя
левого ремня
