228
Системы ABS, ВА и EBD
Диагностика датчиков
частоты вращения и
датчика замедления
1. Убедитесь, что напряжение аккуму
ляторной батареи {при выключенном
зажигании) соответствует номиналь
ному значению.
Номинальное
напряжение..................... . 1 0 - 1 4 В
2. Проверьте индикатор ABS.
а) Включите зажигание.
б) Убедитесь, что индикатор загора
ется на три секунды. Если индика
тор не загорается, проверьте предо
хранитель, лампу индикатора и жгут
проводов.
3. Выключите зажигание.
4. Закоротите выводы "Ts" - "CG"
разъема DLC3.
5. Включите зажигание.

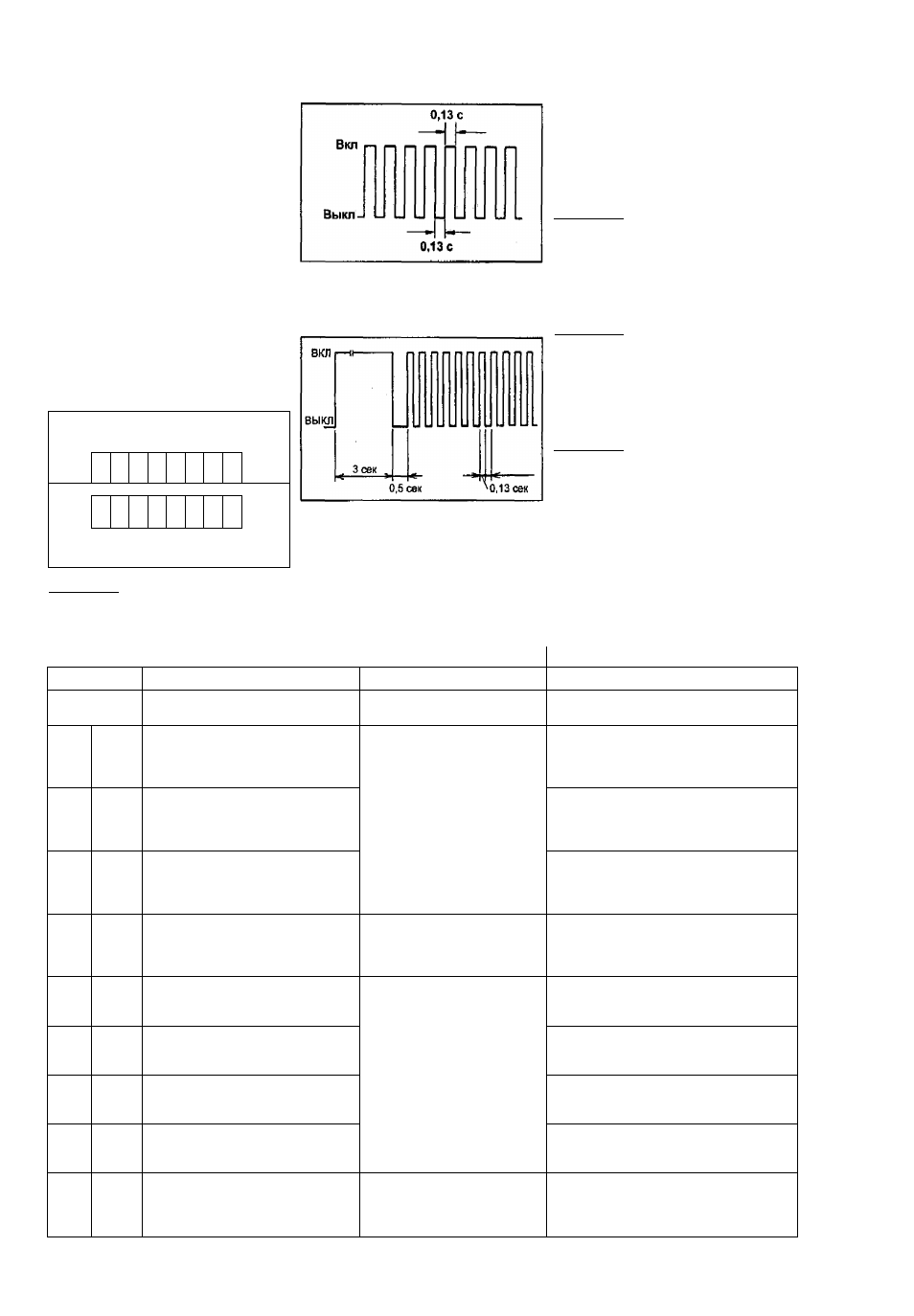

6. Если система ABS в норме, то ми
гания индикатора будут соответство
вать указанным на рисунке.
TS тс
16 15 14 13 12 11 10 9
/ \
(
g
6 7 6 5 4 3 2 1
п )
Примечание: убедитесь, что устано
вился тестовый режим работы сис
темы (индикатор АВЗ должен ми
гать с интервалом 0,26 с).
7. Проверьте датчик давления в глав
ном тормозном цилиндре.
Установите автомобиль в стационар
ное состояние, отпустите педаль тор
моза не менеё чем на 1 секунду, затем
нажмите на педаль тормоза с усилием
не менее 98 Н на время не менее 1
секунды. Индикатор системы ABS
должен загореться.
8. Проверьте датчики частоты враще
ния.
а) Проедьте на автомобиле прямо
линейно вперед со скоростью не
менее 45 км/час несколько секунд и
убедитесь, что индикатор "ABS" по
гас.
Примечание: коды могут не , выво
диться если колеса автомобиля про
скальзывали или рулевое колесо от
клонялось от положения прямоли
нейного движения.
б) Остановите автомобиль.
в) Закоротите выводы "Тс" - "CG"
разъема DLC3.
Примечание: не снимайте перемычку
между выводами "T$"u '"CG".
6) Определите код неисправности
по количеству вспышек индикатора
ABS (см. соответствующую таблицу
"Коды неисправностей датчиков
частоты вращения и датчика замед
ления").
V
Примечание:
: ь*- а
- При нормальной работе индика
тор мигает с яэстшо0^2_раза в
секунду.
О”
- Если имеются два или более кода
неисправности, то сначала будет
выводиться наименьший.
г) Выключите зажигание и снимите
перемычки с выводов "Тс", "Ts" и
"CG" разъема DLC3.
9. Замените или отремонтируйте не
исправные элементы системы.
10. Разъедините выводы "Тс", "Ts" и
"CG" разъема DLC3.
Таблица. Коды неисправностей датчиков частоты вращения и замедления i
система ABS).
Код
Неисправность
Условия неисправности
Причина неисправностй
-
Все датчики частоты вращения и
их роторы работают нормально
-
71
С1271
Низкий уровень сигнала от
датчика частоты вращения
переднего правого колеса
Автомобиль движется пря
молинейно вперед, со ско
ростью 0 - 1 0 км/час
- Датчик частоты вращения переднего
правого колеса
- Провод датчика
- Установка датчика
72
С1272
Низкий уровень сигнала от
датчика частоты вращения
переднего левого колеса
- Датчик частоты вращения переднего
левого колеса
- Провод датчика
- Установка датчика
73
С1273
Низкий уровень сигнала от
датчика частоты вращения
заднего правого колеса
- Датчик частоты вращения заднего
правого колеса
- Провод датчика
■ Установка датчика
74
С1274
Низкий уровень сигнала от
датчика частоты вращения
заднего левого колеса
- Датчик частоты вращения заднего
левого колеса
- Провод датчика
- Установка датчика
75
С1275
Неправильное изменение сигна
ла от датчика частоты вращения
переднего правого колеса
Автомобиль движется со
скоростью 45 км/час, более
1 секунды
- Ротор датчика частоты вращения
переднего правого колеса
76
С1276 Неправильное изменение сигна
ла от датчика частоты вращения
переднего левого колеса
- Ротор датчика частоты вращения
переднего левого колеса
77
С1277 Неправильное изменение сигна
ла отдатчика частоты вращения
заднего правого колеса
- Ротор датчика частоты вращения
заднего правого колеса
78
С1278
Неправильное изменение сигнала
отдатчика частоты вращения
заднего левого колеса
- Ротор датчика частоты вращения
заднего левого колеса
79
С1279 Неисправность датчика
замедления
Автомобиль останавливает
ся на ровном месте. Время
остановки - не менее одной
секунды
- Неисправность датчика или его
установки
- Проводка датчика
