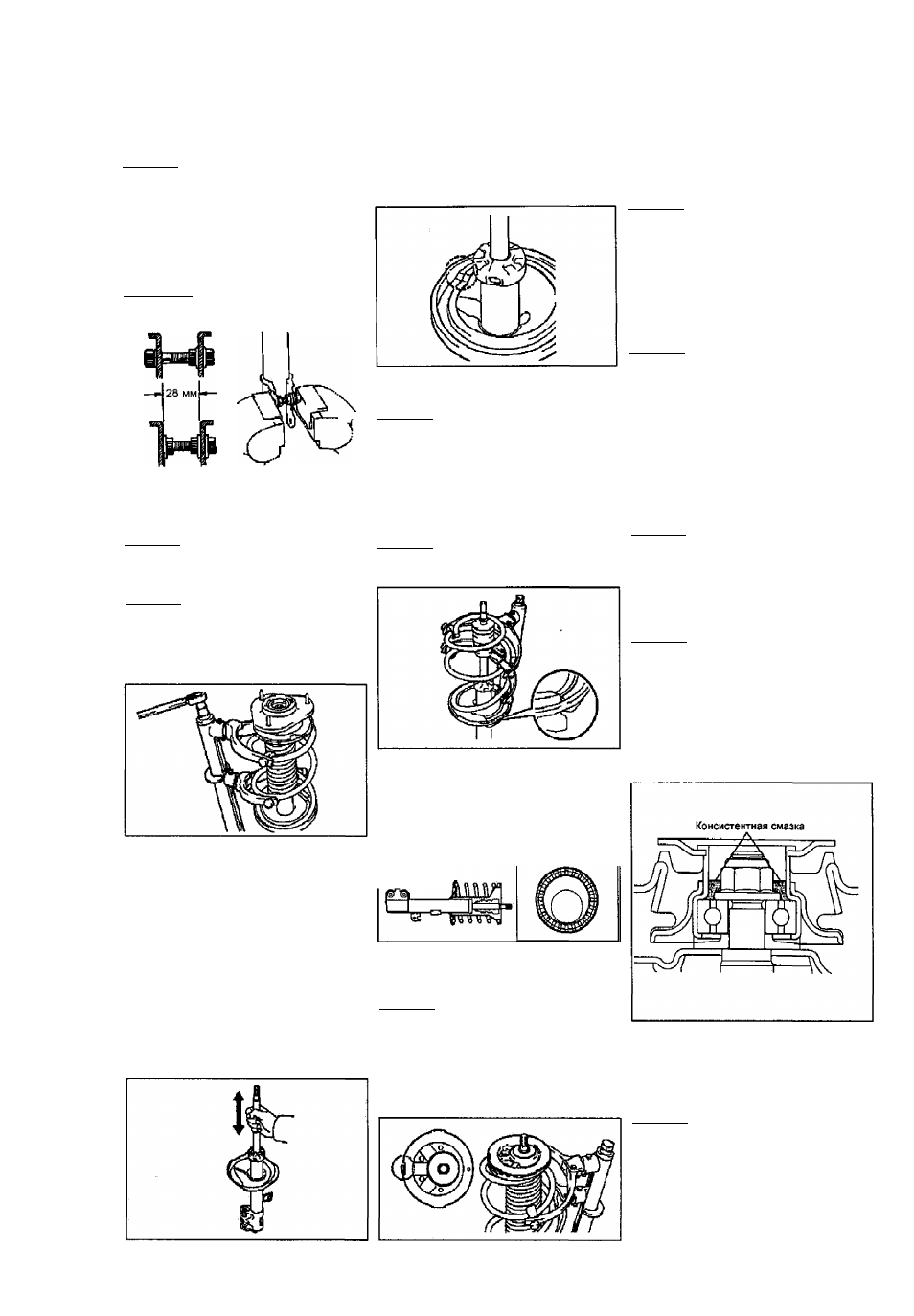

Передняя подвеска
171
д)
Опустите домкрат. Снимите два
болта с нижней стороны стойки и
стойку передней подвески в сборе.
Внимание: будьте осторожны, не по
вредите датчик частоты вращения
переднего колеса.
Разборка
1. Установите болт и две гайки на
кронштейн в нижней части стойки, как
показано на рисунке, и закрепите ее в
тисках.
Паимечание:
используйте
накладки
из мягкого металла на губки тисков.
2. Снимите пружину.
а) Установите специнструмент для
сжатия пружины.
Внимание: не закрепляйте специнст
румент за верхний и нижний витки
пружины.
б) Сожмите пружину.
Внимание:
-
Не используйте пневматический
инструмент для данной операции.
- Для сжатия пружины можно при
менять
гидравлический
инстру
мент.
Сборка
1. Установите ограничитель хода сжа
тия пружины.
2. Установите нижний виброизолятор
на стойку, совместив паз виброизоля
тора с пазом нижнего седла стойки.
3. Используя специнструмент, сожми
те пружину.
Внимание:
-
Не используйте пневматический
инструмент для данной операции,
- Для сжатия пружины можно при
менять
гидравлический
инстру
мент.
4. Установите пружину на стойку, со
вместив паз нижнего седла стойки с
нижним концом лружины.
Внимание: виток данного конца пру
жины должен быть меньшего диа
метра.
5, Установите верхний виброизолятор,
сориентировав его выстулом к внеш
ней стороне автомобиля.
в) Отверните контргайку, располо
женную в центре верхней опоры
стойки.
г) Снимите верхнюю опору стойки,
пыльник, верхнее седло пружины,
верхний виброизолятор, пружину,
ограничитель хода сжатия пружины
и нижний виброизолятор.
Проверка амортизатора
Вытягивая и утапливая шток аморти
затора. проверьте, чтобы его ход был
плавным и отсутствовали постороннее
сопротивление или шум.
При неисправности замените аморти
затор.
Внешняя сторона
автомобиля
♦
Внешняя сторона
автомобиля
♦
7. Установите новый пыльник и верх
нюю опору стойки.
8. Установите и временно затяните
новую контргайку в центре верхней
опоры стойки.
9. Снимите специнструмент с пружины.
Внимание:
при
снятии
убедитесь,
что выемка верхнего седла пружины
и выступ виброизолятора совмеще
ны и сориентированы к внешней
стороне автомобиля.
Установка
1.
Подсоедините стойку передней
подвески к поворотному кулаку и уста
новите два болта.
Внимание: в случае повторного ис
пользования болтов и гаек нанесите
на их резьбу моторное масло.
2. Поднимая нижний рычаг домкратом,
подсоедините верхнюю опору стойки к
кузову автомобиля.
3. Затяните три гайки крепления стой
ки к кузову.
Момент затяжки.........................39 Н м
4. Затяните две гайки крепления стой
ки к поворотному кулаку.
Момент затяжки............. .......... 753 Н м
Внимание: в случае повторного ис
пользования болтов и гаек нанесите
на их резьбу моторное масло.
5. Подсоедините тормозной шланг и
провод датчика частоты вращения к
стойке. Затяните болт.
Момент затяжки........... ............. 19 Н-м
Внимание:
убедитесь,
что
провод
датчика частоты вращения не пере
кручен.
6. Окончательно затяните контргайку,
расположенную в центре верхней
опоры стойки.
Момент затяжки.........................47 Н-м
7. Нанесите консистентную смазку в
места, показанные на рисунке. Уста
новите заглушку.
6. Установите верхнее седло пружины,
сориентировав его выемкой к внешней
стороне автомобиля.
Внимание:
-
Совместите
выемку
верхнего
седла пружины с выступом верхне
го виброизолятора.
- Перед установкой верхнего седла
лружины
убедитесь,
что
шток
амортизатора
сориентирован
правильно.
8. Подсоедините стойку стабилиза
тора поперечной устойчивости к
стойке передней подвески и затяни^
те гайку.
Момент затяжки......................... 74 Н м
Внимание: если ось шарового шарни
ра проворачивается вместе с гайкой,
придерживайте ее с помощью тор
цевого ключа.
9. Установите переднее колесо.
Момент затяжки..... ................. ....... 103 Н м
10. Проверьте и при необходимости
отрегулируйте углы установки передт
них колес.
