51

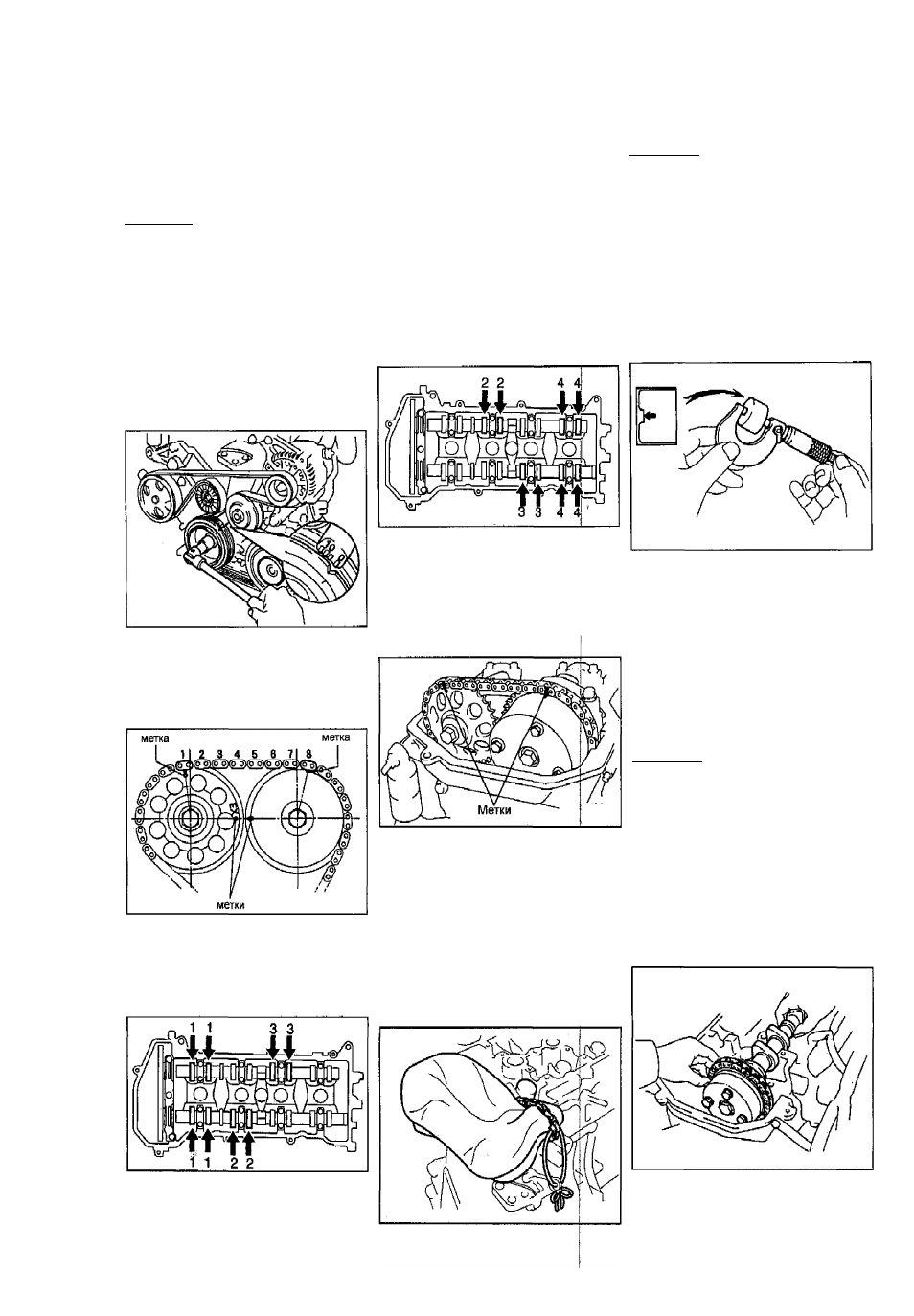

Двигатель 121-РЕ. Механическая часть

Проверка и регулировка

зазоров в приводе

клапанов

примечание: проверка и регулировка
зазоров в приводе клапанов прово­

дятся на холодном двигателе.

1. Снимите крышку N^2 головки блока

цилиндров.
2. Снимите катушки зажигания.
3. Снимите крышку головки блока ци­
линдров с прокладкой.
4. Снимите правую нижнюю защиту дви­

гателя.
5. Установите поршень первого ци­
линдра в ВМТ такта сжатия.

а) Поверните шкив коленчатого вала

и совместите его риску с меткой "О"
на крышке цепи привода ГРМ.

б) Убедитесь, что метка на звездоч­

ке распределительного вала и метка
на звездочке системы \Л/Т находят­
ся на одной линии по крышке цепи
привода ГРМ, как показано на ри­
сунке.

- Запишите значения величи|}|ы за­
зора, выходящего за указанные

пределы. Эти значения буд^ ис­
пользованы позже для подбора не­
обходимой величины толкателя.

Номинальный зазор в приводе клапа^

нов (на холодном двигателе):

впускных..... .................0,15 - 0,25 мм
выпускных
.................... 0,25 - 0,35 мм
б) Поверните коленчатый вал на
один оборот (360'’) И совместите
метки, как показано в пункте 2.1=
в) Проверьте зазоры в приводе кла­
панов, показанных на рисунке, по­
вторив процедуру шага (а).

Если метки не совмещены, провер­
ните коленчатый вал на один оборот
и вновь совместите метки.

6. Измерьте зазор в приводе клапанов,

а) Измерьте зазор только тех клапа­

нов, которые показанны на рисунке.

- Щупом измерьте зазор между
толкателем и затылком кулачка
распределительного вала.

4*

Примечание:

- Будьте внимательны, не уроните

что-нибудь

во

внутреннюю

по­

лость крышки цепи привода ГРМ.

- Не позволяйте цепи контактиро­
вать с водой и грязью.
е) Снимите толкатели клапанов.

ж) Определите размер нового тол­

кателя по формуле.

- Микрометром определите толщи­
ну заменяемого толкателя.
- Вычислите толщину нового тол­

кателя так, чтобы зазор в приводе
клапанов был в пределах реко­
мендуемого.

7. При необходимости отрегулируйте
зазоры в приводе клапанов. |

а) Установите поршень первого ци­

линдра в ВМТ такта сжатия (см.

пункт 2).

б) Нанесите метки на цепь п^^ивода

ГРМ и звездочку распределительно­
го вала.

в) Отверните две гайки и снимите
натяжитель цепи (см. раздел "Цепь
привода ГРМ").
г) Снимите два распределительных
вала со звездочками в сборе.

- Отверните 19 болтов и снимите

9 крышек подшипников растреде-

лительного вала (см. раздел "Цепь

привода ГРМ").

I

- Снимите два распределительных

вала со звездочками в сбор^

д) Привяжите цепь привода ГРМ, как

показано на рисунке.

Для впускных

клапанов.............. N = Т + (А - 0,20) мм

Для выпускных

клапанов.............. N -Т

ф

(А - 0,30) мм

N - толщина нового толкателя,

Т - толщина снятого (отработав­

шего) толкателя,

А - измеренный зазор в данном кла­

пане.

Номинальный зазор в приводе клапа­
нов (на холодном двигателе):

впускных.................... 0,15- 0,25 мм
выпускных
.................. 0,25 - 0,35 мм

Примечание:

толкатели

выпускают­

ся 35 размеров с шагом 0,02 мм,
толщиной от 5,06 мм до 5,74 мм.

з) Установите толкатели клапанов

(см. раздел "Двигатель - общие про­
цедуры ремонта").
и) Поверните шкив коленчатого вала
и совместите его риску с меткой "0"

на крышке цепи привода ГРМ.

к) Удерживая цепь, установите рас­
пределительный вал впускных кла­
панов со звездочкой системы УУТ в
сборе.
л) Совместите метки на цепи и звез­

дочке системы \Л/Т.

м) Установите два распределитель­
ных вала и звездочки в сборе (см.
раздел "Головка блока цилиндров").
