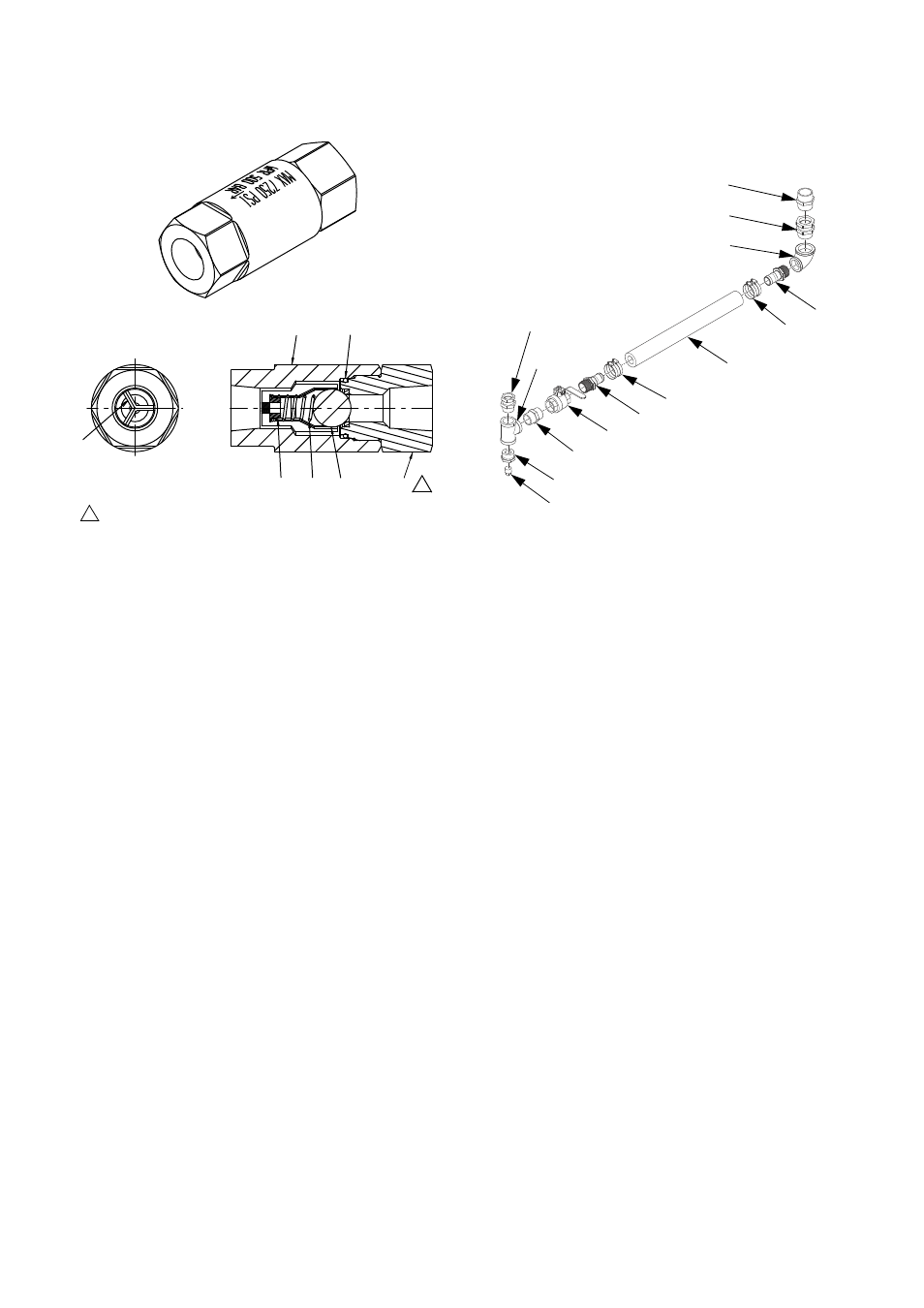

Спецификация деталей
56
332596C
Обратный клапан (16T481)
--- Не для продажи.
Комплект гибкого соединения подачи
жидкости (262820)
Справ.
№
Арт.
Описание
Кол-
во
1201
---
ГАЙКА, седло
1
1202
102595 КОЛЬЦО, уплотнительное
1
1203
100279 ШАР, металлический
1
1204
108361 ПРУЖИНА, компрессионная
1
1205
---
КОРПУС, обратный клапан
1
1206
181492 НАПРАВЛЯЮЩАЯ, шар
3
1207
181535 ФИКСАТОР, пружинный
1
1205
1201
1207 1204 1203
1202
1206
1
Затяните с усилием 102–108 Н•м (75–80 футофунтов).
1
Справ.
№
Арт.
Описание
Кол-
во
1401
120291
ТРУБА, колено, внутренняя резьба
1
1402
125995
ФИТИНГ, шланг, зазубренный,
1-1/2 npt
2
1403
126320
ШЛАНГ, внутр. диам. 1-1/2, 1,4 МПа,
0,9 м
1
1404
126889
ЗАЖИМ, шланг
2
1405
121440
КЛАПАН, шаровой, 1-1/2 npt
1
1406
121441
ФИТИНГ, ниппель, шестигранный;
1-1/2 npt
1
1407
121443
ФИТИНГ, тройник, 1-1/2 npt
1
1408
101496
ВТУЛКА, трубная
1
1409
104663
ЗАГЛУШКА, трубная
1
1410
121445
ВЕРТЛЮГ, редукторный;
1-1/2 x 1-1/4
1
1411
121436
ФИТИНГ, вертлюг, охватываемый;
2 дюйма
1
1412
121435
ФИТИНГ, ниппель, шестигранный;
2 дюйма
1
1406
1405
1402
1404
1403
1404
1402
1401
1411
1412
1410
1408
1409
1407
