Ремонт
332596C 21
Блок насоса (модуль системы)
Перед техническим обслуживанием блока насоса
необходимо снять либо узел насоса целиком, либо
поршневой насос и пневматический двигатель по
отдельности.
Извлечение блока насоса
1. Выполните инструкции раздела Процедура снятия
давления, стр. 7.
2. Закройте шаровой клапан на впускном отверстии
дозирующего насоса.
3. Отсоедините впускную линию жидкости от
поршневого насоса. Оставьте линию подачи
соединенной с баком.
4. Отсоедините пневматический двигатель.
a. Отключите кабель датчика, линию подачи
воздуха и провод заземления от
пневматического двигателя.
b. Извлеките крепежные винты (5) и шайбы (4),
крепящие пневматический двигатель (2 или 3)
к монтажному кронштейну. См. РИС . 7, стр. 22.
5. Извлеките блок насоса с помощью подъемного
кольца на пневматическом двигателе.
6. Сведения о техническом обслуживании или
ремонте поршневого насоса см. в инструкции
311762 по эксплуатации поршневого насоса Xtreme.
Сведения о техническом обслуживании или
ремонте пневматического двигателя см. в
инструкции 311238 по эксплуатации
пневматического двигателя NXT.
7. Установите блок насоса на место, выполнив
описанные выше действия в обратном порядке.
Извлечение поршневого насоса
Данная процедура выполняется только для извлечения
поршневого насоса; пневматический двигатель остается
на своем месте.
1. Выполните инструкции раздела Процедура снятия
давления, стр. 7.
2. Закройте шаровой клапан на выходном отверстии
бака.
3. Отсоедините впускную линию жидкости от
поршневого насоса. Оставьте линию подачи
соединенной с баком.

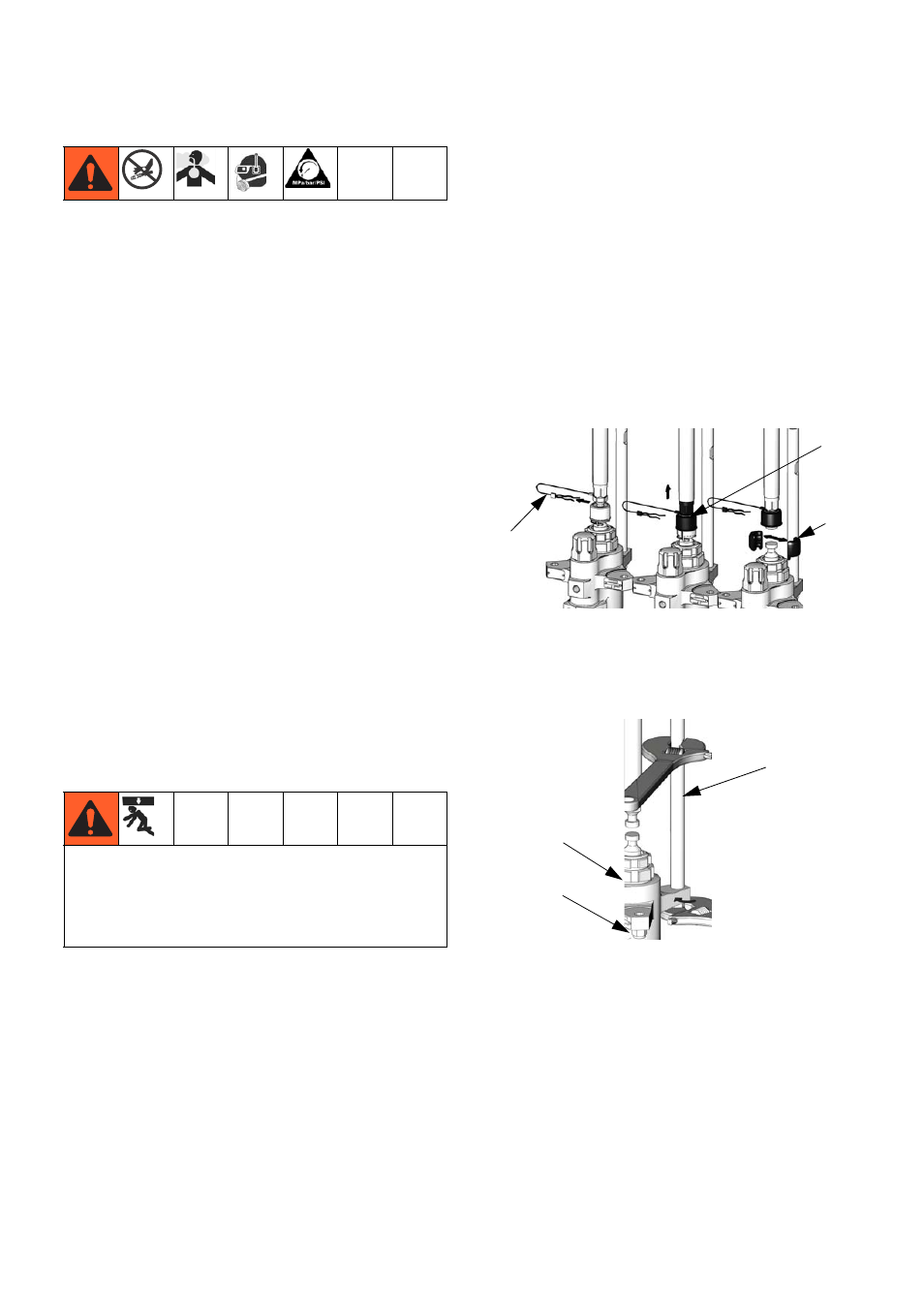

4. Снимите зажим (2b) и поднимите крышку муфты (2c)
наверх, чтобы снять муфту (2a).
5. С помощью гаечного ключа удерживайте плоские
поверхности тяговой штанги, чтобы предотвратить
их поворачивание. Отвинтите гайки (2e) от тяговых
штанг (2d) и осторожно извлеките поршневой
насос (2f ).
6. Сведения о техническом обслуживании или
ремонте поршневого насоса см. в инструкции
311762 по эксплуатации поршневого насоса Xtreme.
7. Установите поршневой насос на место, выполнив
описанные выше действия в обратном порядке.
Во избежание серьезных травм от падения объектов,
что может быть вызвано поломкой подъемного
кольца, не поднимайте блок насоса с помощью
кольца, если общая масса блока превышает 250 кг
(550 фунтов).
ti8264a
2a
2c
2b
ti8301a
2d
2e
2f
