Компоновочные узлы базовой системы (262878), Компоновочные узлы базовой системы, 262878) модуль системы управления подачей – Инструкция по эксплуатации Graco XM PFP_repair
Страница 43: Воздуха (255761)
Спецификация деталей
332596C
43

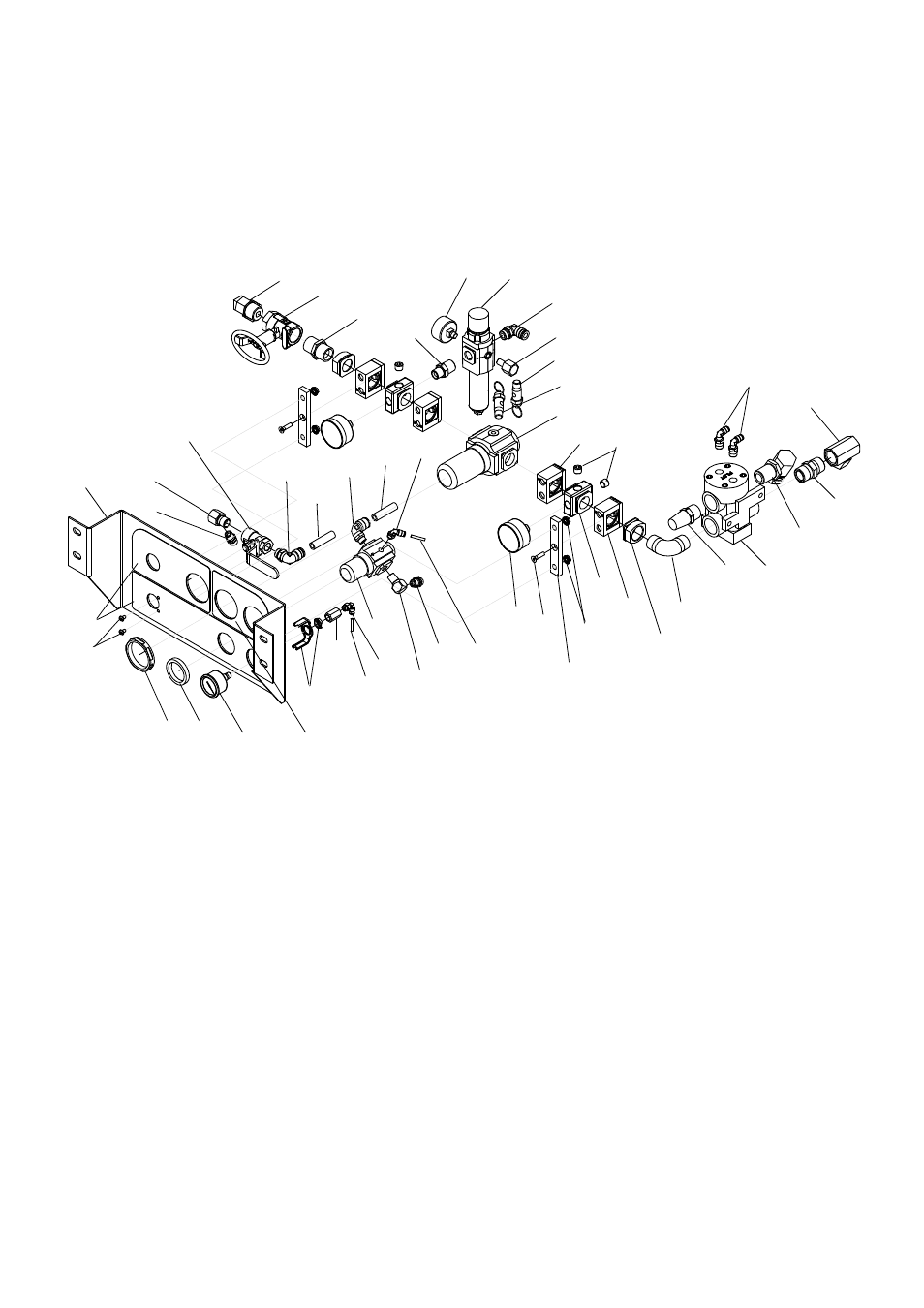

Компоновочные узлы базовой системы (262878)
Модуль системы управления подачей
воздуха (255761)
ПРИМЕЧАНИЕ. Для получения информации о деталях см. раздел Панель управления поступлением воздуха
в модуль подачи (262860), стр. 54.
★ Детали, входящие в комплект деталей блока управления подачей
воздуха 255772 (приобретается отдельно).
--- Не для продажи.
604
640
631
633
611
617
615
613
606
618
603
609
629
625
620
621
622
617
612
616
610
607
608
635
633
634
635
629
627
628
627
632
636
626
638
632
637
619
618
630
641
646
644
645
642
642
643
647
613
Справ. № 27
Справ.
№
Арт.
Описание
Кол-
во
603
157350
НИППЕЛЬ, трубный; 1/2 x 3/8 npt
1
604
108307
КОЛЕНЧАТЫЙ ПАТРУБОК, трубный,
охватываемый
1
606
101689
МАНОМЕТР, давление воздуха
2
607
117346
КЛАПАН, шаровой, с выпуском
1
608
114316
КОЛЕНЧАТЫЙ ПАТРУБОК, охватываемый,
вертлюг
1
609*
114109
КОЛЕНЧАТЫЙ ПАТРУБОК, охватываемый,
вертлюг, наружный диаметр трубы 1/4
2
610
158962
КОЛЕНЧАТЫЙ ПАТРУБОК, наружный; 1/4(f ) x
1/8(m)
1
611
116643
КЛАПАН, предохранительный, для снятия
давления
1
612
100721
ЗАГЛУШКА, трубная
3
613
119992
ТРУБА, ниппель, 3/4 x 3/4 npt
2
615
156589
ПЕРЕХОДНИК, штуцер, 90°
1
616
113911
МАНОМЕТР, давление воздуха
1
617
160327
ПЕРЕХОДНИК, штуцер, 90°
2
618
15T119
НАКЛЕЙКА, система управления
1
619
---
КРОНШТЕЙН, устройство управления подачей
воздуха
1
620
15R437
КРОНШТЕЙН, с переходником, устройство
управления подачей воздуха
2
621
121432
ВИНТ, мелкий, крепежный, с плоской
шестигранной головкой
2
622
115942
ГАЙКА, шестигранная, с фланцевой головкой
4
625
116513
РЕГУЛЯТОР, давление воздуха
1
626
121457
КЛАПАН, шаровой, воздушный, для монтажа на
панели
1
627
121424
МАНОМЕТР, для монтажа на панели, 3,8 см
1
628
100451
МУФТА
1
629
114151
КОЛЕНЧАТЫЙ ПАТРУБОК, охватываемый,
вертлюг
2
630
100264
ВИНТ, мелкий, крепежный, с округленной
головкой
2
631
116514
ГАЙКА, регулятор
1
632
054760
ТРУБКА, полиуретановая, круглая, черная,
1,25 дюйма
-
633
---
ТРУБКА, полиуретановая, круглая,
18,3 см
-
634
100840
КОЛЕНЧАТЫЙ ПАТРУБОК, наружный
1
635
162453
ФИТИНГ, 1/4 npsm x 1/4 npt
2
636
114114
КОЛЕНЧАТЫЙ ПАТРУБОК, охватываемый,
вертлюг
1
637
114128
КОЛЕНЧАТЫЙ ПАТРУБОК, охватываемый,
вертлюг
1
638
164259
КОЛЕНЧАТЫЙ ПАТРУБОК, наружный
1
640
★
122336
ГАЙКА, для панели регулятора
1
641
★
113440
ПЕРЕХОДНИК
2
642
★
113431
ЗАЖИМ, быстросъемный
4
643
★
113442
БЛОК, с отверстиями
2
644
★
15R488
РЕГУЛЯТОР
1
644a 123454
ФИЛЬТР, элемент; 5 микрон
1
645
★
15R487
РЕГУЛЯТОР
1
646
★
15R486
ГЛУШИТЕЛЬ
1
647
★
15R485
КЛАПАН, двойной управляющий
1
Справ.
№
Арт.
Описание
Кол-
во
