Страница 22: Из ведра (модуль подачи)
Ремонт
22
332596C
Извлечение пневмодвигателя
1.
Выполните инструкции раздела Процедура снятия
давления, стр. 7.
2.
Отсоедините поршневой насос от пневматического
двигателя. См. действия 2 и 3 в разделе Извлечение
поршневого насоса, стр. 21.
3.
Отключите кабель датчика, линию подачи воздуха
и провод заземления от пневматического
двигателя.
4.
Извлеките крепежные винты (5) и шайбы (4),
крепящие пневматический двигатель (2 или 3)
к монтажному кронштейну.
5.
Сведения о техническом обслуживании или
ремонте пневматического двигателя см.
в инструкции 311238 по эксплуатации
пневматического двигателя NXT.
6.
Установите пневматический двигатель на место,
выполнив описанные выше действия в обратном
порядке.
Блок насоса устройства RAM
для подачи из ведра (модуль
подачи)
ПРИМЕЧАНИЕ. См. блок насоса устройства RAM для
подачи из ведра (227) в схеме расположения деталей,
начиная со страницы 39.
Для получения инструкций по техническому
обслуживанию и ремонту см. инструкцию 313527 по
эксплуатации со спецификацией деталей систем подачи.
Насос для подачи растворителя
1.
Выполните инструкции раздела Процедура снятия
давления, стр. 7.
2.
Отключите впускную линию подачи жидкости (154)
и линии подачи воздуха (57, 60) от насоса для
подачи растворителя.
3.
Отсоедините выпускную линию подачи жидкости.
4.
Извлеките четыре винта (153), с помощью которых
насос для растворителя (8) крепится к кронштейну
(152). Извлеките насос для подачи растворителя.
5.
Сведения о техническом обслуживании или
ремонте насоса для подачи растворителя 257463
см. в инструкции 312794 по эксплуатации блока
насоса Merkur.
6.
Установите насос для подачи растворителя на
место, выполнив описанные выше действия в
обратном порядке.

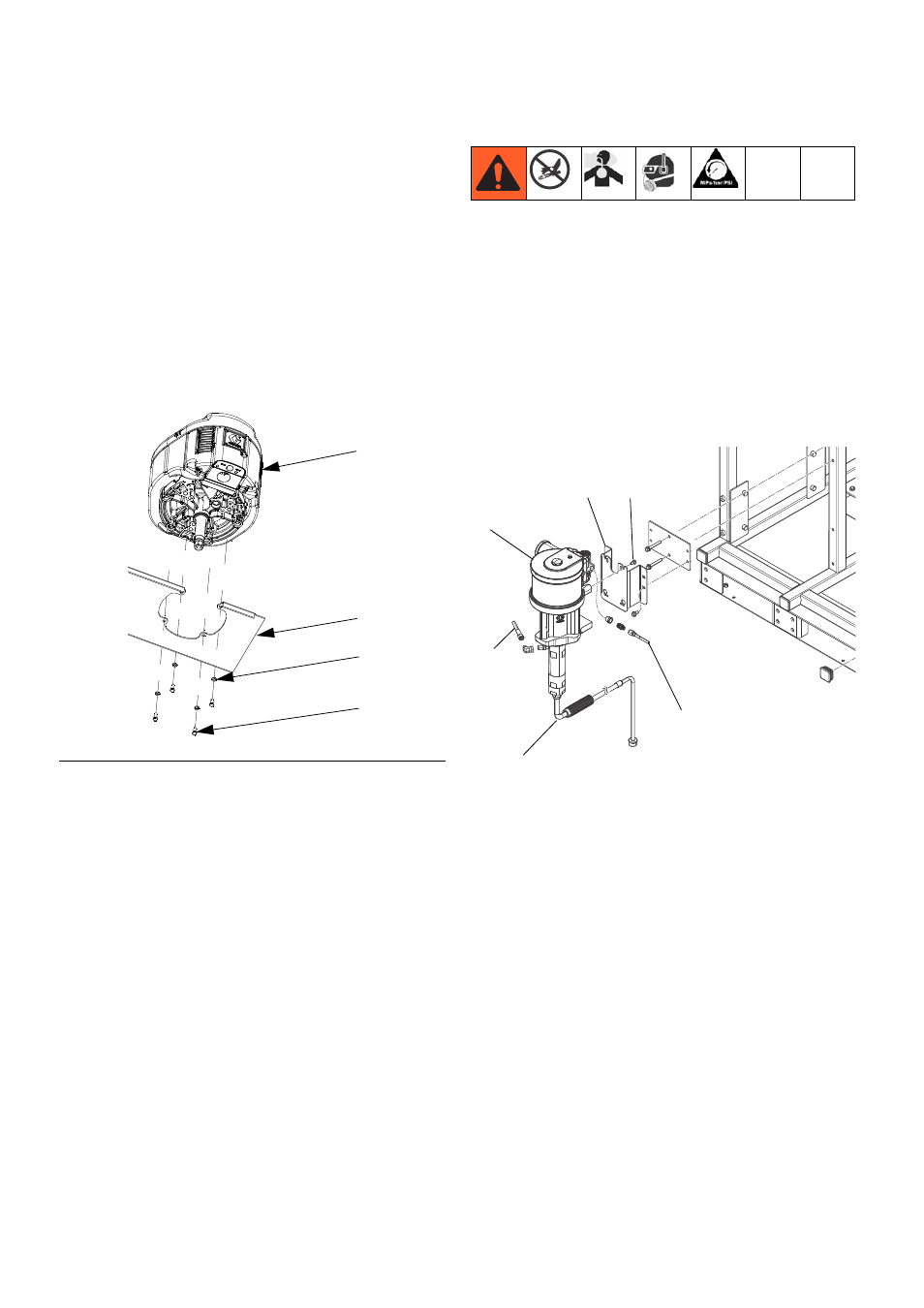

РИС
. 7
2 или 3
5
4
Кронштейн
r__312359_313289_32
57
153
8
60
154
152
