Страница 46
Спецификация деталей
46
332596C

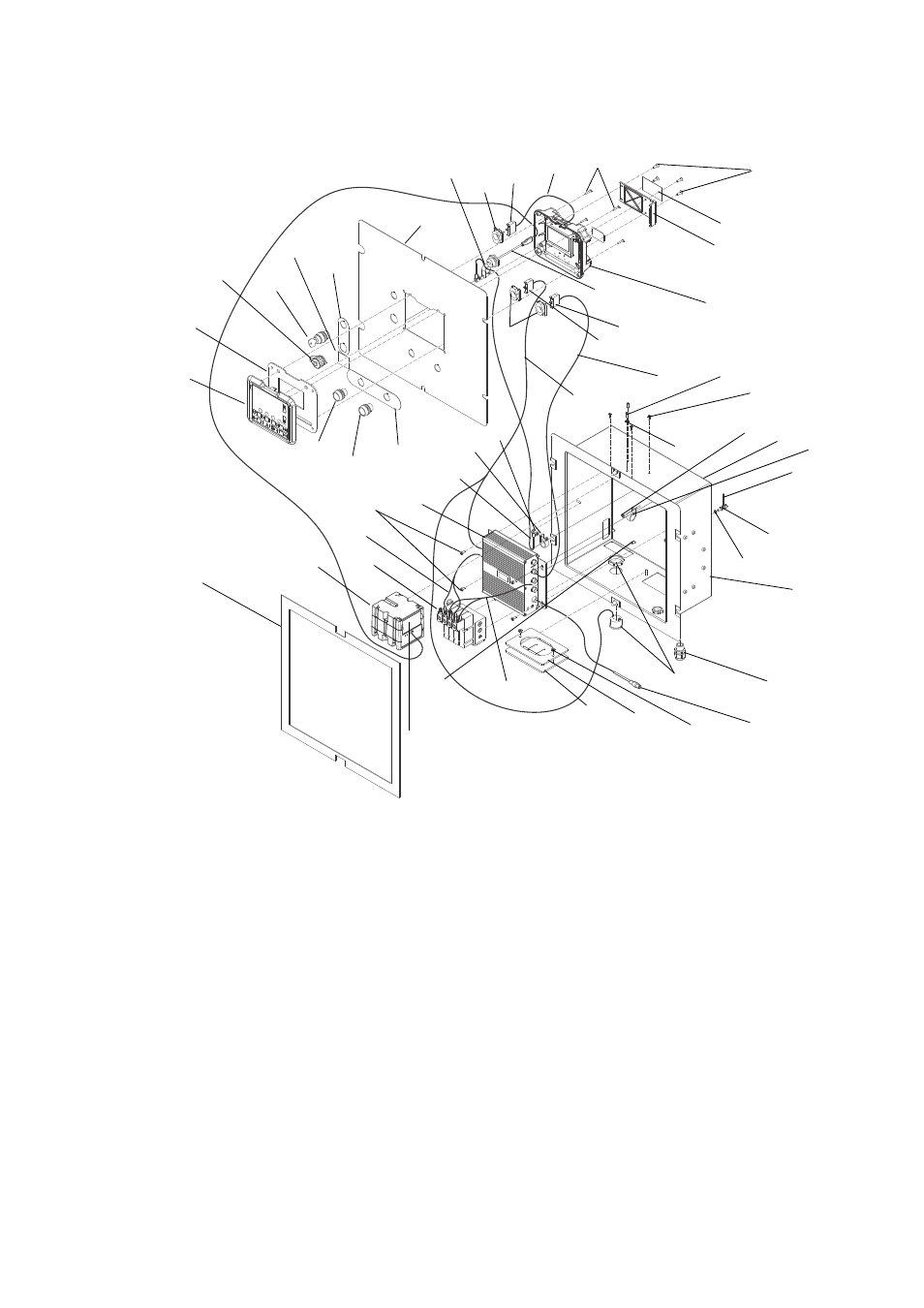

Блок управления (255771)
501
502
504c
504a, 504d
532
532 538
521
504e
504f
510
528
529
530
540
541
543
515
524, 525
517
507
535
514
509
526
508
545
503
502
523
522
520
536
504g
501
538
537
544
533
534
526
527
504b
542
542
551
543
504h
539
519c
543
526
ti18050a
546
Справ.
№
Арт.
Описание
Кол-
во
501
---
БЛОК, управление
1
502
---
НАКЛЕЙКА, для дисплея управления
1
503†
24R899
КОМПЛЕКТ, детали для замены, USB;
включает позиции 519 и 506
1
504
257484
МОДУЛЬ, дисплей, комплект
504a
15M483
ЗАЩИТНЫЙ ЭКРАН, мембрана, дисплей
(кол-во: 10)
1
504b
---
ВИНТ, с округленной головкой;
№ 6 х 22 мм
4
504c 288997
КОРПУС, модуль дисплея, задний,
искробезопасный
1
504d
255727
КОРПУС, модуль данных, передний
1
504e
277463
КРЫШКА, для доступа к дисплею низкого
уровня
1
504f
113768
ВИНТ, с плоской головкой под торцовый
ключ
4
504g
15R458
ПРОКЛАДКА, для передней панели
управления
1
▲504h 15W958
НАКЛЕЙКА, с предупреждением, для
аккумулятора
1
505†
24R897
КОМПЛЕКТ, детали для замены, дисплей;
включает позиции 504 и 506
1
506*
16P644
ТОКЕН, программное обеспечение
1
507†
24R898
КОМПЛЕКТ, детали для замены, модуль
FCM; включает позиции 518 и 506
1
508
---
ВИНТ, с округленной головкой
4
509
256555
МОДУЛЬ, электромагнитный клапан,
искробезопасный
1
509a
121636
КЛАПАН, электромагнитный,
с разъемом DIN
4
509b
15A798
ПРОКЛАДКА, выпускная, для
электромагнитного клапана
1
509c
15A799
ПРОКЛАДКА, впускная/выпускная,
для электромагнитного клапана
1
510
106084
ВИНТ, мелкий, крепежный, с
округленной головкой
2
514
15R379
ПРОКЛАДКА, для блока управления
1
515
---
НАКЛЕЙКА
1
516
❄
15B056
НАКЛЕЙКА, для пневматического
двигателя и дозирующего клапана
1
517
122000
УСТРОЙСТВО СИГНАЛИЗАЦИИ,
для монтажа на панели
1
518
255920
МОДУЛЬ, регулирование подачи
жидкости
1
519
257088
МОДУЛЬ, USB, блок
519a
289899
ОСНОВАНИЕ
1
519b 289900
МОДУЛЬ, USB
1
Справ.
№
Арт.
Описание
Кол-
во
