Ремонт
12
332596C
Обновление программного обеспечения
модуля управления жидкостью (FCM)

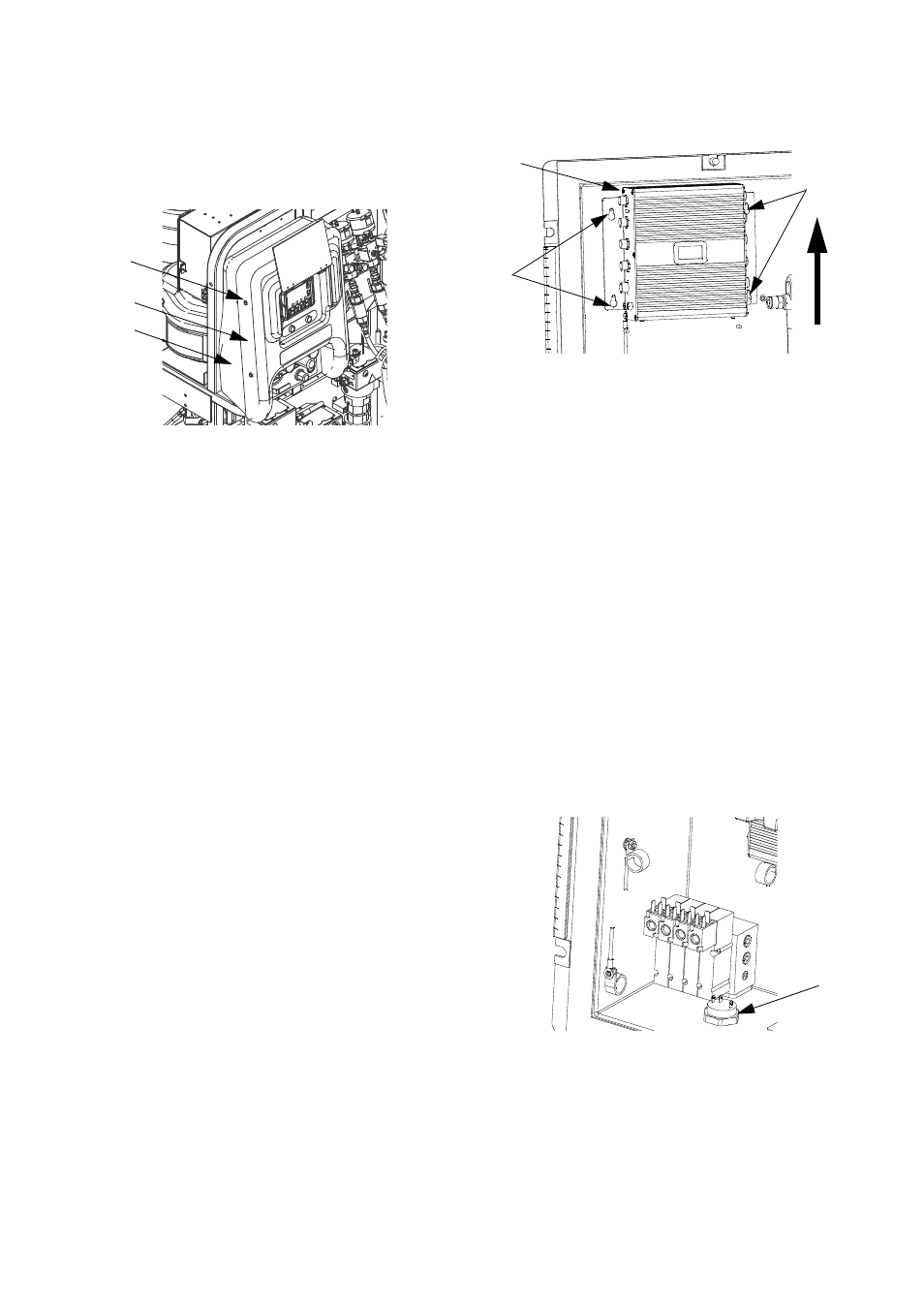

1.
Извлеките четыре гайки (21), а затем снимите
передний и задний кожухи (19, 20).
2.
Используйте токен программного обеспечения
16P644. Инструкции см. в руководстве по
программированию модуля Graco Control
Architecture
™
.
ПРИМЕЧАНИЕ. Обновите все модули системы до
версии программного обеспечения указанного
выше токена, даже если вы заменяете только один
или два модуля. Использование разных версий
программного обеспечения может привести к
несовместимости.
Все содержащиеся в модулях данные могут быть
сброшены на заводские настройки по умолчанию.
Для упрощения процедуры восстановления данных
перед обновлением программного обеспечения
рекомендуется записать все настройки.
Последние версии программного обеспечения
всех выпускаемых систем находятся в разделе
"Техническая поддержка" на сайте www.graco.com.
Замена модуля управления жидкостью
(FCM)
ПРИМЕЧАНИЕ.
Перед заменой модуля FCM не нужно извлекать модуль
USB.
1.
Выполните инструкции раздела Снятие кожуха и
передней панели блока управления, стр. 10.
2.
Отключите все кабели от модуля FCM (518).
Обратите внимание на расположение кабелей.
3.
Ослабьте четыре крепежных винта (535).
4.
Снимите модуль FCM со шпоночных пазов.
5.
Установите новый модуль FCM, выполнив
описанные выше действия в обратном порядке.
6.
Загрузите программное обеспечение. См. раздел
Обновление программного обеспечения модуля
управления жидкостью (FCM).
7.
В модуле FCM хранится большая часть
конфигурации системы. Настройте на дисплее
параметры конфигурации в соответствии с их
прежними значениями. Инструкции см. в
руководстве по эксплуатации распылителя XM PFP.
Замена блока аварийной сигнализации
1.
Выполните инструкции раздела Снятие кожуха
и передней панели блока управления, стр. 10.
2.
Отсоедините провода от блока аварийной
сигнализации (517).
3.
Отвинтите блок аварийной сигнализации (517)
и замените его.
4.
Привинтите новый блок. Подключите провода
к блоку.
5.
Установите переднюю панель блока управления
и поставьте кожухи на место.
21
20
19
ti19926a1
518
535
535
r_312359_313289_26
517
r_3
12359
_31328
9_22
