Инструкция по эксплуатации Graco XM PFP_repair
Страница 14
Ремонт
14
332596C
Замена дисплея
ПРИМЕЧАНИЕ. Для замены дисплея закажите
комплект 257484.
1.
Выполните инструкции раздела Снятие кожухов
блока управления, см. стр. 17.
2.
Отключите кабель CAN от модуля дисплея.
3.
Удерживая переднюю панель дисплея (507) на
месте, извлеките четыре винта (505) из задней
панели дисплея (506).
ПРИМЕЧАНИЕ.
Для упрощения извлечения можно использовать скотч
для фиксации передней панели дисплея (507).
4.
Снимите заднюю панель дисплея (505) и отключите
кабель дисплея и кабель клавишного выключателя
(539) от платы.
5.
Снимите переднюю панель дисплея (507) и
извлеките прокладку (513).
6.
Утилизируйте старый блок дисплея.
7.
Установите новую переднюю панель дисплея (507)
и прокладку (513) на переднюю панель блока
управления (16).
ПРИМЕЧАНИЕ.
Для упрощения установки можно использовать скотч
для фиксации передней панели дисплея.
8.
Осторожно подключите кабели дисплея и кабель
клавишного выключателя к новой плате.
9.
Установите новую заднюю панель дисплея (506) и
закрепите ее четырьмя винтами (505). Убедитесь в
том, что кабель клавишного выключателя выступает
из отверстия в верхней части модуля дисплея.
10. Установите на место крышку доступа и винты.
Прикрепите к крышке доступа наклейку с
предупреждениями.
11. Подключите кабель CAN к модулю дисплея.
12. Подключите питание.
13. Загрузите программное обеспечение. См. раздел
Обновление программного обеспечения, стр. 13.
14. Установите кожух на место.
15. Настройте параметры конфигурации системы
так же, как на старом дисплее. Инструкции см.
в руководстве по эксплуатации распылителя XM PFP.
Замена передней панели
Инструкции см. в разделе Замена дисплея, стр. 14.
УВЕДОМЛЕНИЕ
Во избежание повреждения печатной платы
пользуйтесь заземляющим браслетом.

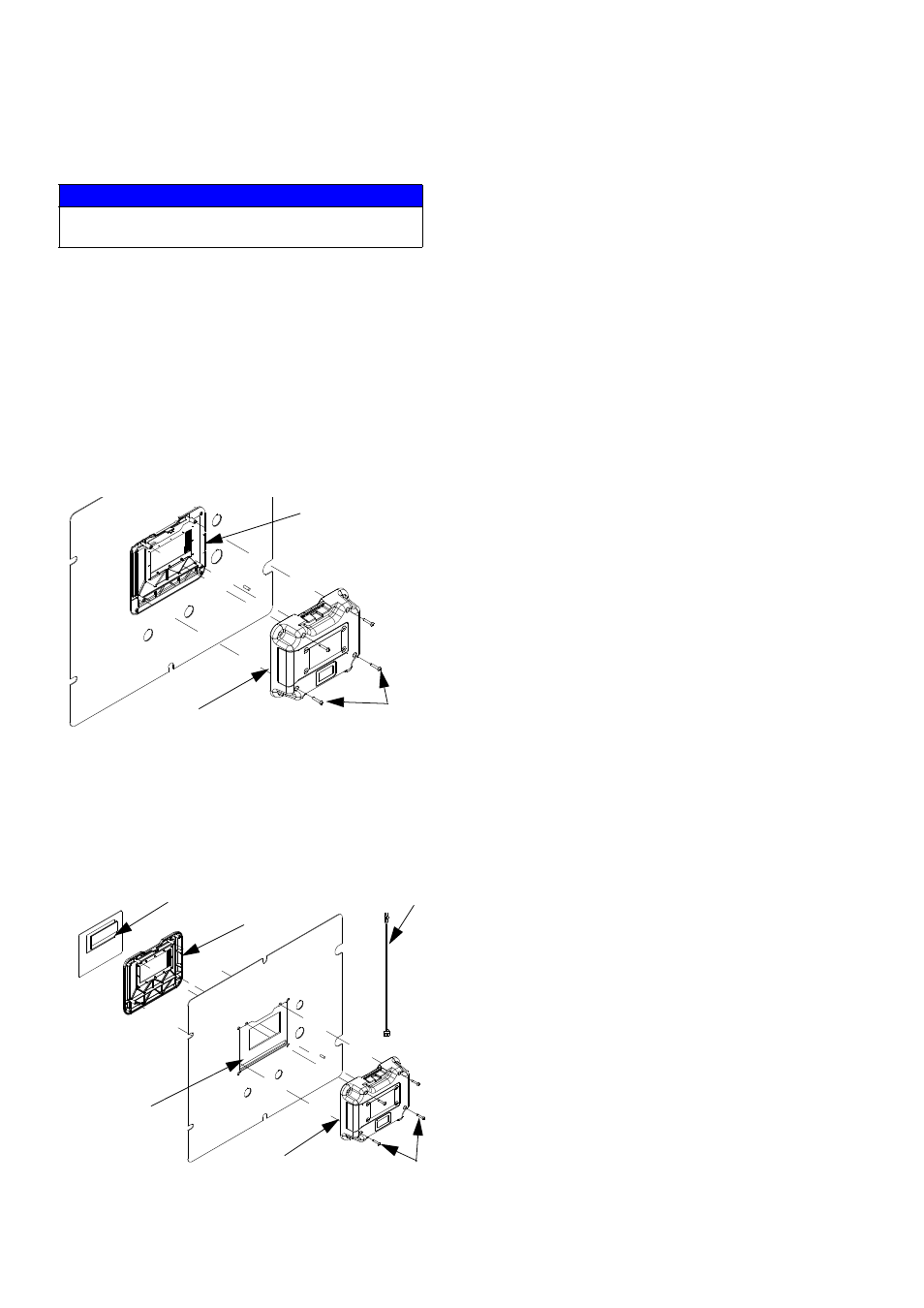

r_3
1235
9_3132
89_24a
505
507
506
r_xm1a0
0
_3123
59_313
289_25
a
505
506
513
507
Кабель дисплея
539
