Ремонт
332596C 13
Дисплей
Обновление программного обеспечения
Используйте токен программного обеспечения 16P644.
Инструкции см. в руководстве по программированию
модуля Graco Control Architecture
™
.
ПРИМЕЧАНИЕ. Обновите все модули системы до
версии программного обеспечения указанного
выше токена, даже если вы заменяете только один
или два модуля. Использование разных версий
программного обеспечения может привести к
несовместимости.
Все содержащиеся в модулях данные могут быть
сброшены на заводские настройки по умолчанию.
Для упрощения процедуры восстановления данных
перед обновлением программного обеспечения
рекомендуется записать все настройки.
Последние версии программного обеспечения
всех выпускаемых систем находятся в разделе
"Техническая поддержка" на сайте www.graco.com.

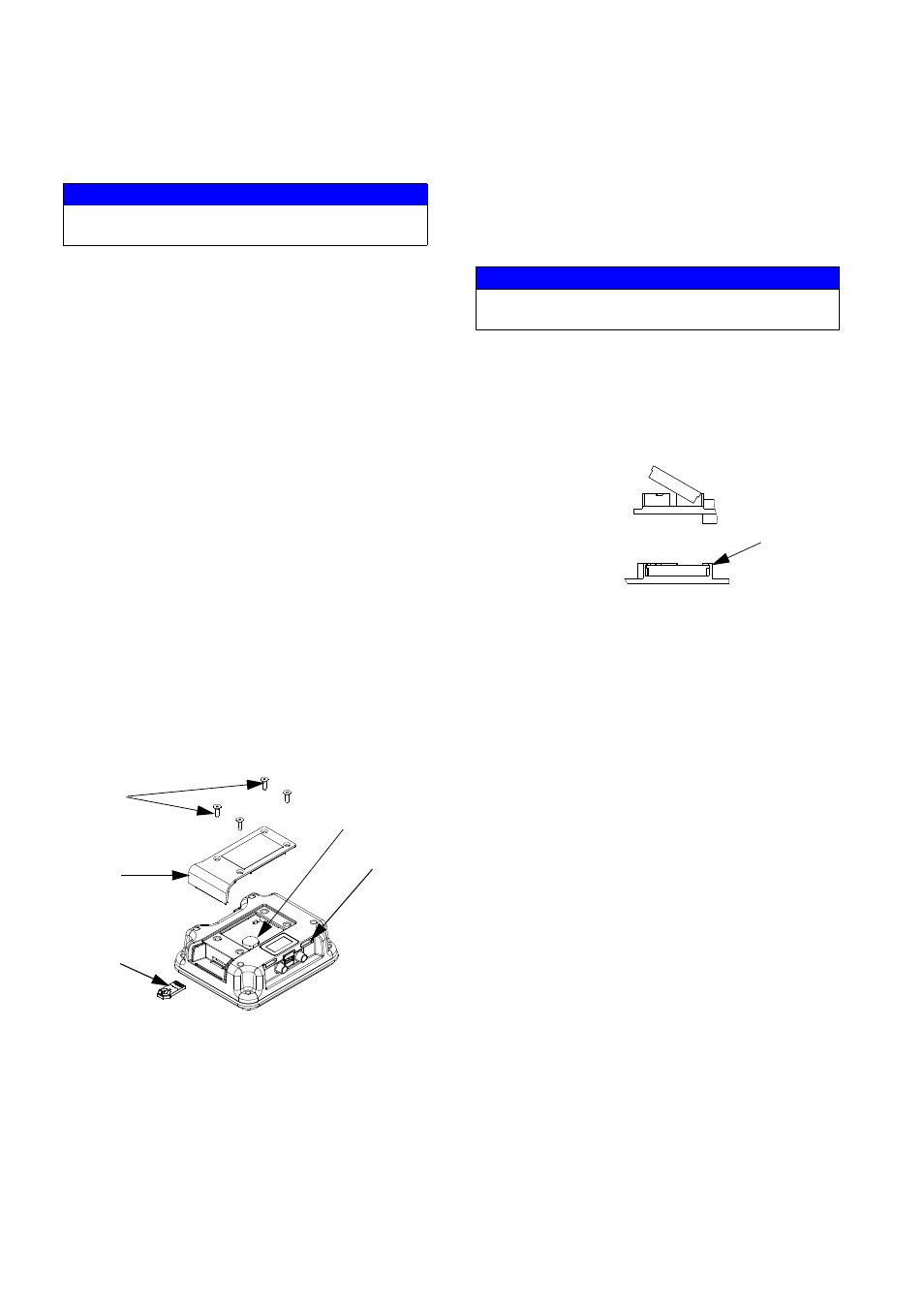

1. Выполните инструкции раздела Снятие кожуха и
передней панели блока управления, стр. 10.
2. Извлеките четыре винта (512), затем снимите
крышку доступа (511).
3. Вставьте в паз токен (T) и надавите на него.
ПРИМЕЧАНИЕ.
Токен можно вставлять в гнездо любой стороной.
4. Включите питание.
5. Вплоть до окончания загрузки нового
программного обеспечения будет мигать красный
индикатор (L).
6. Выключите питание.
7. Извлеките токен (T).
8. С помощью винтов (512) установите крышку
доступа (511).
Замена аккумулятора дисплея
1. Выполните действия 1–2 из раздела Обновление
программного обеспечения на стр. 13.
2. Извлеките старый аккумулятор с помощью отвертки
с плоским шлицем.
3. Замените аккумулятор на новый. Убедитесь в том,
что аккумулятор поместился под соединительными
контактами, прежде чем защелкивать другой конец
для установки аккумулятора на месте.
ПРИМЕЧАНИЕ.
Для замены используйте только аккумуляторы
Panasonic CR2032.
4. С помощью винтов (512) установите крышку
доступа (511).
УВЕДОМЛЕНИЕ
Во избежание повреждения печатной платы
пользуйтесь заземляющим браслетом.
L
T
512
511
Аккумулятор
r_xm1a00_312359_313289_2a
УВЕДОМЛЕНИЕ
Во избежание повреждения печатной платы
пользуйтесь заземляющим браслетом.
Соединитель
Контакты
Извлечение старого аккумулятора
Вставка нового аккумулятора
r_xm1a00_312359_313289_9_8a
