Ремонт
24 332596C
Замена радиолокационного
датчика уровня
ПРИМЕЧАНИЕ. Закажите комплект радиолокационного
датчика уровня 24P884. Содержимое комплекта см. в
разделе Модуль подачи (24P883) на стр. 39.
1. Опорожнив бак, закройте шаровой клапан подачи
воздуха и откройте латунный клапан на крышке
бака, чтобы снять давление. См.
РИС . 9.
2. Отсоедините кабель от старого датчика уровня.
3. Отсоедините соединение 3/4 дюйма, которое
крепит датчик уровня к верхней части бака.
4. Отсоедините штангу датчика от гайки в нижней
части датчика.
5. Извлеките заглушки из нового датчика и
утилизируйте их. Переставьте фитинги со старого
датчика на новый.
6. Нанесите синий фиксатор на резьбу в нижней части
датчика.
7. Вставьте штангу в бак и навинтите резьбовой конец
на головку датчика.
8. С помощью гаечного ключа удерживайте плоские
поверхности штанги 3/8 дюйма на стержне датчика.
9. С помощью плоскогубцев прижмите штангу
к стержню.
10. Подсоедините кабель датчика. Расположение
проводов см. на РИС . 10.
11. Выполните инструкции раздела Проверка
калибровки датчика уровня, стр. 25.

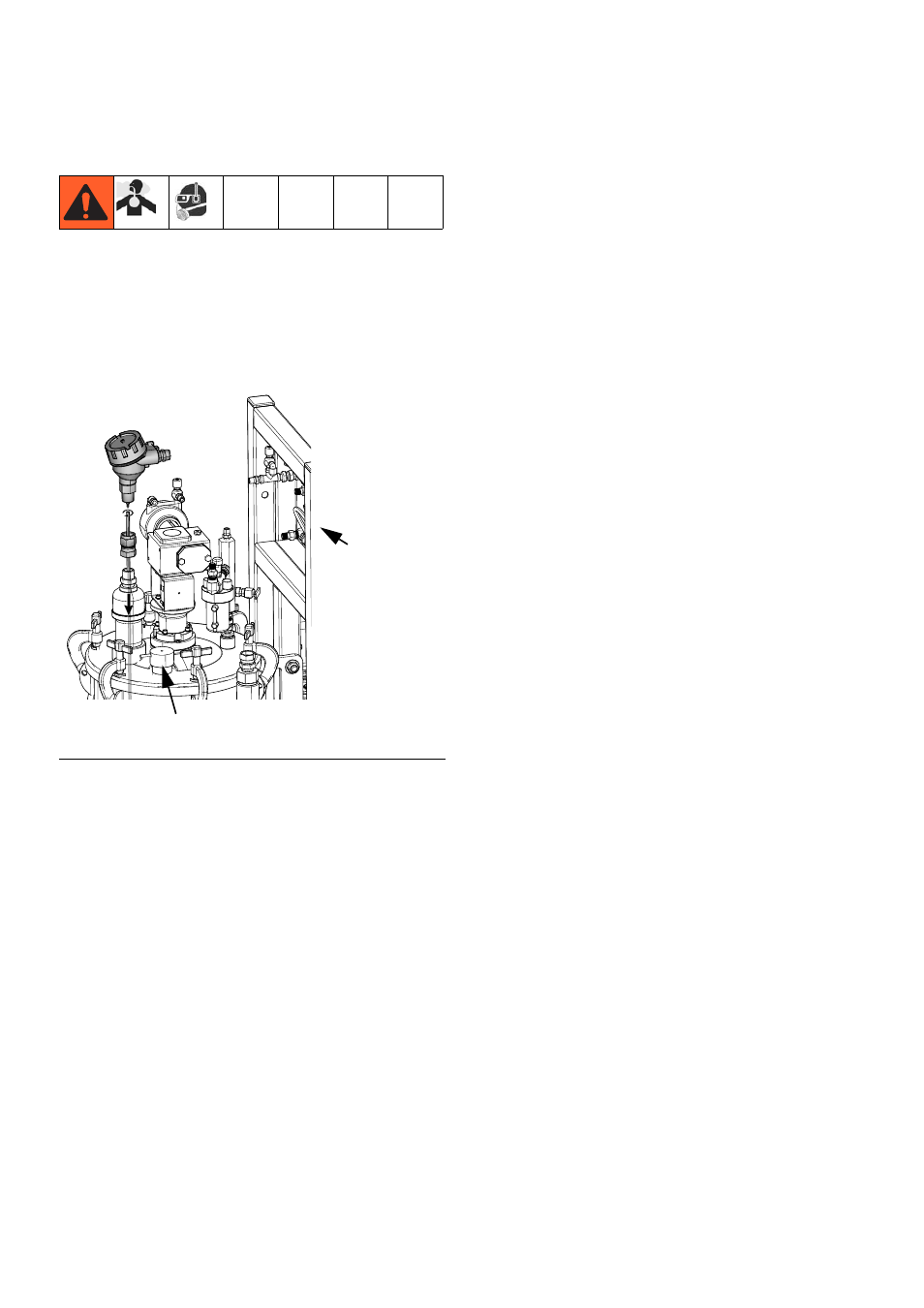

РИС . 9. Установка датчика уровня
ti20270a
Расположение
шарового
клапана
подачи воздуха
в бак (на другой
стороне
панели)
Клапан
