Спецификация деталей
52
332596C

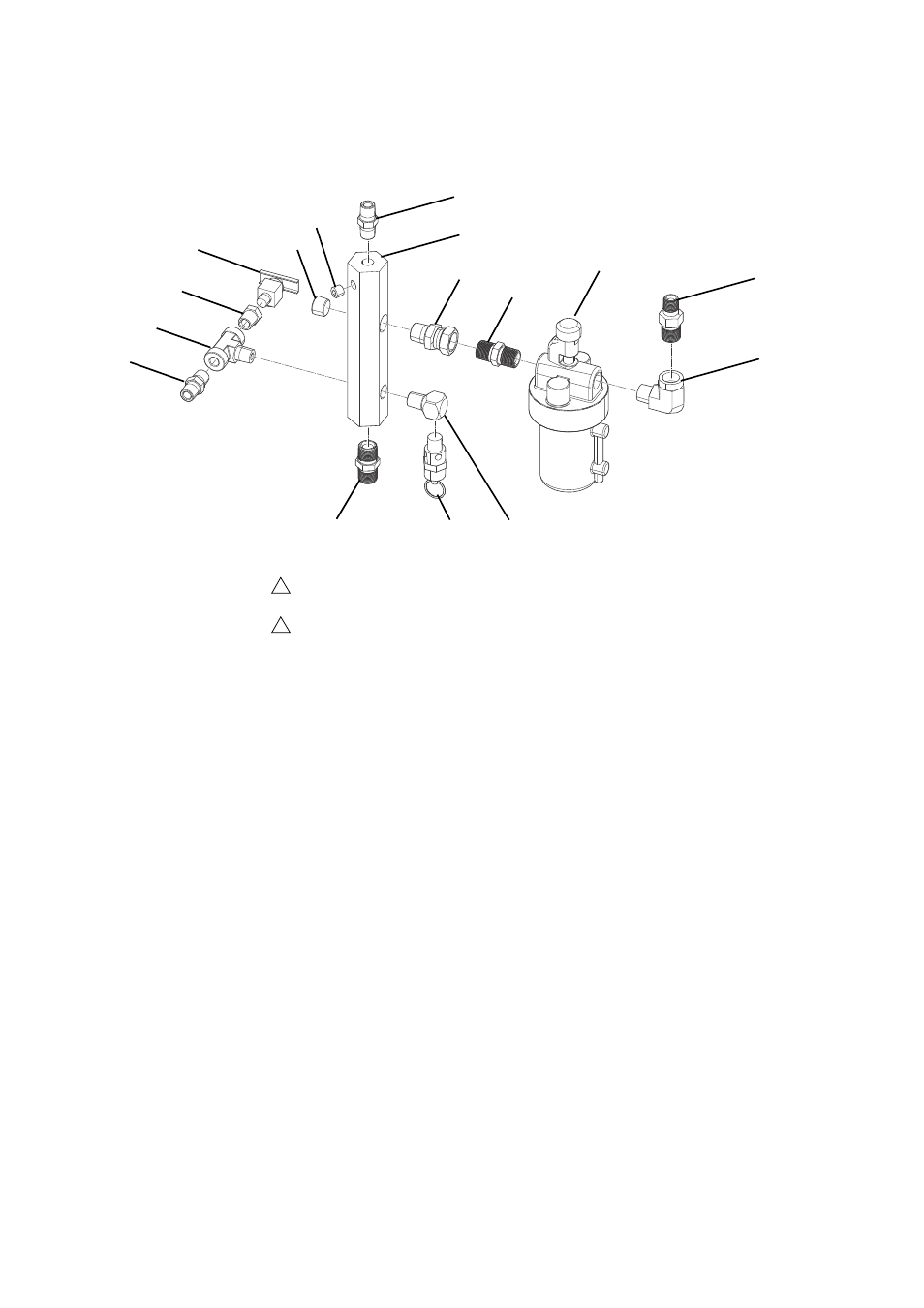

Блок воздушного коллектора бака
--- Не для продажи.
1008
Нанесите герметик для труб на все резьбовые
нешарнирные трубные соединения.
Расположите все фитинги в соответствии с рисунком.
1
2
1001
1005
1013
1004
1003
1002
1006
1007
1003
1010
1012
1011
1013
1009
1008
Справ.
№
Арт.
Описание
Кол-
во
1001
189016
КОЛЛЕКТОР, впускной, воздушный
1
1002
155665
ШТУЦЕР, переходной
1
1003
156849
ТРУБА, ниппельная
2
1004
214847
СМАЗОЧНОЕ УСТРОЙСТВО,
линия подачи воздуха
1
1005
165198
ФИТИНГ, ниппельный, редукторный
1
1006
100840
ФИТИНГ, коленчатый, наружный
1
1007
103347
КЛАПАН, предохранительный,
0,69 МПа
1
1008
156971
ФИТИНГ, ниппельный, короткий
2
1009
108638
ФИТИНГ, труба, тройник
1
1010
101759
ФИТИНГ, сливной кран
1
1011
101754
ЗАГЛУШКА, трубная
1
1012
100139
ЗАГЛУШКА, трубная
1
1013
100030
ВТУЛКА
1
1014
111856
ФИТИНГ, коленчатый, наружный
1
1015
---
ГЕРМЕТИК, трубный, нержавеющая
сталь
1
