Блоки клапанов с контролем соотношения компонентов
† Для получения подробной информации см.
инструкцию по эксплуатации и спецификацию
деталей дозирующего клапана, информация о
которой приведена на стр. 3.

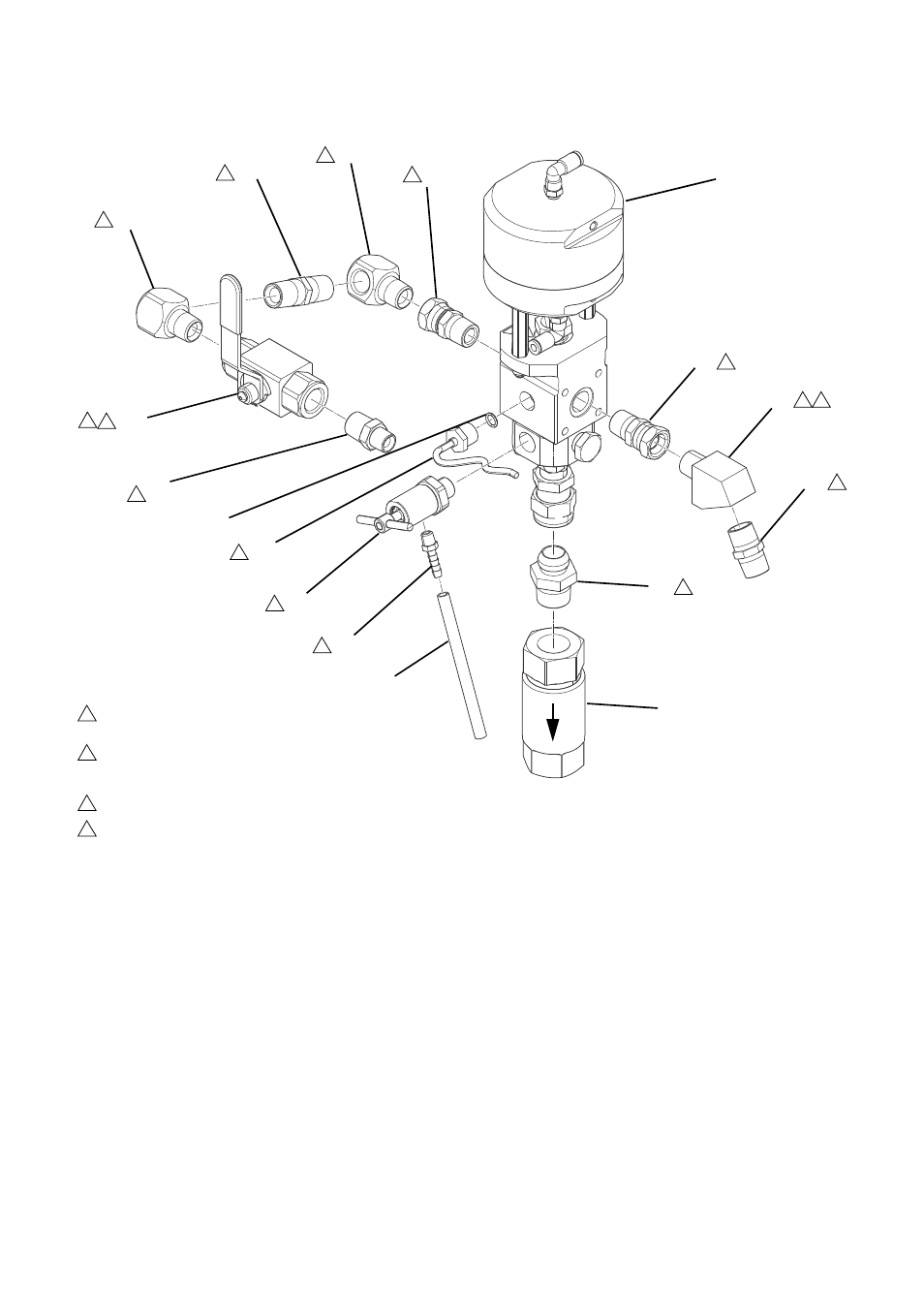

Нанесите герметик для труб на все резьбовые нешарнирные
трубные соединения.
Установите клапан (832) с зазубренным фитингом (833),
направив его так, как показано на рисунке. Установите
коленчатый патрубок (837), как показано на рисунке.
Затяните гайку (831) до упора в корпус.
Поверните ручку фиксатора шарового клапана (855). В открытом
положении ручка должна быть обращена вперед.
1
8
14
15
836
855
852
852
854
853
839
831
1
15
1
1
1
1
1
14
832
8
833
8
851
857 1
856
836 1
837 1
840 1
8
801
ti20219a
Справ.
№
Арт.
Описание
Кол-
во
801†
255478
КЛАПАН, дозирующий
1
831
15M669
ДАТЧИК, давление, выпускное
отверстие подачи жидкости
1
832
262872
КЛАПАН, давления, стравливающий,
PFP
1
833
116746
ФИТИНГ, зазубренный, с покрытием
1
836
156684
ФИТИНГ, штуцер, переходник
2
837
15M987
ФИТИНГ, коленчатый, 60°
1
839
121399
КОЛЬЦО, уплотнительное
1
840
158491
ФИТИНГ, ниппель
(только сторона B – 1 шт.)
(только сторона A – 2 шт.)
851
116750
ТРУБА, полиамид
1
852
158683
ФИТИНГ, коленчатый, 90°
2
853
159239
ФИТИНГ, ниппель, труба,
редукторный
(только сторона В)
1
854
156877
ФИТИНГ, ниппельный, длинный
1
855
262739
КЛАПАН, шаровой, 1,27 см
1
856
16T481
КЛАПАН, обратный; см. стр. 56
1
857
502033
ФИТИНГ, для трубной втулки
1
