Ремонт
332596C 23
Нагреватели
ПРИМЕЧАНИЕ.
Для получения информации о проводке, ремонте
и деталях см. соответствующее руководство по
эксплуатации нагревателей. См. раздел Сопутствующие
руководства, стр. 3.
Техническое обслуживание и ремонт
1. Выполните инструкции раздела Процедура снятия
давления, стр. 7.
2. Отключите линии подачи жидкости и
электропроводку от нагревателя жидкости.
3. Информация о техническом обслуживании и
ремонте нагревателя содержится в руководстве
по эксплуатации нагревателя.
4. Подключите линии подачи жидкости и
электропроводку обратно к нагревателю.
Замена
1. Выполните инструкции раздела Процедура снятия
давления, стр. 7.
2. Отключите линии подачи жидкости и
электропроводку от нагревателя жидкости.
3.
Нагреватели модуля системы. См.
РИС . 8. Ослабьте
четыре крепежных винта, стопорные шайбы и
плоские шайбы на задней стороне нагревателя
(12 или 13), фиксирующие его на раме системы.
Поднимите нагреватель и снимите его с монтажной
плиты.
4. Нагреватели модуля подачи. См. стр. 40. Извлеките
2 винта (224), затем снимите нагреватель (226) с
рамы модуля подачи.
5. Замените нагреватель. Установите новый
нагреватель, выполнив описанные выше действия
в обратном порядке.

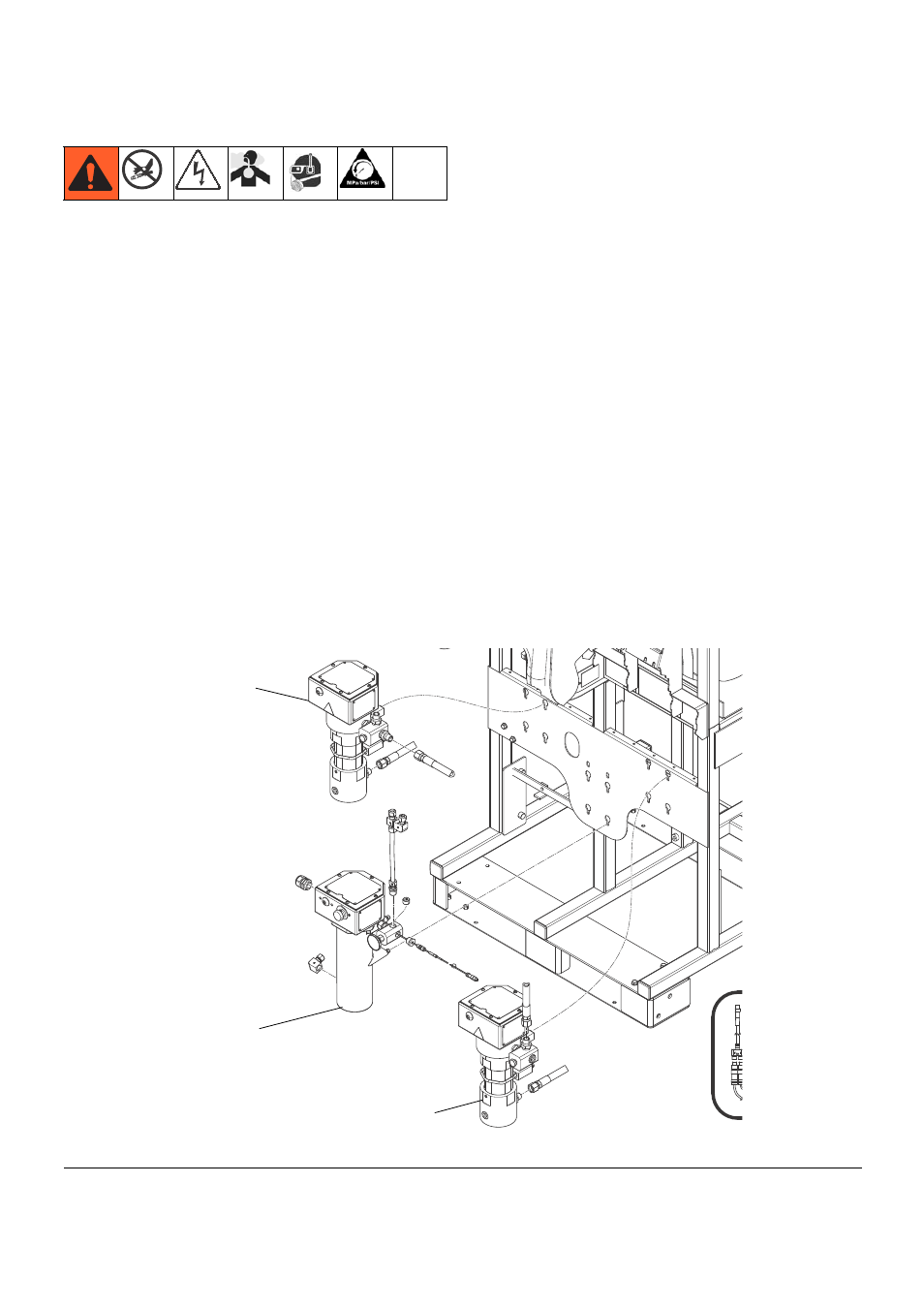

РИС . 8. Нагреватели на модуле системы
12
13
12
