Воздушный фильтр (24p899) – Инструкция по эксплуатации Graco XM PFP_repair
Страница 48
Спецификация деталей
48
332596C

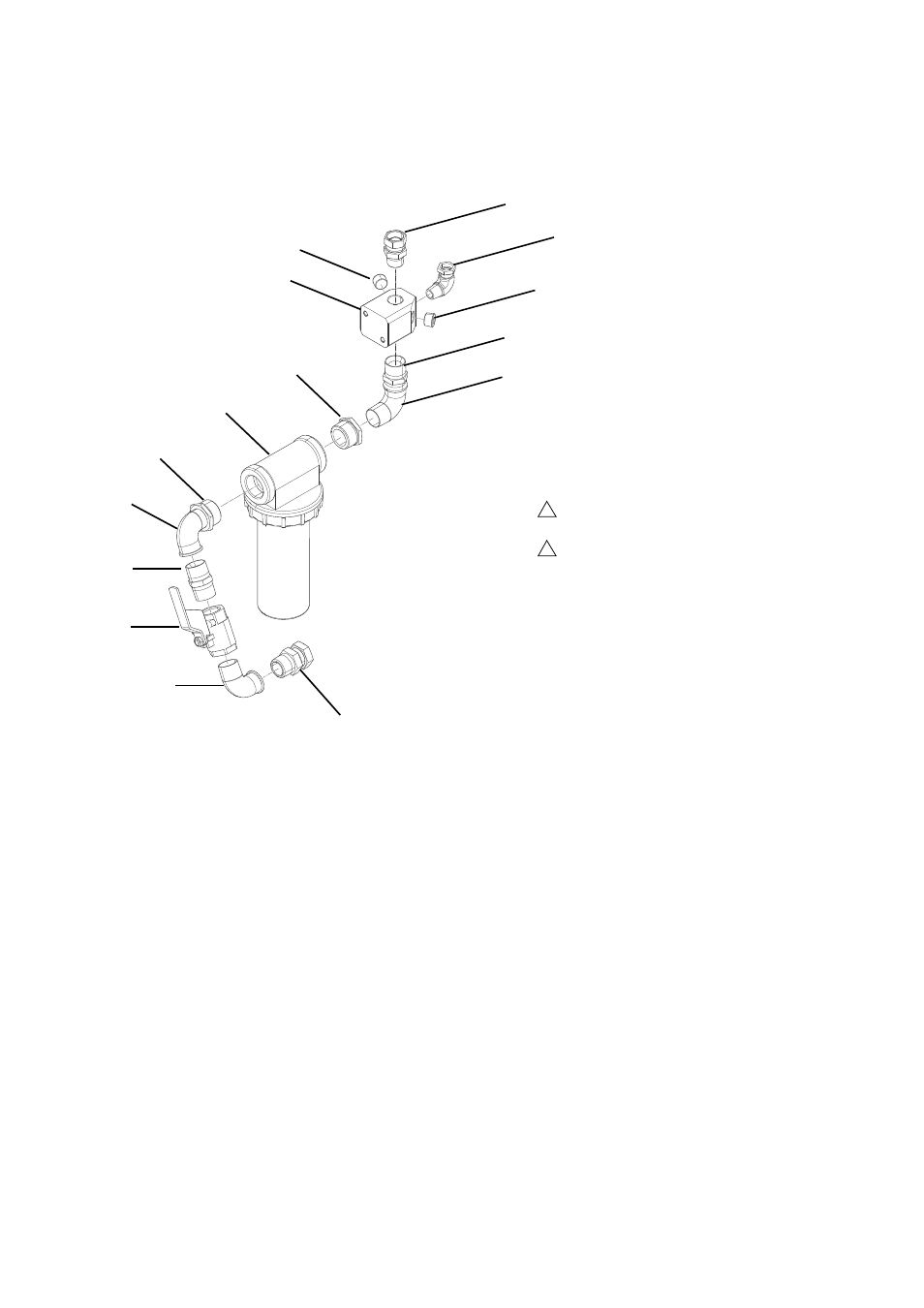

Воздушный фильтр (24P899)
--- Не для продажи.
◆ Не показано.
ti20218a
Нанесите герметик и намотайте ленту из ПТФЭ
на все нешарнирные резьбовые соединения.
Расположите фитинги приблизительно так,
как показано на рисунке.
1
2
706
707
711
703
704
711
705
702
701
702
703
704
708
703
709
Справ.
№
Арт.
Описание
Кол-
во
701
16T236
ФИЛЬТР, воздушный, 1/-1/4,
автоматический слив
1
701a
◆ 106204 ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
1
702
C19662
ВТУЛКА, 1-1/4 x 1 npt,
углеродистая сталь
2
703
110300
ФИТИНГ, коленчатый, наружный,
трубный
3
704
158585
ФИТИНГ, ниппельный
2
705
16R951
КОЛЛЕКТОР, распределение
воздуха
1
706
157785
ФИТИНГ, вертлюг
1
707
C19024
ФИТИНГ, коленчатый, вертлюг
1
708
113163
КЛАПАН, шаровой, с выпуском,
2,54 см
1
709
160022
ФИТИНГ, штуцер, переходник
1
710
---
ГЕРМЕТИК, трубный,
нержавеющая сталь
1
711
100361
ЗАГЛУШКА, трубная
2
