Блок дозирующих клапанов – Инструкция по эксплуатации Graco XM PFP_repair
Страница 19
Ремонт
332596C
19
Блок дозирующих клапанов
1.
Выполните инструкции раздела Процедура снятия
давления, стр. 7.
2.
Отключите все линии подачи жидкости от
дозирующих клапанов (28 или 29). См.
3.
Извлеките два болта (31), с помощью которых
дозирующий клапан крепится к кронштейну.
4.
Отвинтите фитинг с ниппелем (36 или 37) от
выходного отверстия дозирующего клапана.
5.
Отсоедините датчик давления (831) от дозирующего
клапана. См. стр. 49.
6.
Извлеките дозирующие клапаны.
7.
Инструкции по разборке см. в разделе Блоки
клапанов с контролем соотношения
компонентов, стр. 49.
8.
Соберите блок дозирующих клапанов, выполнив
описанные выше действия в обратном порядке.
Инструкции по сборке и технические
характеристики см. в разделе Блоки клапанов с
контролем соотношения компонентов, стр. 49.

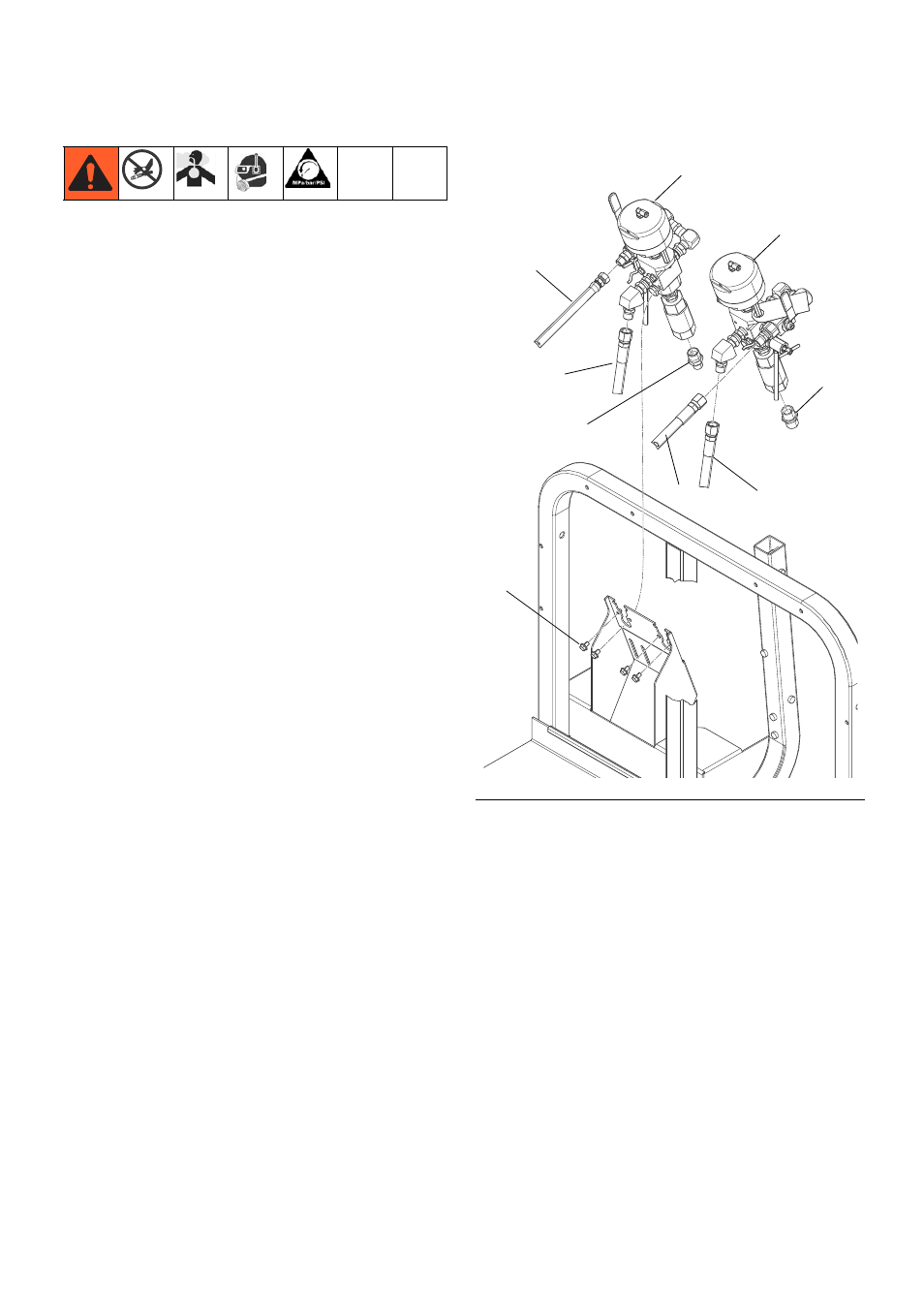

РИС
. 6
29
28
56
55
54
85
31
37
36
